Системы числового программного управления / CNC programming and machining HEIDENHAIN | Руководство HEIDENHAIN 2012 DIN ISO программирование TNC 620 (Всего 523 стр.) |
|||||
|

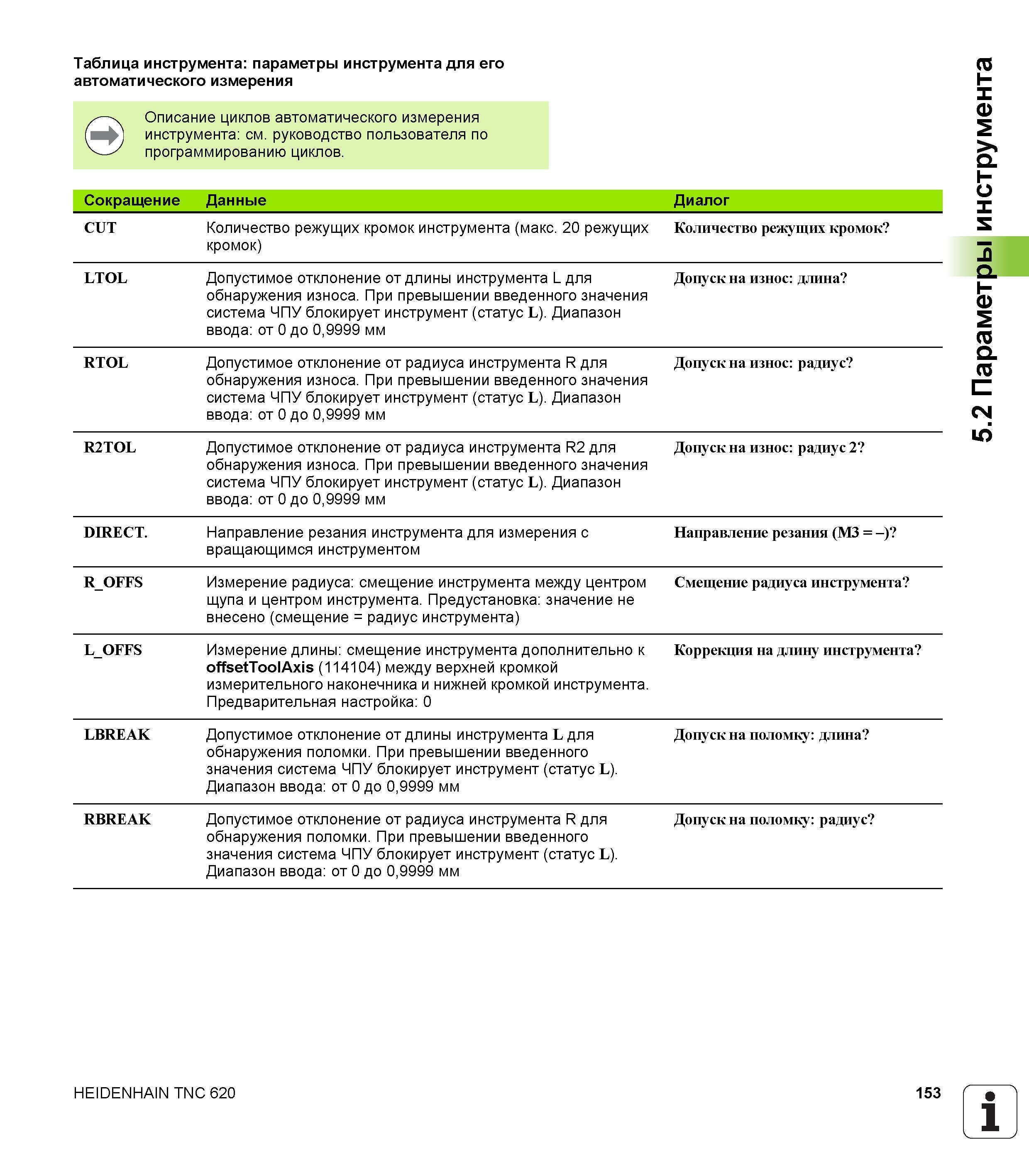

153 Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию ЧПУ стойки TNC 620 Стр.153 |
|||||
Допустимое отклонение от радиуса инструмента R для обнаружения износа При превышении введенного значения система ЧПУ блокирует инструмент (сДопустимое отклонение от радиуса инструмента R для обнаружения износа. При превышении введенного значения система ЧПУ блокирует инструмент (статус L). Диапазон ввода от 0 до 09999 мм Допуск на износ радиус R2TOL Допустимое отклонение от радиуса инструмента R2 для обнаружения износа. При превышении введенного значения система ЧПУ блокирует инструмент (статус L). Диапазон ввода от 0 до 09999 мм Допуск на износ радиус 2 DIRECT. Направление резания инструмента для измерения с вращающимся инструментом Направление резания (M3 -) ROFFS Измерение радиуса смещение инструмента между центром щупа и центром инструмента. Предустановка значение не внесено (смещение радиус инструмента) Смещение радиуса инструмента LOFFS Измерение длины смещение инструмента дополнительно к offsetToolAxis (114104) между верхней кромкой измерительного наконечника и нижней кромкой инструмента. Предварительная настройка 0 Коррекция на длину инструмента LBREAK Допустимое отклонение от длины инструмента L для обнаружения поломки. При превышении введенного значения система ЧПУ блокирует инструмент (статус L). Диапазон ввода от 0 до 09999 мм Допуск на поломку длина RBREAK Допустимое отклонение от радиуса инструмента R для обнаружения поломки. При превышении введенного значения система ЧПУ блокирует инструмент (статус L). Диапазон ввода от 0 до 09999 мм Допуск на поломку радиус HEIDENHAIN TNC 620 153 5.2 Параметры инструмента Таблица инструмента параметры инструмента для его автоматического измерения Описание циклов автоматического измерения инструмента см. руководство пользователя по программированию циклов. Сокращение Данные Диалог CUT Количество режущих кромок инструмента (макс. 20 режущих кромок) Количество режущих кромок LTOL Допустимое отклонение от длины инструмента L для обнаружения износа. При превышении введенного значения система ЧПУ блокирует инструмент (статус L). Диапазон ввода от 0 до 09999 мм Допуск на износ длина RTOL |
|||||
