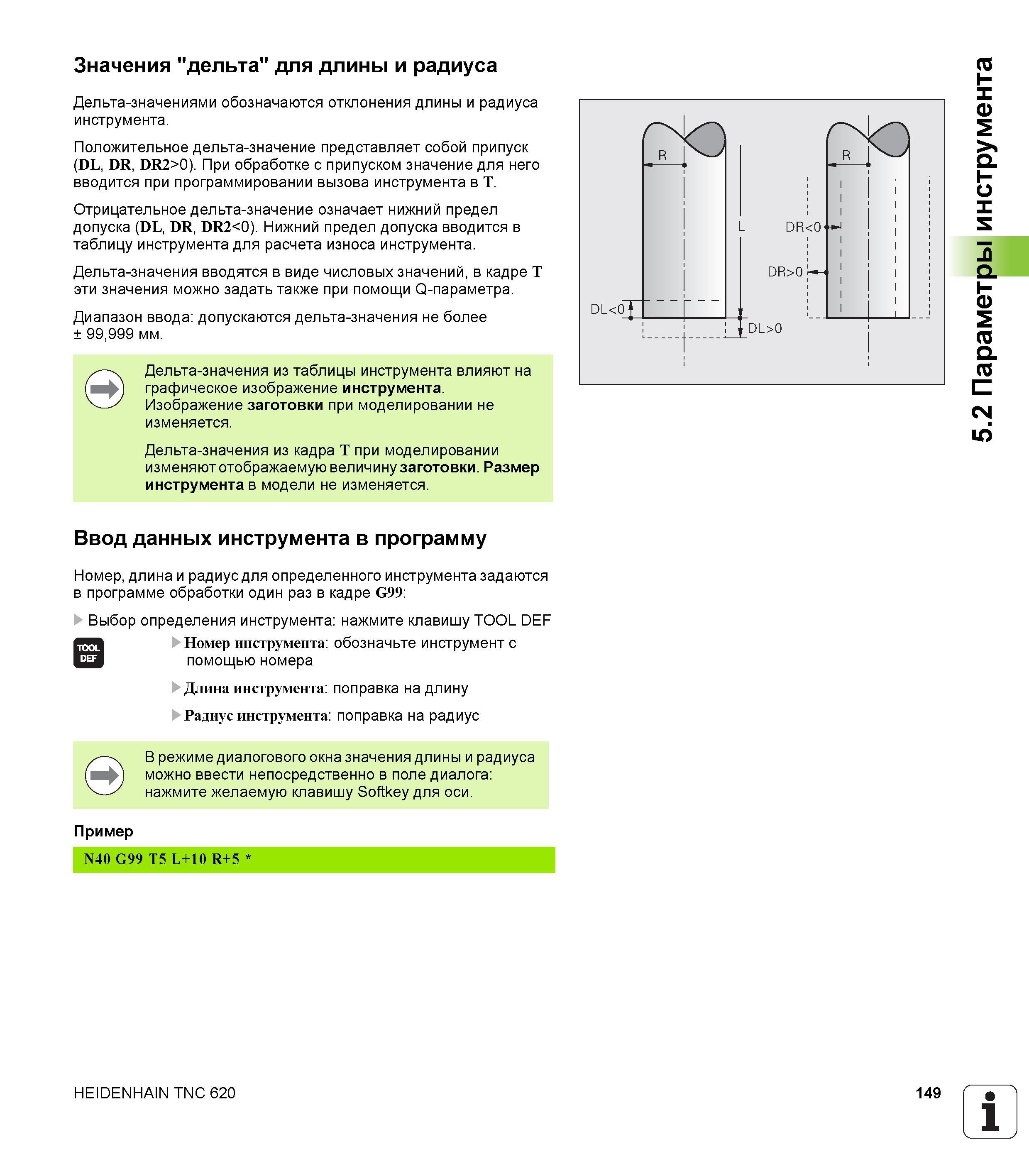

Ввод данных режущего инструмента в программу станочной стойки Heidenhain TNC 620 Номер длина и радиус для определенного инструмента задаются в программе обработки один раз в кадре G99 Выбор определения инструмента нажмите клавишу TOOL DEF Номер инструмента обозначьте инструмент с помощью номера Длина инструмента поправка на длину Радиус инструмента поправка на радиус В режиме диалогового окна значения длины и радиуса можно ввести непосредственно в поле диалога нажмите желаемую клавишу Softkey для оси. Пример N40 G99 T5 L+10 R+5 HEIDENHAIN TNC 620 149 1 5.2 Параметры инструмента Значения "дельта" для длины и радиуса Дельта-значениями обозначаются отклонения длины и радиуса инструмента. Положительное дельта-значение представляет собой припуск (DL DR DR20). При обработке с припуском значение для него вводится при программировании вызова инструмента в T. Отрицательное дельта-значение означает нижний предел допуска (DL DR DR20). Нижний предел допуска вводится в таблицу инструмента для расчета износа инструмента. Дельта-значения вводятся в виде числовых значений в кадре T эти значения можно задать также при помощи Q-параметра. Диапазон ввода допускаются дельта-значения не более 99999 мм. Дельта-значения из таблицы инструмента влияют на графическое изображение инструмента. Изображение заготовки при моделировании не изменяется. Дельта-значения из кадра T при моделировании изменяют отображаемую величину заготовки. Размер инструмента в модели не изменяется.
