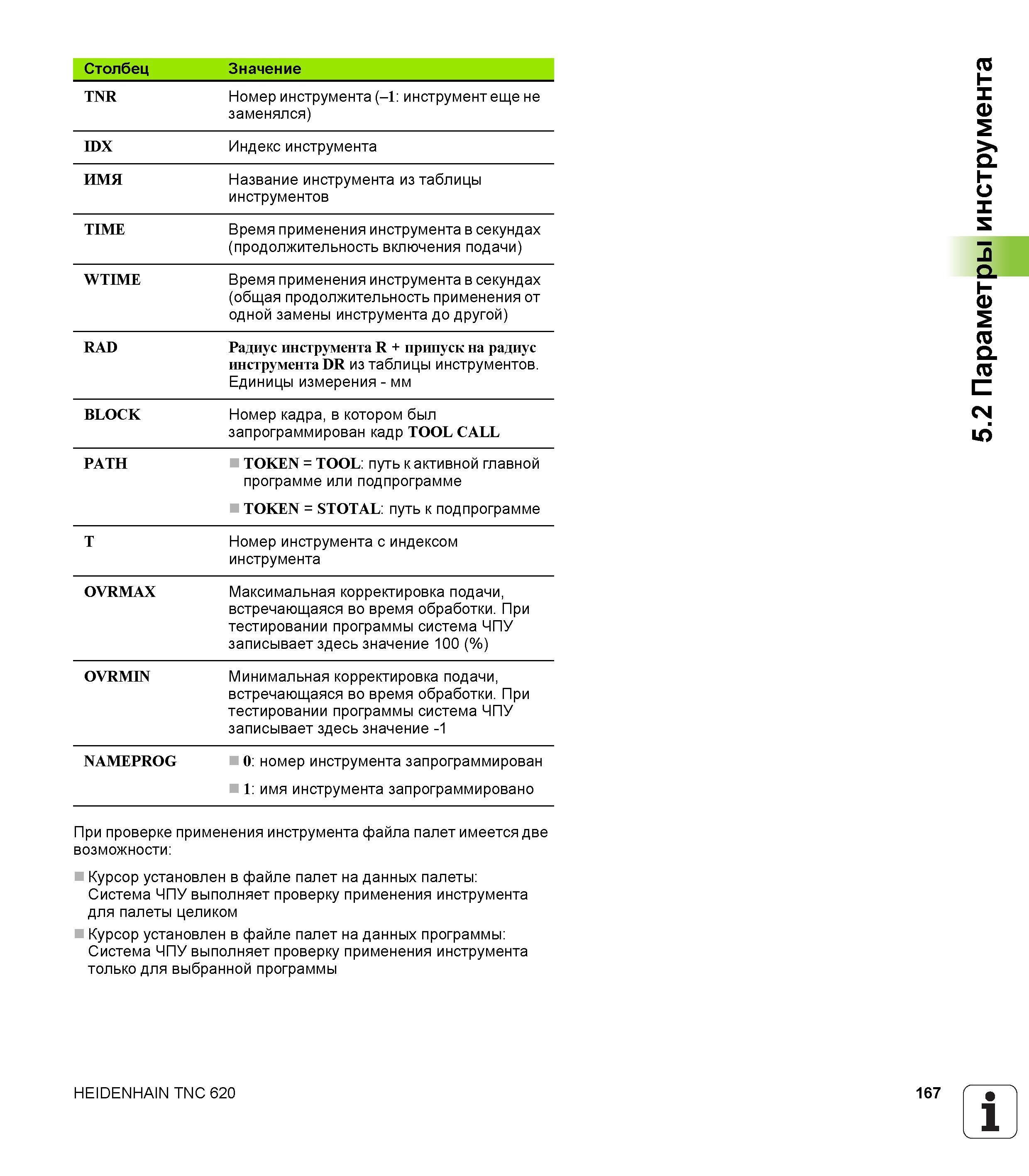

167 Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию ЧПУ стойки TNC 620 Стр.167 |
|||||
Время применения инструмента в секундах (продолжительность включения подачи) WTIME Время применения инструмента в секундах (общая продолжитеВремя применения инструмента в секундах (продолжительность включения подачи) WTIME Время применения инструмента в секундах (общая продолжительность применения от одной замены инструмента до другой) RAD Радиус инструмента R + припуск на радиус инструмента DR из таблицы инструментов. Единицы измерения - мм BLOCK Номер кадра в котором был запрограммирован кадр TOOL CALL PATH TOKEN TOOL путь к активной главной программе или подпрограмме TOKEN STOTAL путь к подпрограмме T Номер инструмента с индексом инструмента OVRMAX Максимальная корректировка подачи встречающаяся во время обработки. При тестировании программы система ЧПУ записывает здесь значение 100 (%) OVRMIN Минимальная корректировка подачи встречающаяся во время обработки. При тестировании программы система ЧПУ записывает здесь значение -1 NAMEPROG 0 номер инструмента запрограммирован 1 имя инструмента запрограммировано При проверке применения инструмента файла палет имеется две возможности Курсор установлен в файле палет на данных палеты Система ЧПУ выполняет проверку применения инструмента для палеты целиком Курсор установлен в файле палет на данных программы Система ЧПУ выполняет проверку применения инструмента только для выбранной программы HEIDENHAIN TNC 620 167 1 5.2 Параметры инструмента Столбец Значение TNR Номер инструмента (-1 инструмент еще не заменялся) IDX Индекс инструмента ИМЯ Название инструмента из таблицы инструментов TIME |
|||||
