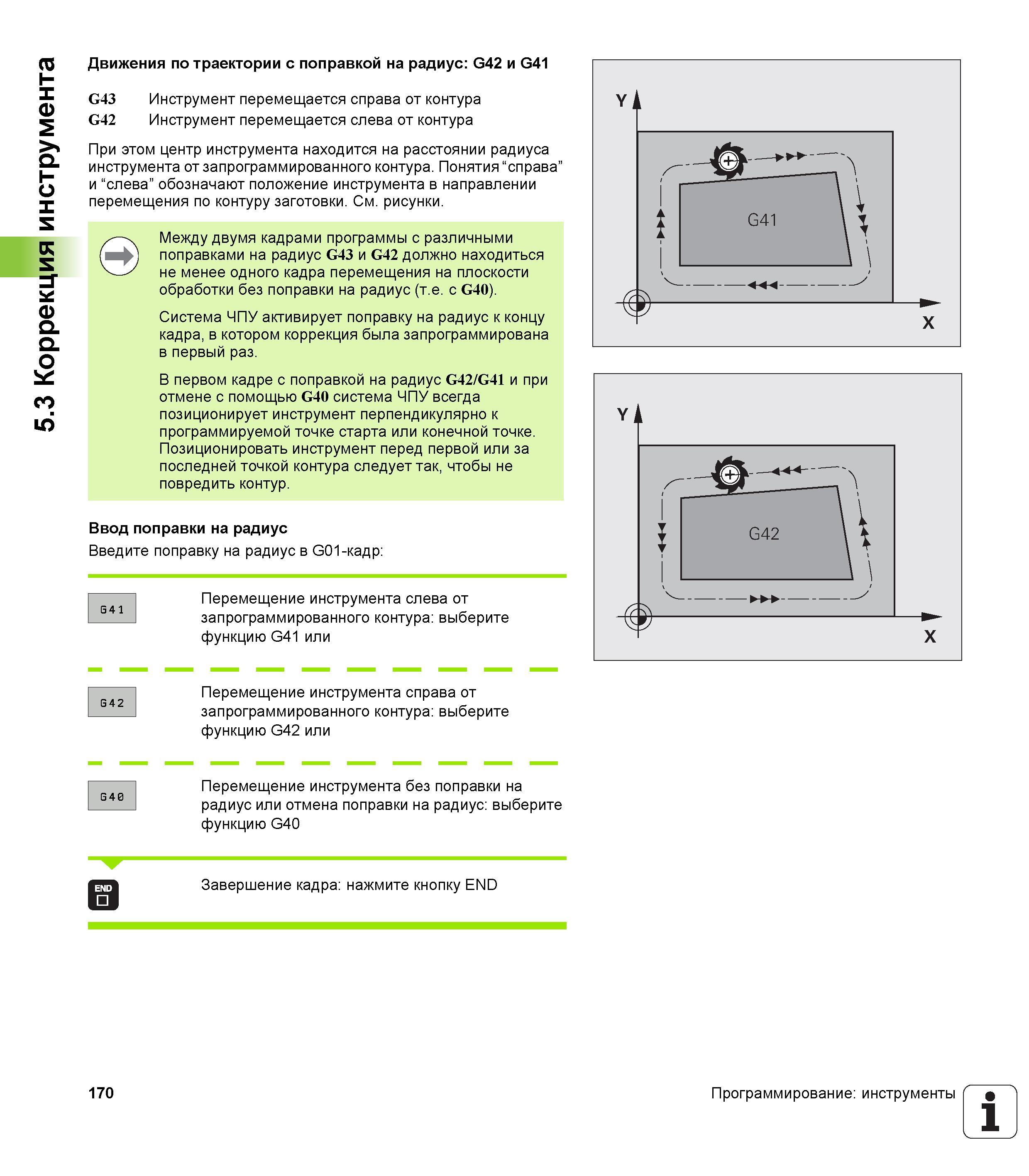

Движения по траектории с поправкой на радиус G42 и G41 G43 Инструмент перемещается справа от контура G42 Инструмент перемещается слева от контура При этом центр инструмента находится на расстоянии радиуса инструмента от запрограммированного контура. Понятия справа и слева обозначают положение инструмента в направлении перемещения по контуру заготовки. См. рисунки. Между двумя кадрами программы с различными поправками на радиус G43 и G42 должно находиться не менее одного кадра перемещения на плоскости обработки без поправки на радиус (т.е. с G40). Система ЧПУ активирует поправку на радиус к концу кадра в котором коррекция была запрограммирована в первый раз. В первом кадре с поправкой на радиус G42 G41 и при отмене с помощью G40 система ЧПУ всегда позиционирует инструмент перпендикулярно к программируемой точке старта или конечной точке. Позиционировать инструмент перед первой или за последней точкой контура следует так чтобы не повредить контур. Ввод поправки на радиус Введите поправку на радиус в GOI-кадр Перемещение инструмента слева от запрограммированного контура выберите функцию G41 или G 4 2 Перемещение инструмента справа от запрограммированного контура выберите функцию G42 или Перемещение инструмента без поправки на радиус или отмена поправки на радиус выберите функцию G4O Завершение кадра нажмите кнопку END 170 Программирование инструменты 1 5.3 Коррекция инструмента
