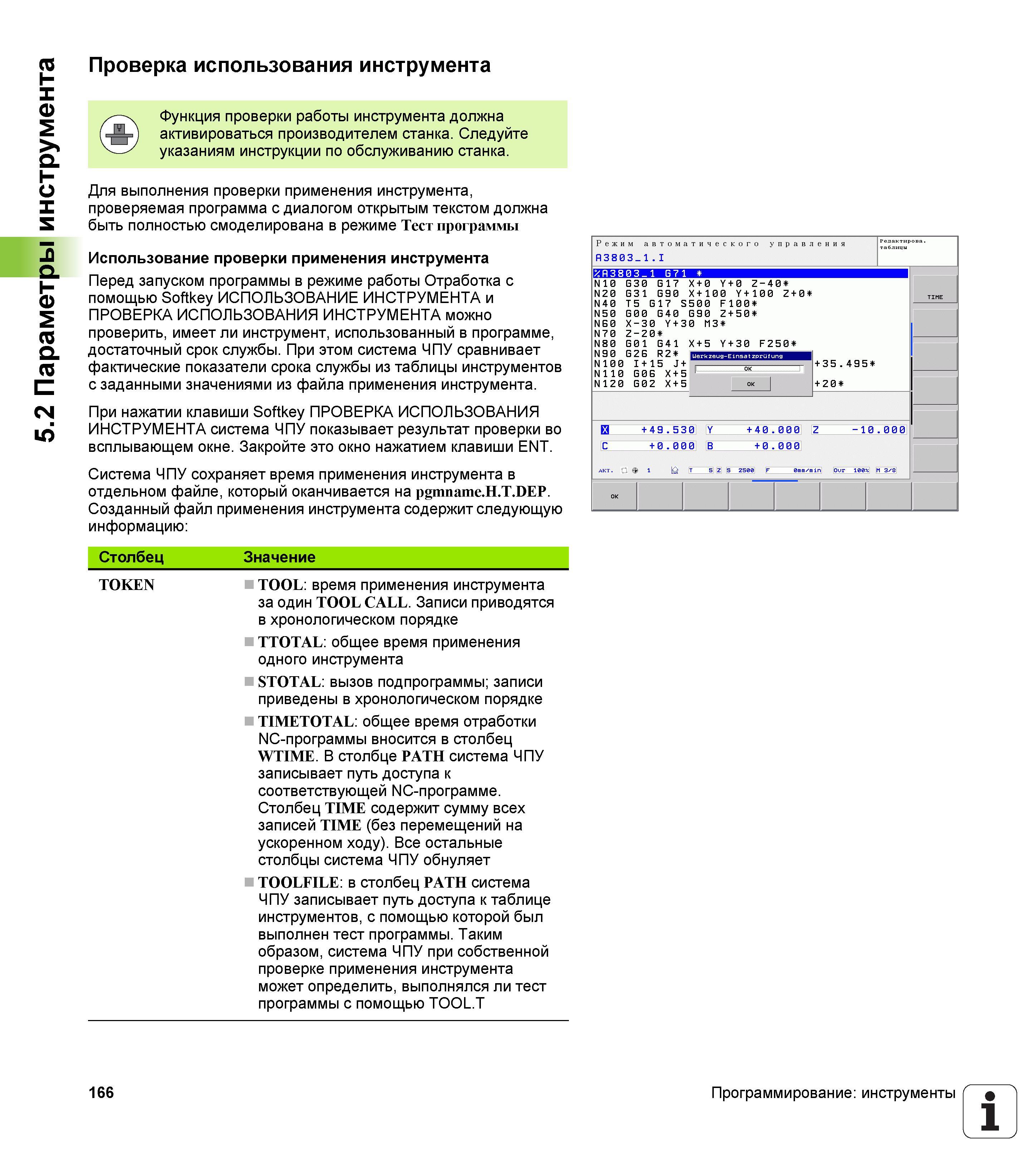

Функция проверки работы инструмента должна активироваться производителем станка. Следуйте указаниям инструкции по обслуживанию станка. Для выполнения проверки применения инструмента проверяемая программа с диалогом открытым текстом должна быть полностью смоделирована в режиме Тест программы Использование проверки применения инструмента Перед запуском программы в режиме работы Отработка с помощью Softkey ИСПОЛЬЗОВАНИЕ ИНСТРУМЕНТА и ПРОВЕРКА ИСПОЛЬЗОВАНИЯ ИНСТРУМЕНТА можно проверить имеет ли инструмент использованный в программе достаточный срок службы. При этом система ЧПУ сравнивает фактические показатели срока службы из таблицы инструментов с заданными значениями из файла применения инструмента. При нажатии клавиши Softkey ПРОВЕРКА ИСПОЛЬЗОВАНИЯ ИНСТРУМЕНТА система ЧПУ показывает результат проверки во всплывающем окне. Закройте это окно нажатием клавиши ENT. Система ЧПУ сохраняет время применения инструмента в отдельном файле который оканчивается на pgmname.H.T.DEP. Созданный файл применения инструмента содержит следующую информацию Режим автоматического управления Н3803-1 . I N10 G 3 0 G17 Х + 0 Y+0 Z-40 N20 G31 G 9 0 X+100 Y+100 Z + 0 N40 Т 5 G17 S 5 0 0 F100 N50 G00 G 4 0 G 9 0 Z+50 N Б 0 X- 3 0 Y + 30 М3 N70 Z-2 0 N80 G01 G41 X + 5 Y + 30 F250 TIME N У И bZb KZ N100 1+15 J+ N110 G 0 Б X + 5 N120 G02 X + 5 +35.495 + 20 ок И +49.530 Y +40.000 Z -10.000 С +0.000 В +0.000 in Оиг 100% M 3X8 АКТ. ofi 1 L т 5 0 Is 2500 If 0mmxm OK Столбец Значение TOKEN TOOL время применения инструмента за один TOOL CALL. Записи приводятся в хронологическом порядке TTOTAL общее время применения одного инструмента STOTAL вызов подпрограммы записи приведены в хронологическом порядке TIMETOTAL общее время отработки NC-программы вносится в столбец WTIME. В столбце PATH система ЧПУ записывает путь доступа к соответствующей NC-программе. Столбец TIME содержит сумму всех записей TIME (без перемещений на ускоренном ходу). Все остальные столбцы система ЧПУ обнуляет TOOLFILE в столбец PATH система ЧПУ записывает путь доступа к таблице инструментов с помощью которой был выполнен тест программы. Таким образом система ЧПУ при собственной проверке применения инструмента может определить выполнялся ли тест программы с помощью TOOL.T 166 Программирование инструменты 1 5.2 Параметры инструмента Проверка использования инструмента
