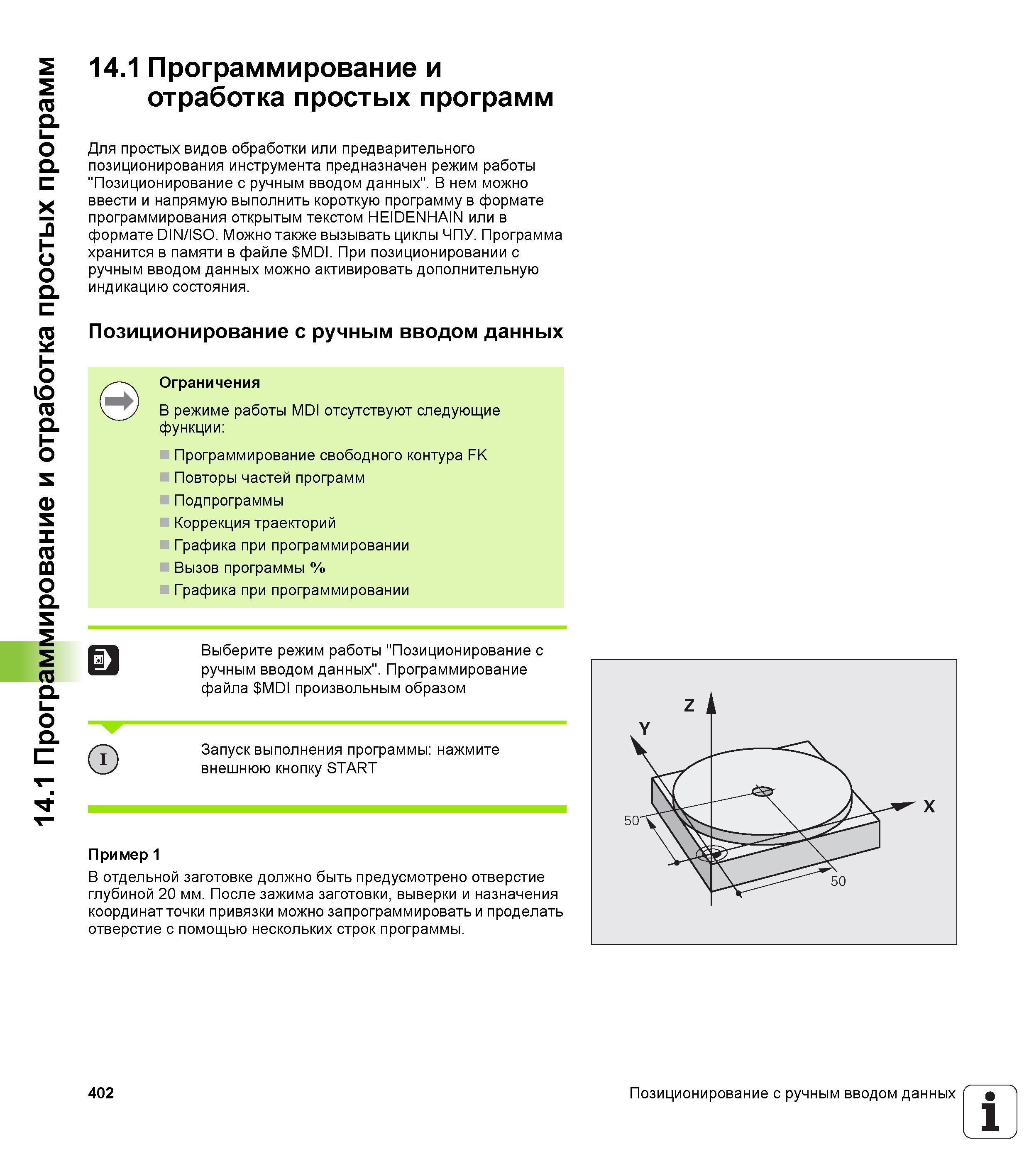

В компактной станочной стойке ЧПУ Heidenhain TNC 620 для простых видов механической обработки или предварительного позиционирования инструмента предназначен режим работы "Позиционирование с ручным вводом данных". В нем можно ввести и напрямую выполнить короткую программу в формате программирования открытым текстом HEIDENHAIN или в формате DIN ISO. Можно также вызывать циклы ЧПУ. Программа хранится в памяти в файле MDI. При позиционировании с ручным вводом данных можно активировать дополнительную индикацию состояния. Позиционирование с ручным вводом данных Ограничения В режиме работы MDI отсутствуют следующие функции Программирование свободного контура FK Повторы частей программ Подпрограммы Коррекция траекторий Графика при программировании Вызов программы % Графика при программировании Выберите режим работы "Позиционирование с ручным вводом данных". Программирование файла MDI произвольным образом Запуск выполнения программы нажмите внешнюю кнопку START Пример 1 В отдельной заготовке должно быть предусмотрено отверстие глубиной 20 мм. После зажима заготовки выверки и назначения координат точки привязки можно запрограммировать и проделать отверстие с помощью нескольких строк программы. 402 Позиционирование с ручным вводом данных 1 14.1 Программирование и отработка простых программ 14.1 Программирование и отработка простых программ
