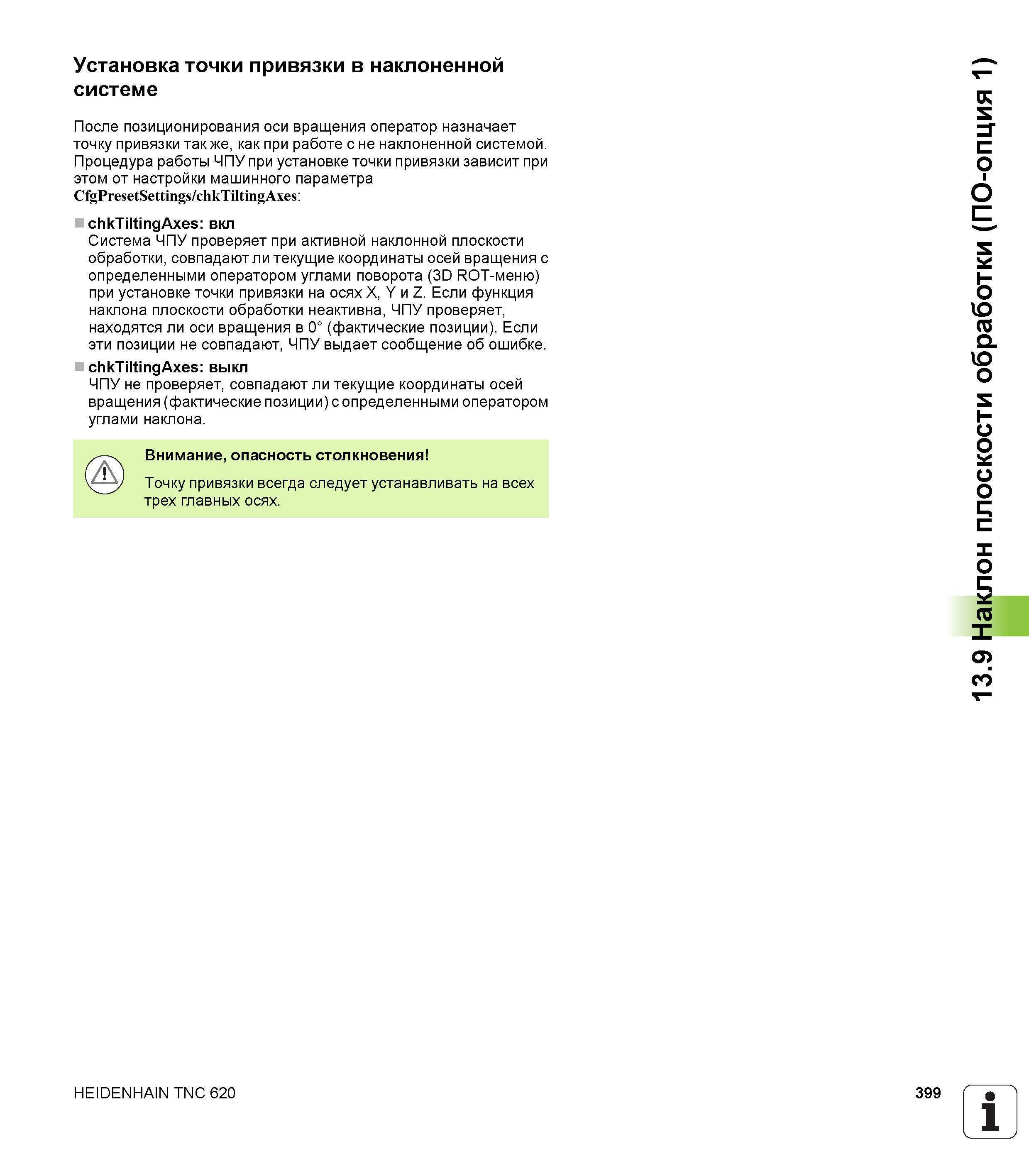

После позиционирования оси вращения оператор назначает точку привязки так же как при работе с не наклоненной системой. Процедура работы ЧПУ при установке точки привязки зависит при этом от настройки машинного параметра CfgPresetSettings chkTiltingAxes chkTiltingAxes вкл Система ЧПУ проверяет при активной наклонной плоскости обработки совпадают ли текущие координаты осей вращения с определенными оператором углами поворота (3D ROT-меню) при установке точки привязки на осях X Y и Z. Если функция наклона плоскости обработки неактивна ЧПУ проверяет находятся ли оси вращения в 0 (фактические позиции). Если эти позиции не совпадают ЧПУ выдает сообщение об ошибке. chkTiltingAxes выкл ЧПУ не проверяет совпадают ли текущие координаты осей вращения (фактические позиции) с определенными оператором углами наклона. Внимание опасность столкновения Точку привязки всегда следует устанавливать на всех трех главных осях. HEIDENHAIN TNC 620 399 1 13.9 Наклон плоскости обработки (ПО-опция 1) Установка точки привязки в наклоненной системе
