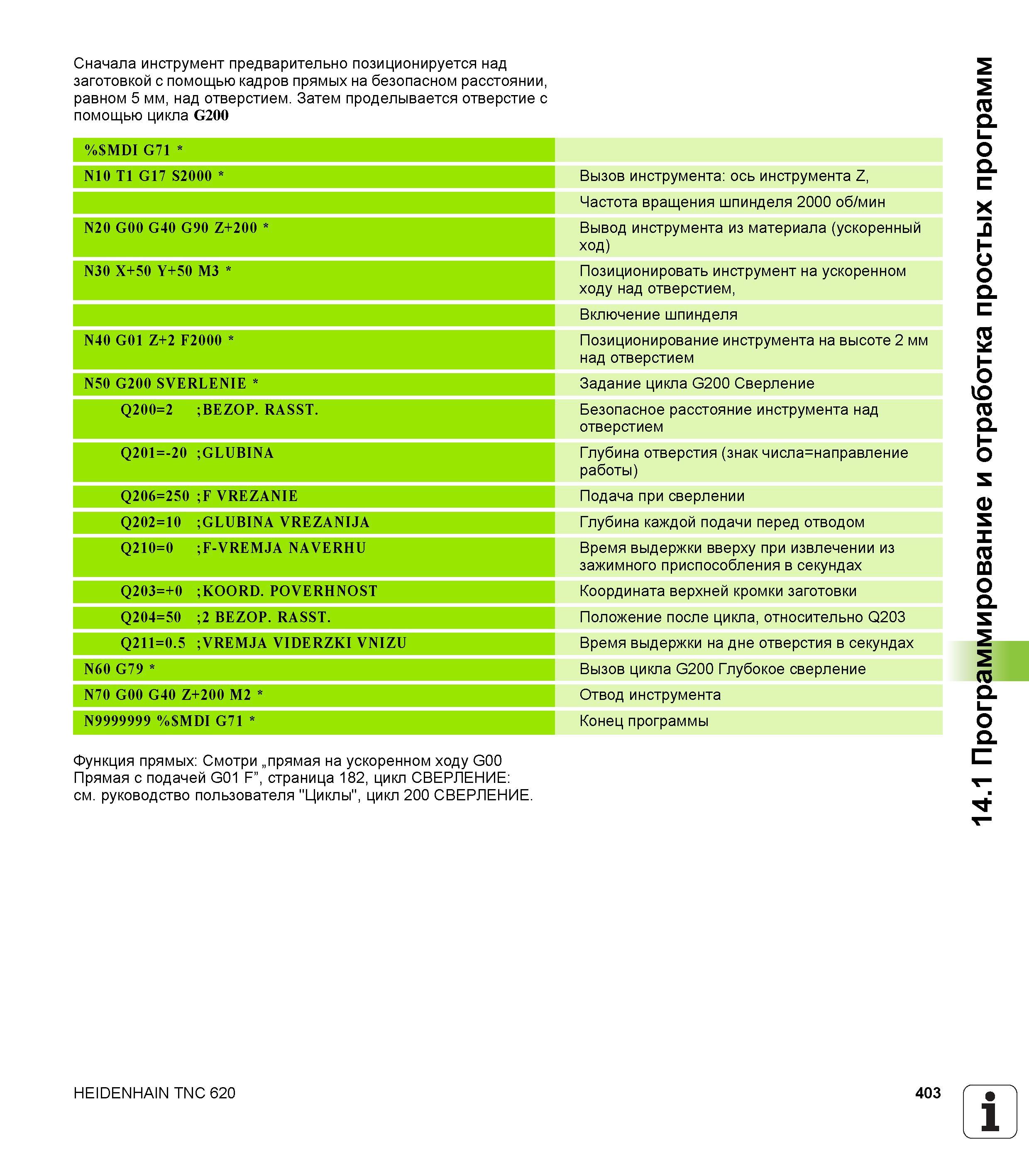

Сначала инструмент предварительно позиционируется над заготовкой с помощью кадров прямых на безопасном расстоянии равном 5 мм над отверстием

Сначала инструмент предварительно позиционируется над заготовкой с помощью кадров прямых на безопасном расстоянии равном 5 мм над отверстием. Затем проделывается отверстие с помощью цикла G200 % MDI G71 N10 T1 G17 S2000 Вызов инструмента ось инструмента Z Частота вращения шпинделя 2000 об/мин N20 G00 G40 G90 Z+200 Вывод инструмента из материала (ускоренный ход) N30 X+50 Y+50 M3 Позиционировать инструмент на ускоренном ходу над отверстием Включение шпинделя N40 G01 Z+2 F2000 Позиционирование инструмента на высоте 2 мм над отверстием N50 G200 SVERLENIE Задание цикла G200 Сверление Q2002 ;BEZOP. RASST. Безопасное расстояние инструмента над отверстием Q201-20 ;GLUBINA Глубина отверстия (знак числанаправление работы) Q206250 ;F VREZANIE Подача при сверлении Q20210 ;GLUBINA VREZANIJA Глубина каждой подачи перед отводом Q2100 ;F-VREMJA NAVERHU Время выдержки вверху при извлечении из зажимного приспособления в секундах Q203+0 ;KOORD. POVERHNOST Координата верхней кромки заготовки Q20450 ;2 BEZOP. RASST. Положение после цикла относительно Q203 Q2110.5 ;VREMJA VIDERZKI VNIZU Время выдержки на дне отверстия в секундах N60 G79 Вызов цикла G200 Глубокое сверление N70 G00 G40 Z+200 M2 Отвод инструмента N9999999 % MDI G71 Конец программы Функция прямых Смотри прямая на ускоренном ходу G00 Прямая с подачей G01 F страница 182 цикл СВЕРЛЕНИЕ см. руководство пользователя "Циклы" цикл 200 СВЕРЛЕНИЕ. HEIDENHAIN TNC 620 403 1 14.1 Программирование и отработка простых программ
