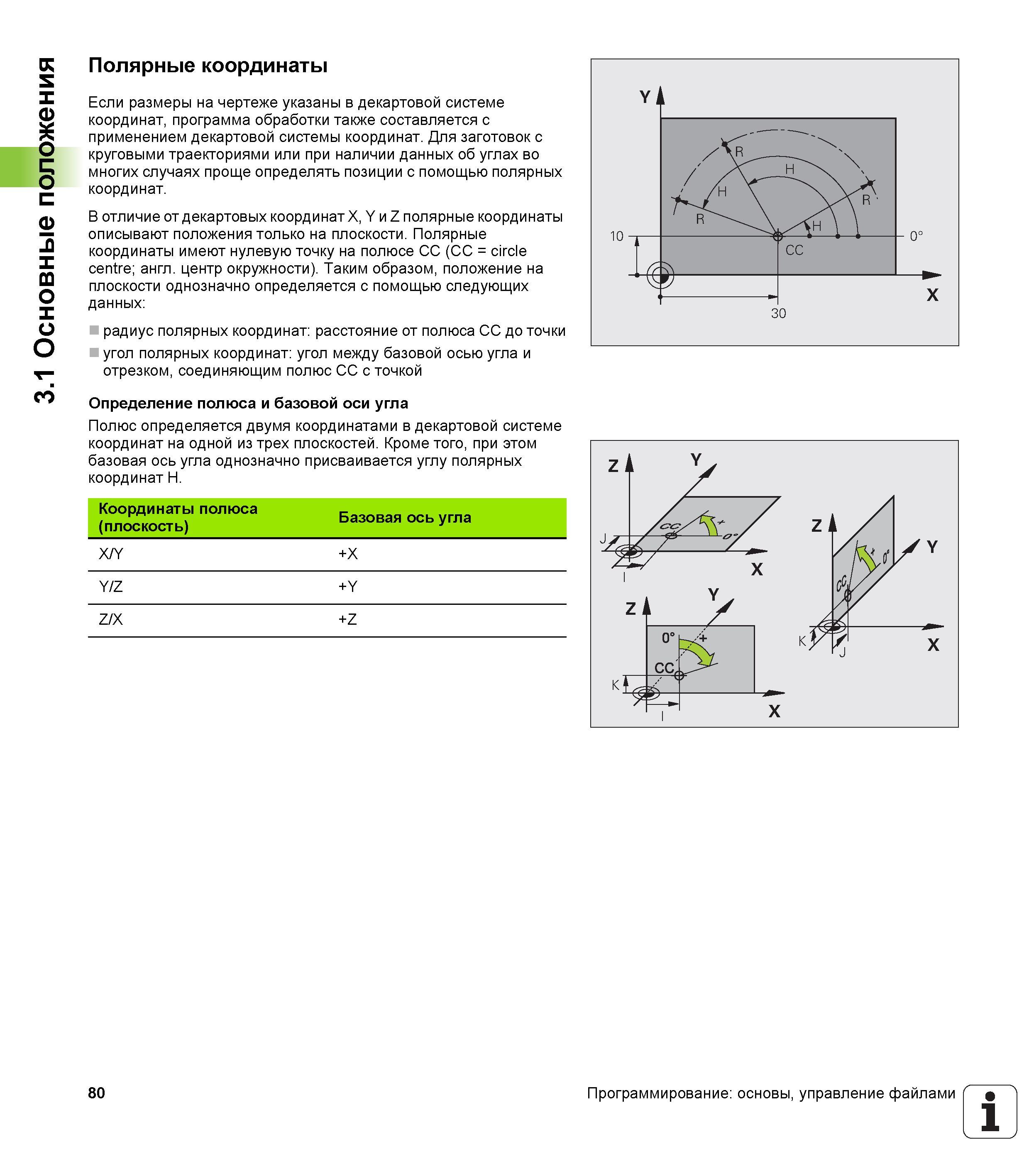

Если размеры на чертеже указаны в декартовой системе координат программа обработки также составляется с применением декартовой системы координат. Для заготовок с круговыми траекториями или при наличии данных об углах во многих случаях проще определять позиции с помощью полярных координат. В отличие от декартовых координат X Y и Z полярные координаты описывают положения только на плоскости. Полярные координаты имеют нулевую точку на полюсе CC (CC circle centre англ. центр окружности). Таким образом положение на плоскости однозначно определяется с помощью следующих данных радиус полярных координат расстояние от полюса CC до точки угол полярных координат угол между базовой осью угла и отрезком соединяющим полюс CC с точкой Определение полюса и базовой оси угла Полюс определяется двумя координатами в декартовой системе координат на одной из трех плоскостей. Кроме того при этом базовая ось угла однозначно присваивается углу полярных координат H. Координаты полюса (плоскость) Базовая ось угла X Y +X Y Z +Y Z X +Z 80 Программирование основы управление файлами 1 3.1 Основные положения Полярные координаты
