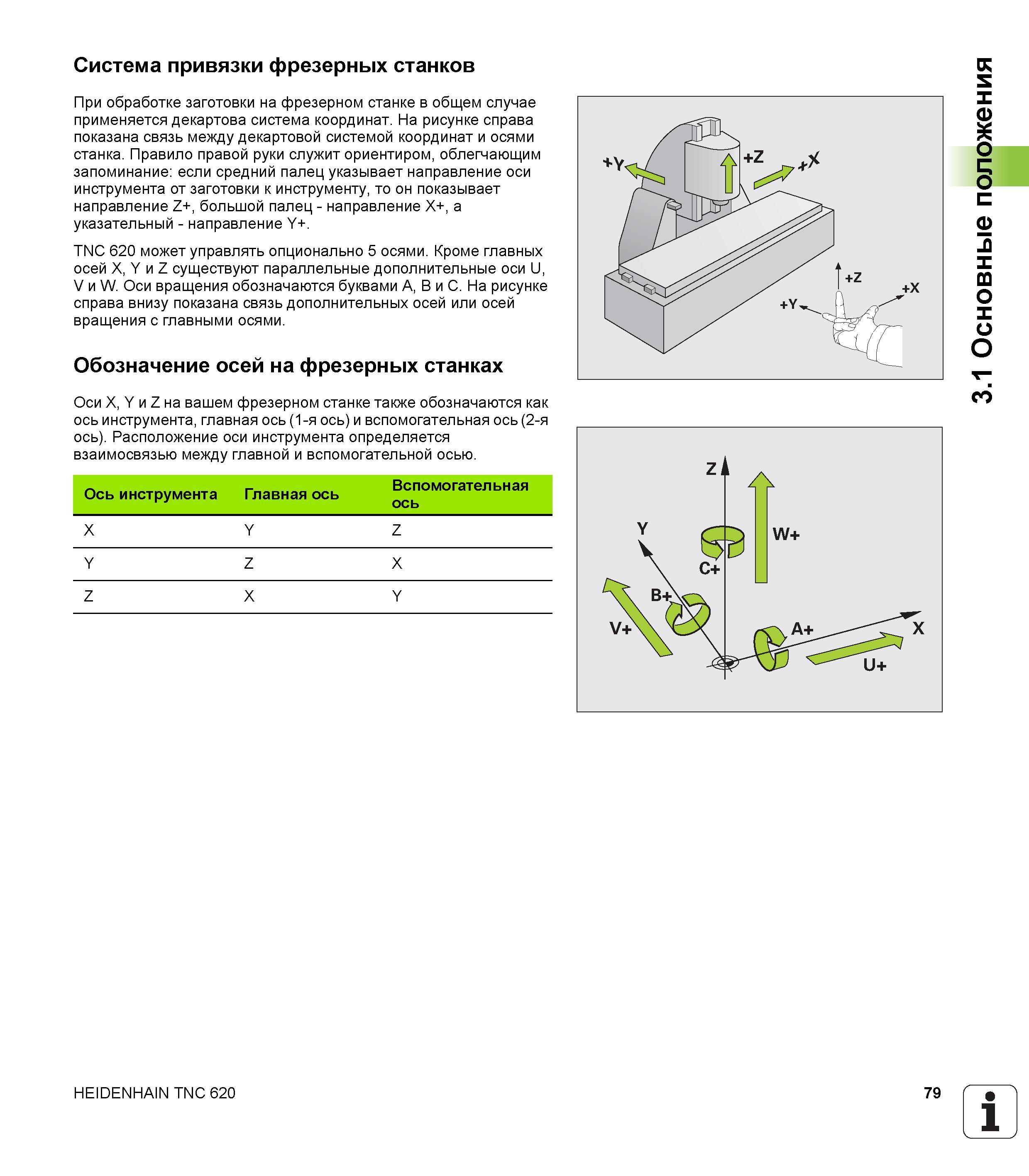

Обозначение осей на фрезерных станках Правило правой руки Оси X Y и Z на фрезерном станке обозначаются как ось инструмента главная ось (1-я ось) и вспомогательная ось (2-я ось). Расположение оси инструмента определяется взаимосвязью между главной и вспомогательной осью. Ось инструмента Главная ось Вспомогательная ось X Y Z Y Z X Z X Y HEIDENHAIN TNC 620 79 1 3.1 Основные положения Система привязки фрезерных станков При обработке заготовки на фрезерном станке в общем случае применяется декартова система координат. На рисунке справа показана связь между декартовой системой координат и осями станка. Правило правой руки служит ориентиром облегчающим запоминание если средний палец указывает направление оси инструмента от заготовки к инструменту то он показывает направление Z+ большой палец - направление X+ а указательный - направление Y+. TNC 620 может управлять опционально 5 осями. Кроме главных осей X Y и Z существуют параллельные дополнительные оси U V и W. Оси вращения обозначаются буквами A B и C. На рисунке справа внизу показана связь дополнительных осей или осей вращения с главными осями.
