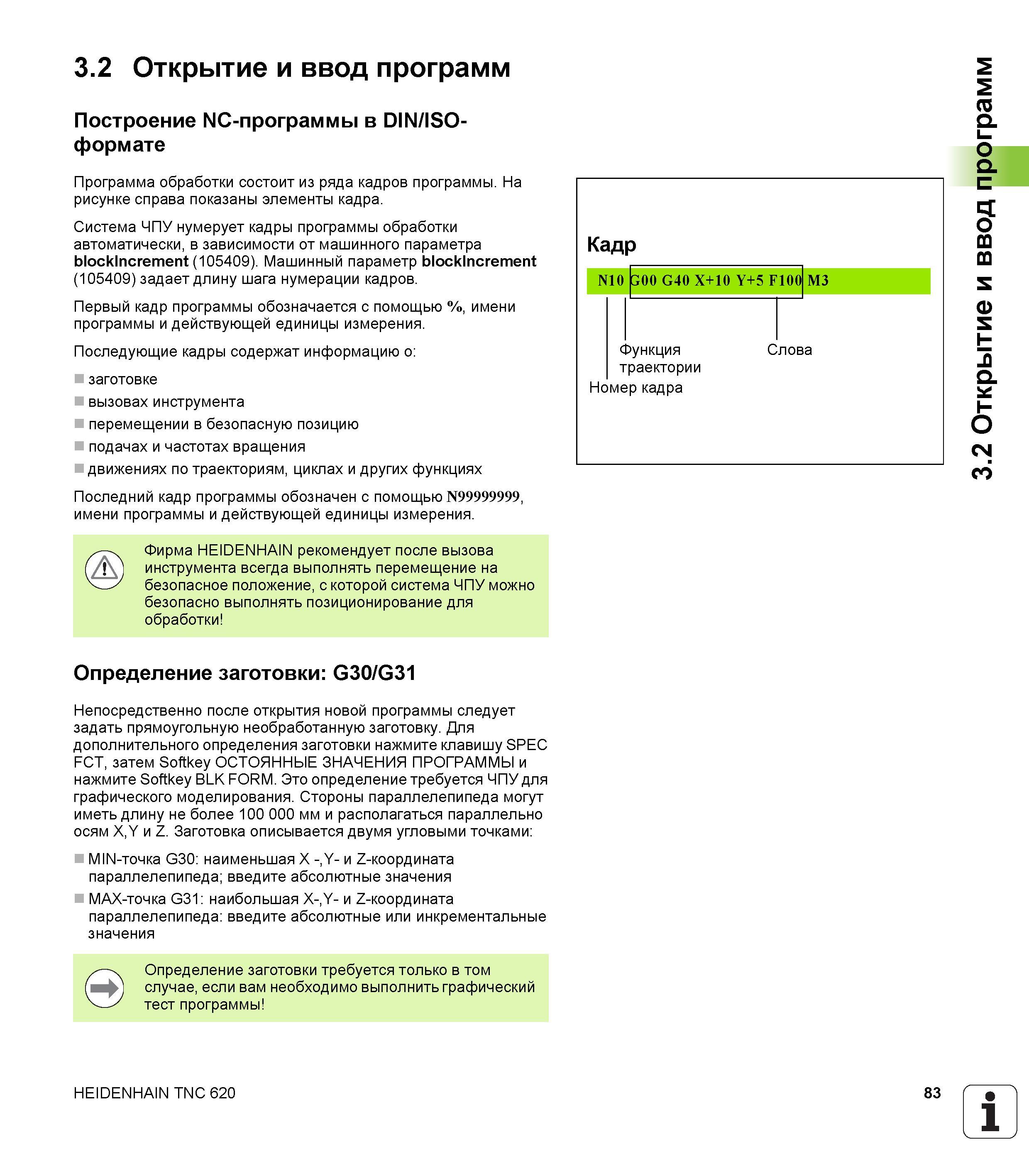

Построение NC-программы в DIN ISO-формате Программа обработки состоит из ряда кадров программы. На рисунке справа показаны элементы кадра. Система ЧПУ нумерует кадры программы обработки автоматически в зависимости от машинного параметра blockIncrement (105409). Машинный параметр blockIncrement (105409) задает длину шага нумерации кадров. Первый кадр программы обозначается с помощью % имени программы и действующей единицы измерения. Последующие кадры содержат информацию о заготовке вызовах инструмента перемещении в безопасную позицию подачах и частотах вращения движениях по траекториям циклах и других функциях Последний кадр программы обозначен с помощью N99999999 имени программы и действующей единицы измерения. Кадр N10 G00 G40 X+10 Y+5 F100 M3 Функция Слова траектории Номер кадра Фирма HEIDENHAIN рекомендует после вызова инструмента всегда выполнять перемещение на безопасное положение с которой система ЧПУ можно безопасно выполнять позиционирование для обработки Определение заготовки G30 G31 Непосредственно после открытия новой программы следует задать прямоугольную необработанную заготовку. Для дополнительного определения заготовки нажмите клавишу SPEC FCT затем Softkey ОСТОЯННЫЕ ЗНАЧЕНИЯ ПРОГРАММЫ и нажмите Softkey BLK FORM. Это определение требуется ЧПУ для графического моделирования. Стороны параллелепипеда могут иметь длину не более 100 000 мм и располагаться параллельно осям XY и Z. Заготовка описывается двумя угловыми точками MIN-точка G30 наименьшая X -Y- и Z-координата параллелепипеда введите абсолютные значения MAX-точка G31 наибольшая X-Y- и Z-координата параллелепипеда введите абсолютные или инкрементальные значения Определение заготовки требуется только в том случае если вам необходимо выполнить графический тест программы HEIDENHAIN TNC 620 83 1 3.2 Открытие и ввод программ 3.2 Открытие и ввод программ
