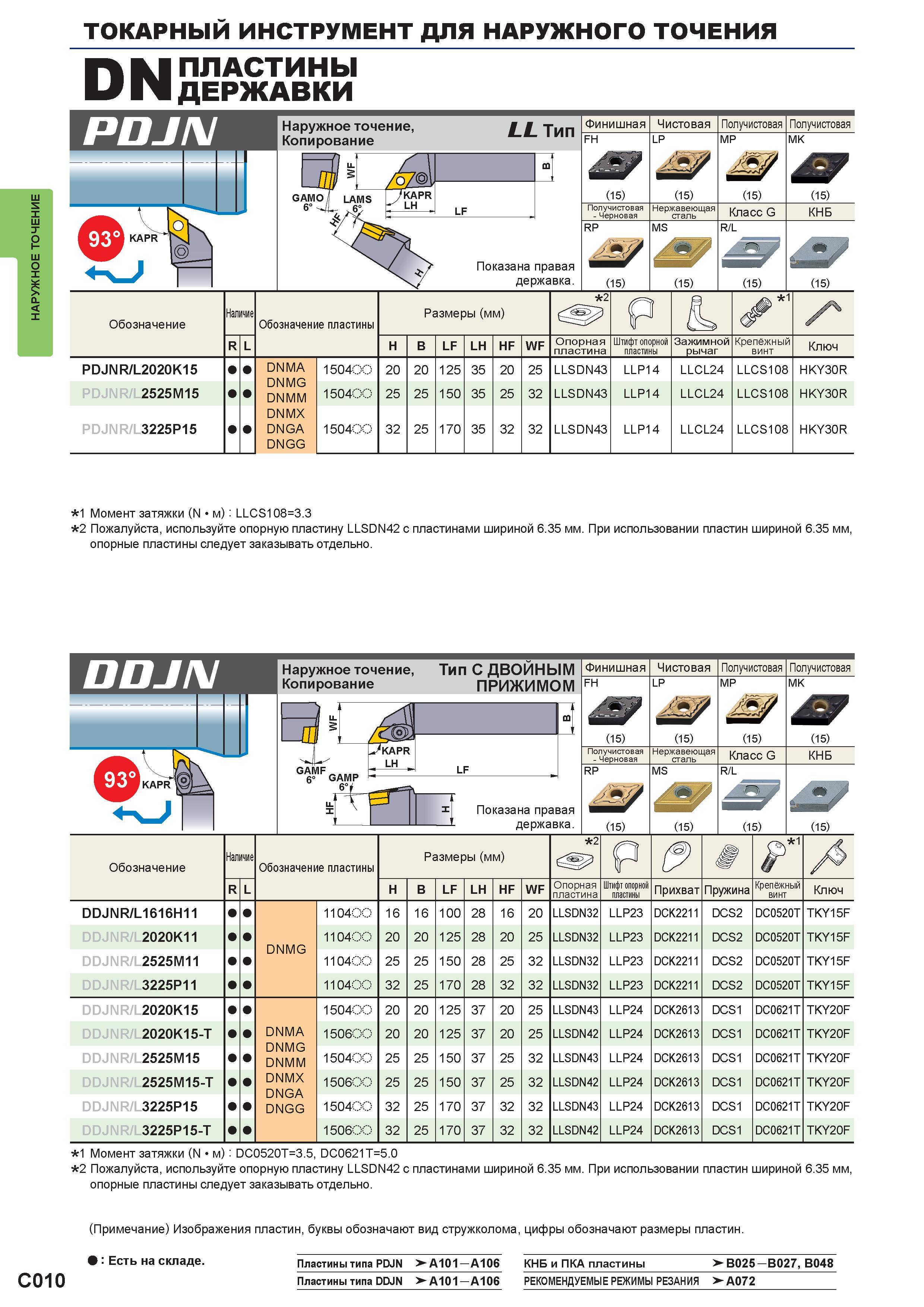

Резцы токарные Mitsubishi для фасонного наружного точения Сборный инструмент с ромбическими сменными режущими пластинами без задних углов _ ТОКАРНЫЙ ИНСТРУМЕНТ MITSUBISHI ДЛЯ НАРУЖНОГО ТОЧЕНИЯ PDJN Пластины сменные Державки Наружное точение Копирование Тип Показана правая державка. Финишная Чистовая Получистовая FH LP МР мк & (15) (15) (15) (15) Получистовая - Черновая Нержавеющая сталь Класс G КНБ RP MS R/L АШГ 7 /mJ (15) (15) (15) (15) Обозначение пластины Размеры (мм) 2 Р 1 H B LF LH HF WF Опорная пластина Штифт опорной пластины Зажимной рычаг Крепёжный винт Ключ DNMA DNMG DNMM 150400 20 20 125 35 20 25 LLSDN43 LLP14 LLCL24 LLCS108 HKY30R 150400 25 25 150 35 25 32 LLSDN43 LLP14 LLCL24 LLCS108 HKY30R DNMX DNGA DNGG 150400 32 25 170 35 32 32 LLSDN43 LLP14 LLCL24 LLCS108 HKY30R Обозначение Наличие PDJNR/L2020K15 PDJNR/L2525M15 PDJNR/L3225P15 R L 1 Момент затяжки (N м) LLCS108=3.3 2 Пожалуйста, используйте опорную пластину LLSDN42 с пластинами шириной 6.35 мм. При использовании пластин шириной 6.35 мм, опорные пластины следует заказывать отдельно. DDJN Наружное точение, Копирование Тип С ДВОЙНЫМ ПРИЖИМОМ 1 “1 .Jkapr LH LF Показана правая державка. Финишная Чистовая Получистовая FH LP MP мк J & (15) (15) (15) (15) Получистовая - Черновая Нержавеющая сталь Класс G КНБ RP MS R/L -g у (15) (15) (15) (15) Обозначение Наличие Обозначение пластины Размеры (мм) 2 Р Г1 А R H B LF LH HF WF Опорная пластина Штифт опорной пластины Прихват Пружина Крепёжный винт Ключ DDJNR/L1616H11 110400 16 16 100 28 16 20 LLSDN32 LLP23 DCK2211 DCS2 DC0520T TKY15F DDJNR/L2020K11 DNMG 110400 20 20 125 28 20 25 LLSDN32 LLP23 DCK2211 DCS2 DC0520T TKY15F DDJNR/L2525M11 110400 25 25 150 28 25 32 LLSDN32 LLP23 DCK2211 DCS2 DC0520T TKY15F DDJNR/L3225P11 110400 32 25 170 28 32 32 LLSDN32 LLP23 DCK2211 DCS2 DC0520T TKY15F DDJNR/L2020K15 150400 20 20 125 37 20 25 LLSDN43 LLP24 DCK2613 DCS1 DC0621T TKY20F DDJNR/L2020K15-T DNMA DNMG DNMM 150600 20 20 125 37 20 25 LLSDN42 LLP24 DCK2613 DCS1 DC0621T TKY20F DDJNR/L2525M15 150400 25 25 150 37 25 32 LLSDN43 LLP24 DCK2613 DCS1 DC0621T TKY20F DDJNR/L2525M15-T DNMX DNGA DNGG 150600 25 25 150 37 25 32 LLSDN42 LLP24 DCK2613 DCS1 DC0621T TKY20F DDJNR/L3225P15 150400 32 25 170 37 32 32 LLSDN43 LLP24 DCK2613 DCS1 DC0621T TKY20F DDJNR/L3225P15-T 150600 32 25 170 37 32 32 LLSDN42 LLP24 DCK2613 DCS1 DC0621T TKY20F 1 Момент затяжки (N м) DC0520T=3.5, DC0621T=5.0 2 Пожалуйста, используйте опорную пластину LLSDN42 с пластинами шириной 6.35 мм. При использовании пластин шириной 6.35 мм, опорные пластины следует заказывать отдельно. (Примечание) Изображения пластин, буквы обозначают вид стружколома, цифры обозначают размеры пластин. Есть на складе. Пластины типа PDJN >-A101 -A106 КНБ и ПКА пластины > B025-B027, B048 Пластины типа DDJN >-A101 -A106 Рекомендуемые режимы резания VA072
