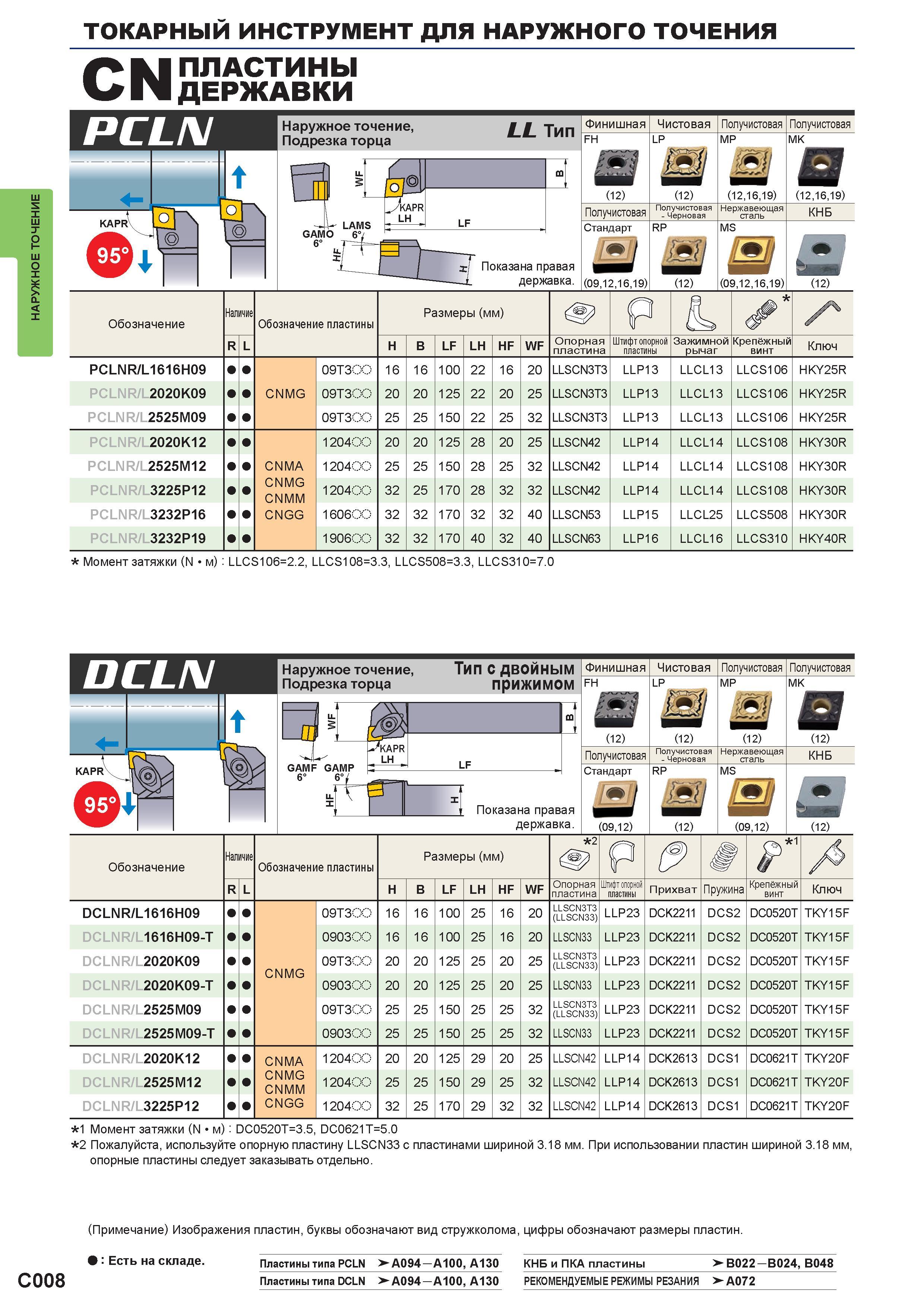

Наружные японские токарные резцы Mitsubishi PCLNR/L DCLNR/L правого и левого исполнений с режущими сменными ромбическими пластинами из твердого сплава Сборный металлорежущий инструмент для продольного точения и подрезки торца заготовки Основные размерные характеристики Общий вид Запасные части ТОКАРНЫЙ ИНСТРУМЕНТ MITSUBISHI ДЛЯ НАРУЖНОГО ТОЧЕНИЯ CN PCLN Пластины сменные Державки Подрезка торца Показана правая державка. Финишная FH (12) Получистовая (09,12,16,19) Чистовая LP (12) Получистовая - Черновая RP Получистовая MP (12,16,19) Нержавеющая сталь MS (09,12,16,19) Получистовая MK (12,16,19) КНБ (12) Обозначение Наличие Обозначение пластины Размеры (мм) Р IL R L H B LF LH HF WF Опорная пластина Штифт опорной пластины Зажимной рычаг Крепёжный винт Ключ PCLNR/L1616H09 09T300 16 16 100 22 16 20 LLSCN3T3 LLP13 LLCL13 LLCS106 HKY25R PCLNR/L2020K09 CNMG 09T300 20 20 125 22 20 25 LLSCN3T3 LLP13 LLCL13 LLCS106 HKY25R PCLNR/L2525M09 09T300 25 25 150 22 25 32 LLSCN3T3 LLP13 LLCL13 LLCS106 HKY25R PCLNR/L2020K12 120400 20 20 125 28 20 25 LLSCN42 LLP14 LLCL14 LLCS108 HKY30R PCLNR/L2525M12 CNMA 120400 25 25 150 28 25 32 LLSCN42 LLP14 LLCL14 LLCS108 HKY30R PCLNR/L3225P12 CNMG CNMM 120400 32 25 170 28 32 32 LLSCN42 LLP14 LLCL14 LLCS108 HKY30R PCLNR/L3232P16 CNGG 160600 32 32 170 32 32 40 LLSCN53 LLP15 LLCL25 LLCS508 HKY30R PCLNR/L3232P19 190600 32 32 170 40 32 40 LLSCN63 LLP16 LLCL16 LLCS310 HKY40R Момент затяжки (N м) LLCS106=2.2, LLCS108=3.3, LLCS508=3.3, LLCS310=7.0 DCLN Наружное точение, Подрезка торца Тип с двойным прижимом Показана правая державка. Финишная FH (12) Получистовая Стандарт (09,12) Чистовая LP RP mj (12) Получистовая MP Нержавеющая сталь MS (09,12) Получистовая MK (12) Обозначение Наличие Обозначение пластины Размеры (мм) 2 Р Г' / R L H B LF LH HF WF Опорная пластина Штифт опорной пластины Прихват Пружина Крепёжный винт Ключ DCLNR/L1616H09 09T300 16 16 100 25 16 20 LLSCN3T3 (LLSCN33) LLP23 DCK2211 DCS2 DC0520T TKY15F DCLNR/L1616H09-T 090300 16 16 100 25 16 20 LLSCN33 LLP23 DCK2211 DCS2 DC0520T TKY15F DCLNR/L2020K09 CNMG 09T300 20 20 125 25 20 25 LLSCN3T3 (LLSCN33) LLP23 DCK2211 DCS2 DC0520T TKY15F DCLNR/L2020K09-T 090300 20 20 125 25 20 25 LLSCN33 LLP23 DCK2211 DCS2 DC0520T TKY15F DCLNR/L2525M09 09T300 25 25 150 25 25 32 LLSCN3T3 (LLSCN33) LLP23 DCK2211 DCS2 DC0520T TKY15F DCLNR/L2525M09-T 090300 25 25 150 25 25 32 LLSCN33 LLP23 DCK2211 DCS2 DC0520T TKY15F DCLNR/L2020K12 CNMA 120400 20 20 125 29 20 25 LLSCN42 LLP14 DCK2613 DCS1 DC0621T TKY20F DCLNR/L2525M12 CNMG CNMM 120400 25 25 150 29 25 32 LLSCN42 LLP14 DCK2613 DCS1 DC0621T TKY20F DCLNR/L3225P12 CNGG 120400 32 25 170 29 32 32 LLSCN42 LLP14 DCK2613 DCS1 DC0621T TKY20F 1 Момент затяжки (N м): DC0520T=3.5, DC0621T=5.0 2 Пожалуйста, используйте опорную пластину LLSCN33 с пластинами шириной 3.18 мм. При использовании пластин шириной 3.18 мм, опорные пластины следует заказывать отдельно. (Примечание) Изображения пластин, буквы обозначают вид стружколома, цифры обозначают размеры пластин. Есть на складе. Пластины типа PCLN >-A094 A100, A130 КНБ и ПКА пластины >-B022 B024, B048 Пластины типа DCLN >-A094 A100, A130 Рекомендуемые режимы резания VA072
