MITSUBISHI | Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент (Всего 1412 стр.) |
|||||
|

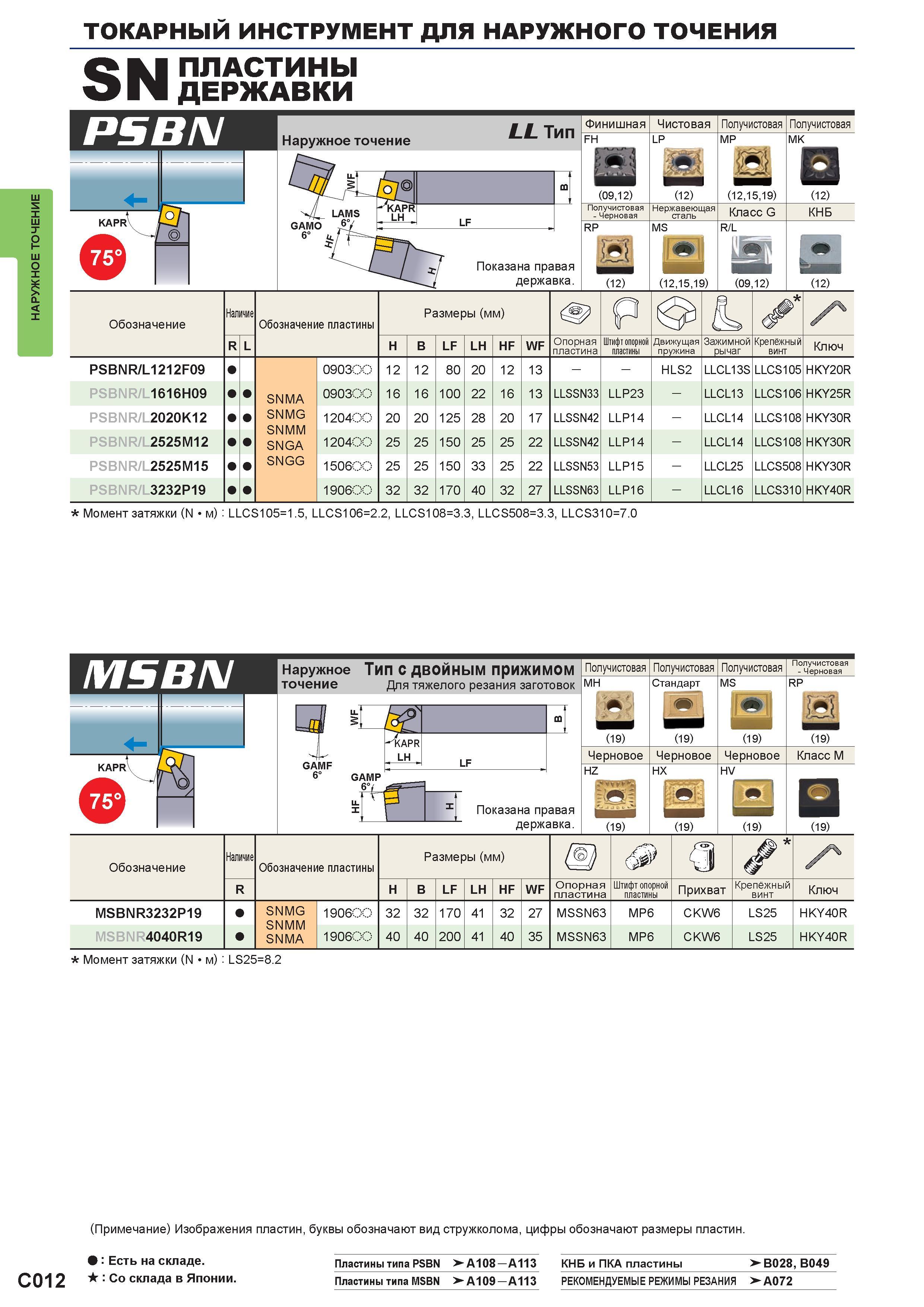

268 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Стр.C012 |
|||||
ТОКАРНЫЙ ИНСТРУМЕНТ MITSUBISHI ДЛЯ НАРУЖНОГО ТОЧЕНИЯ PSBN Пластины сменные Державки Наружное точение Тип Показана правая державка Финишная FH (09ТОКАРНЫЙ ИНСТРУМЕНТ MITSUBISHI ДЛЯ НАРУЖНОГО ТОЧЕНИЯ PSBN Пластины сменные Державки Наружное точение Тип Показана правая державка. Финишная FH (09,12) Получистовая - Черновая RP (12) Чистовая LP (12) Нержавеющая сталь MS (12,15,19) (09,12) Получистовая MP (12,15,19) Класс G R/L Получистовая MK (12) КНБ (12) Обозначение Наличие Обозначение пластины Размеры (мм) 1 Р И У4 R L H B LF LH HF WF Опорная пластина Штифт опорной пластины Движущая пружина Зажимной рычаг Крепёжный винт Ключ PSBNR/L1212F09 090300 12 12 80 20 12 13 - - HLS2 LLCL13S LLCS105 HKY20R PSBNR/L1616H09 SNMA 090300 16 16 100 22 16 13 LLSSN33 LLP23 - LLCL13 LLCS106 HKY25R PSBNR/L2020K12 SNMG SNMM SNGA 120400 20 20 125 28 20 17 LLSSN42 LLP14 - LLCL14 LLCS108 HKY30R PSBNR/L2525M12 120400 25 25 150 25 25 22 LLSSN42 LLP14 - LLCL14 LLCS108 HKY30R PSBNR/L2525M15 SNGG 150600 25 25 150 33 25 22 LLSSN53 LLP15 - LLCL25 LLCS508 HKY30R PSBNR/L3232P19 190600 32 32 170 40 32 27 LLSSN63 LLP16 - LLCL16 LLCS310 HKY40R Момент затяжки (N м) LLCS105=1.5, LLCS106=2.2, LLCS108=3.3, LLCS508=3.3, LLCS310=7.0 MSBN Наружное Тип с двойным прижимом точение Для тяжелого резания заготовок GAMF 6° 1з “1 -"KAPR LH LF GAMP 6' Показана правая державка. Получистовая MH (19) Черновое HZ Получистовая Стандарт (19) Черновое HX (19) Получистовая MS (19) Черновое HV Получистовая - Черновая RP (19) Класс M (19) Обозначение Наличие Обозначение пластины Размеры (мм) m & 0 R H B LF LH HF WF Опорная пластина Штифт опорной пластины Прихват Крепёжный винт Ключ MSBNR3232P19 SNMG SNMM SNMA 190600 32 32 170 41 32 27 MSSN63 MP6 CKW6 LS25 HKY40R MSBNR4040R19 190600 40 40 200 41 40 35 MSSN63 MP6 CKW6 LS25 HKY40R Момент затяжки (N м) LS25=8.2 (Примечание) Изображения пластин, буквы обозначают вид стружколома, цифры обозначают размеры пластин. Есть на складе. Пластины типа PSBN >-A108 A113 КНБ и ПКА пластины >-B028,B049 Со склада в Японии. Пластины типа MSBN >-A109 A113 Рекомендуемые режимы резания >-Д072 |
|||||
