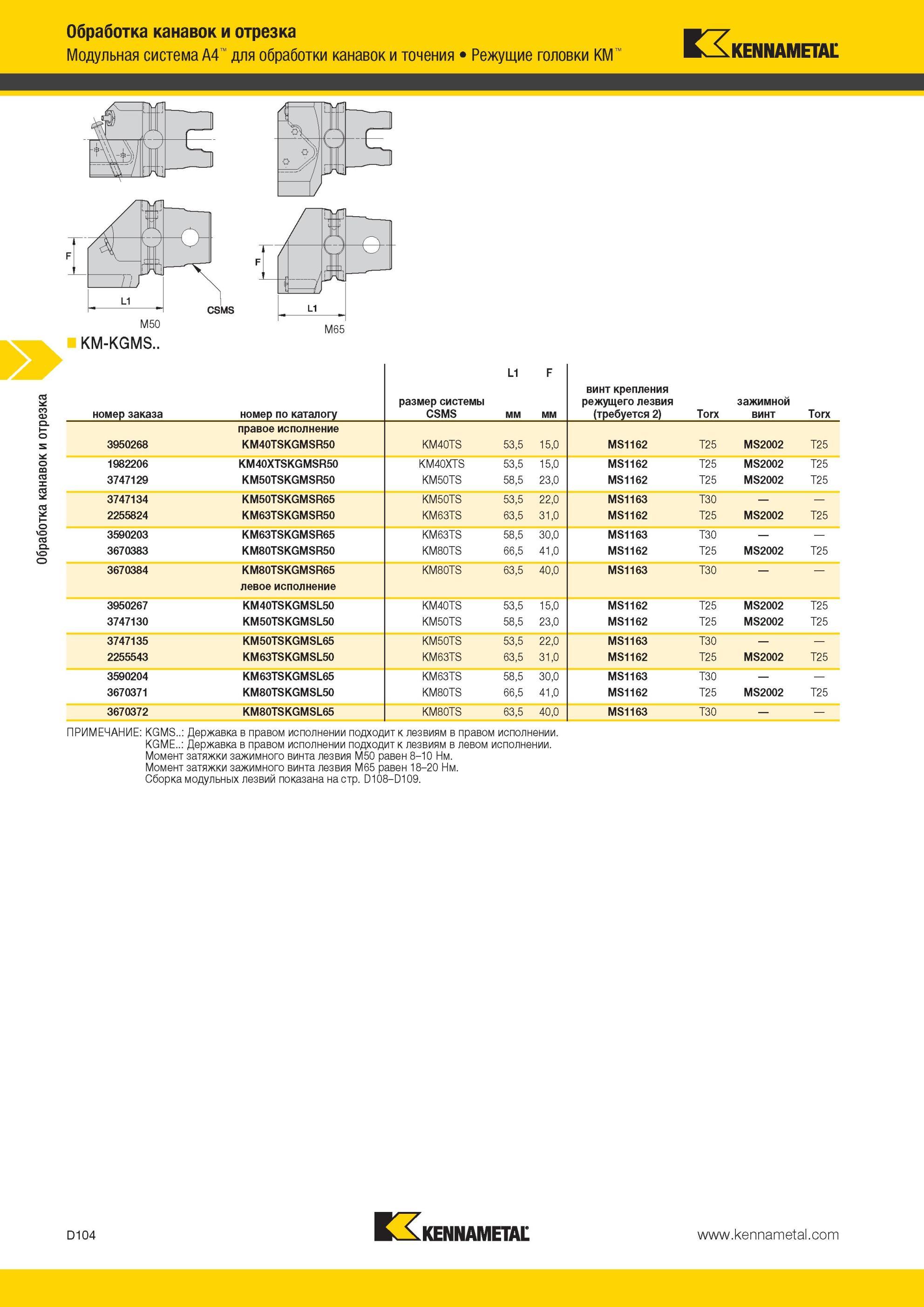

494 Мастер-каталог KENNAMETAL 2013 Металлорежущий инструмент Стр.D104 |
|||||
Режущие головки Kennametal KM KM-KGMS L1 F номер заказа номер по каталогу размер системы CSMS мм винт крепления режущего лезвия (требуется 2) Torx зажРежущие головки Kennametal KM KM-KGMS.. L1 F номер заказа номер по каталогу размер системы CSMS мм винт крепления режущего лезвия (требуется 2) Torx зажимной винт Torx правое исполнение 3950268 KM40TSKGMSR50 KM40TS 53,5 15,0 MS1162 T25 MS2002 T25 1982206 KM40XTSKGMSR50 KM40XTS 53,5 15,0 MS1162 T25 MS2002 T25 3747129 KM50TSKGMSR50 KM50TS 58,5 23,0 MS1162 T25 MS2002 T25 3747134 KM50TSKGMSR65 KM50TS 53,5 22,0 MS1163 T30 2255824 KM63TSKGMSR50 KM63TS 63,5 31,0 MS1162 T25 MS2002 T25 3590203 KM63TSKGMSR65 KM63TS 58,5 30,0 MS1163 T30 3670383 KM80TSKGMSR50 KM80TS 66,5 41,0 MS1162 T25 MS2002 T25 3670384 KM80TSKGMSR65 KM80TS 63,5 40,0 MS1163 T30 левое исполнение 3950267 KM40TSKGMSL50 KM40TS 53,5 15,0 MS1162 T25 MS2002 T25 3747130 KM50TSKGMSL50 KM50TS 58,5 23,0 MS1162 T25 MS2002 T25 3747135 KM50TSKGMSL65 KM50TS 53,5 22,0 MS1163 T30 2255543 KM63TSKGMSL50 KM63TS 63,5 31,0 MS1162 T25 MS2002 T25 3590204 KM63TSKGMSL65 KM63TS 58,5 30,0 MS1163 T30 3670371 KM80TSKGMSL50 KM80TS 66,5 41,0 MS1162 T25 MS2002 T25 3670372 KM80TSKGMSL65 KM80TS 63,5 40,0 MS1163 T30 ПРИМЕЧАНИЕ KGMS.. Державка в правом исполнении подходит к лезвиям в правом исполнении. KGME.. Державка в правом исполнении подходит к лезвиям в левом исполнении. Момент затяжки зажимного винта лезвия M50 равен 8-10 Нм. Момент затяжки зажимного винта лезвия M65 равен 18-20 Нм. Сборка модульных лезвий показана на стр. D108-D109. D104 Обработка канавок и отрезка Модульная система A4 для обработки канавок и точения |
|||||
