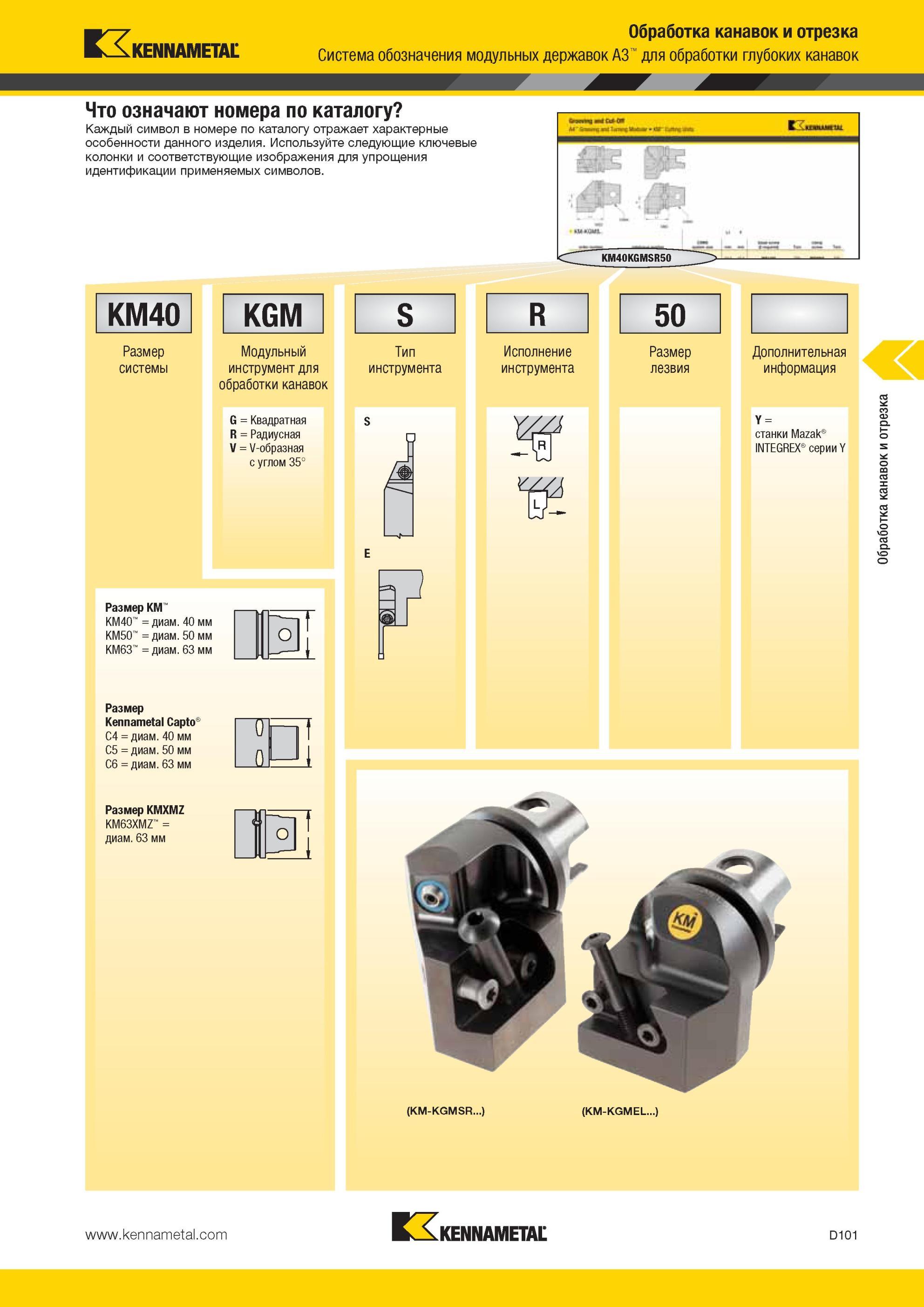

Система обозначения модульных державок Kennametal A3 для обработки глубоких канавок KM40 KGM Размер системы Модульный инструмент для обработки канавок

Система обозначения модульных державок Kennametal A3 для обработки глубоких канавок KM40 KGM Размер системы Модульный инструмент для обработки канавок G = Квадратная R = Радиусная V = V-образная с углом 35° Размер KM KM40 = диам. 40 мм KM50 = диам. 50 мм KM63 = диам. 63 мм Размер Capto C4 = диам. 40 мм C5 = диам. 50 мм C6 = диам. 63 мм Размер KMXMZ KM63XMZ = диам. 63 мм о 0 1 0 1 <; 3 S R 50 Тип инструмента Исполнение инструмента Размер лезвия 1 IZZI Дополнительная информация Y = станки Mazak INTEGREX серии Y (KM-KGMSR.. (KM-KGMEL...) S E D101 Обработка канавок и отрезка Обработка канавок и отрезка Что означают номера по каталогу Каждый символ в номере по каталогу отражает характерные особенности данного изделия. Используйте следующие ключевые колонки и соответствующие изображения для упрощения идентификации применяемых символов.
