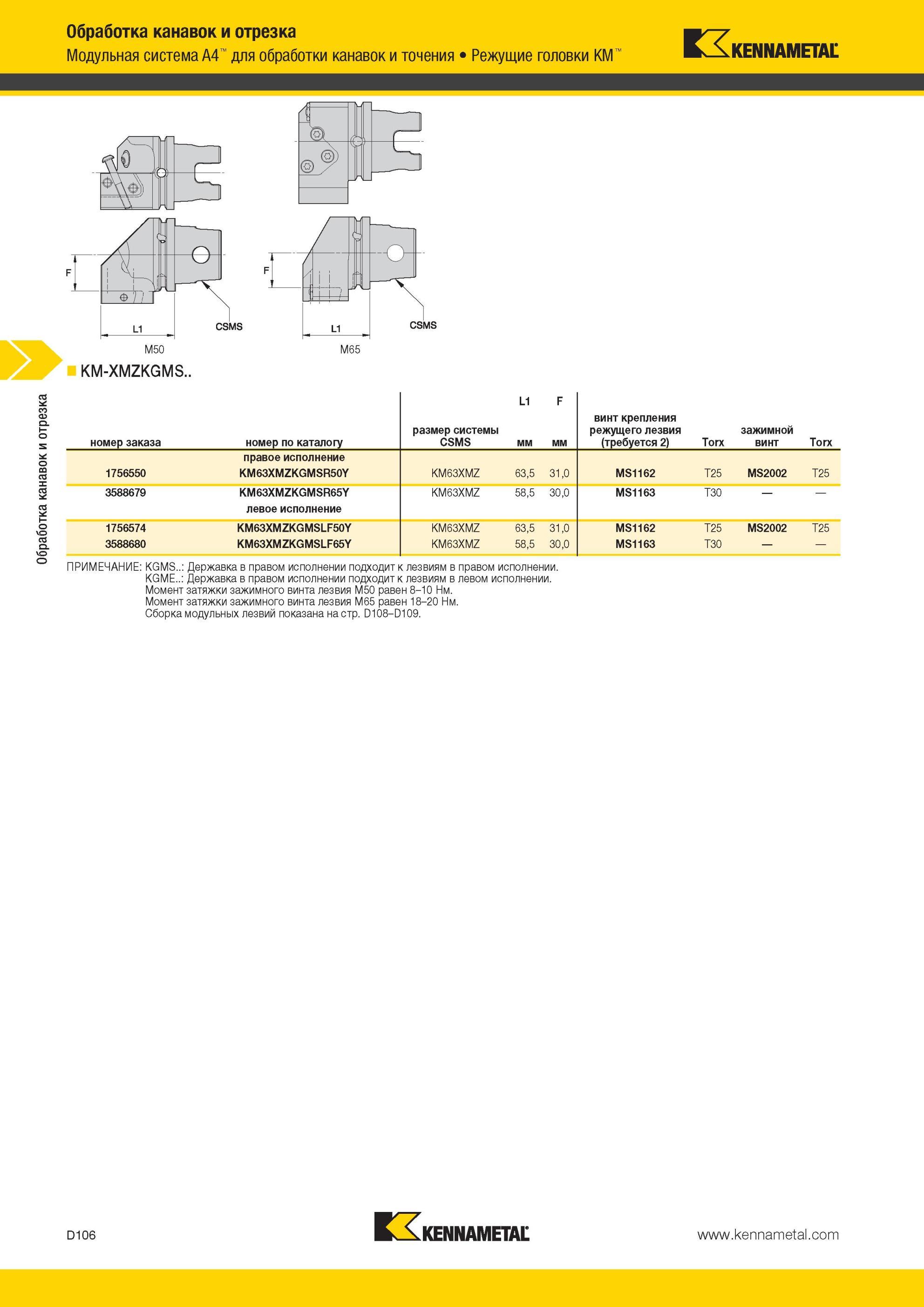

Модульная система Kennametal A4 для обработки канавок и точения Режущие головки KM M50 KM-XMZKGMS.. L1 F номер заказа номер по каталогу размер системы CSMS мм винт крепления режущего лезвия (требуется 2) Torx зажимной винт Torx правое исполнение 1756550 KM63XMZKGMSR50Y KM63XMZ 63,5 31,0 MS1162 T25 MS2002 T25 3588679 KM63XMZKGMSR65Y левое исполнение KM63XMZ 58,5 30,0 MS1163 T30 1756574 KM63XMZKGMSLF50Y KM63XMZ 63,5 31,0 MS1162 T25 MS2002 T25 3588680 KM63XMZKGMSLF65Y KM63XMZ 58,5 30,0 MS1163 T30 ПРИМЕЧАНИЕ KGMS.. Державка в правом исполнении подходит к лезвиям в правом исполнении. KGME.. Державка в правом исполнении подходит к лезвиям в левом исполнении. Момент затяжки зажимного винта лезвия M50 равен 8-10 Нм. Момент затяжки зажимного винта лезвия M65 равен 18-20 Нм. Сборка модульных лезвий показана на стр. D108-D109. D106 Обработка канавок и отрезка
