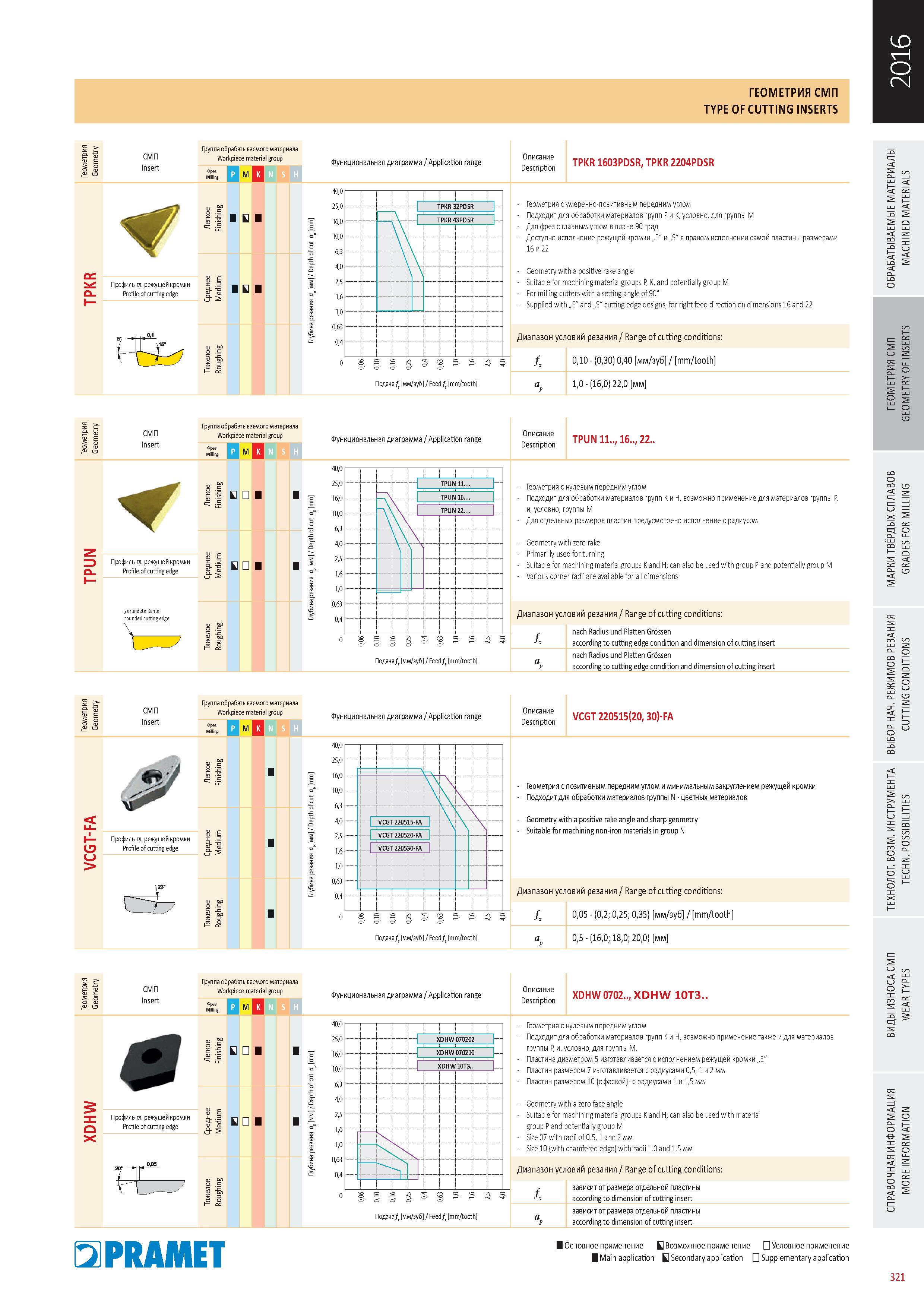

Режущие фрезерные сменные пластины Pramet Геометрия СМП

Режущие фрезерные сменные пластины Pramet Геометрия СМП

Режущие фрезерные сменные пластины Pramet Геометрия СМП _ TYPE OF CUTTING INSERTS СМП Insert Группа обрабатываемого материала Workpiece material group MST, p M N S h Функциональная диаграмма / Application range tassr H I of S i 16,0 10,06,3 -4,02,5 -1,61,00,63 -0,4- -I 1 PKR 2PDS R b w -1 1 PKR 4 V I S- S- g S а мм/зуб / Feed 1,6 2,5 4,0 Описание Description TPKR1603PDSR, TPKR 2204PDSR Геометрия с умеренно-позитивным передним углом Подходит для обработки материалов групп P и K, условно, для группы M Для фрез с главным углом в плане 90 град Доступно исполнение режущей кромки „Е" и „S" в правом исполнении самой пластины размерами 16 и 22 Geometry with a positive rake angle Suitable for machining material groups P, K, and potentially group M For milling cutters with a setting angle of 90° Supplied with „E" and „S" cutting edge designs, for right feed direction on dimensions 16 and 22 Диапазон условий резания / Range of cutting conditions fz 0,10 (0,30) 0,40 мм/зуб / mm/tooth 1,0 (16,0) 22,0 мм СМП Insert брабатываемого материала rkpiece material group p M N S h Функциональная диаграмма / Application range HDB rounded cutting edge 40.0 25.0 16.0 -10,0 -6,3 4.0 2.5 1.6 1.0 -0,63 0,4 tpun п TPUN 16. I TPUN 22. 0,63 1,0 1,6 2,5 4,0 Описание Description TPUN 11 16 22 Геометрия с нулевым передним углом Подходит для обработки материалов групп К и Н, возможно применение для материалов группы P, и, условно, группы M Для отдельных размеров пластин предусмотрено исполнение с радиусом Geometry with zero rake Primarilly used for turning Suitable for machining material groups K and H; can also be used with group P and potentially group M Various corner radii are available for all dimensions Диа пазон условий резания / Range of cutting conditions r nach Radius und Platten Grossen according to cutting edge condition and dimension of cutting insert nach Radius und Platten Grossen according to cutting edge condition and dimension of cutting insert E H MS li атываемого материала ece material group I M N S h J (.J sssr H Функциональная диаграмма / Application range 40.0 25.0 16.0 -10,0 -6,3 4.0 -2,5 1.0 -0,63 0,4 \\ i\ VCGT 220515-FA VCGT 220530-FA i i 1 0,06 0,10 0,16 0,25 0,4 0,63 1,0 1,6 2,5 4,0 Описание Description VCGT 220515(20, 30)-FA Геометрия с позитивным передним углом и минимальным закруглением режущей кромки Подходит для обработки материалов группы N цветных материалов Geometry with a positive rake angle and sharp geometry Suitable for machining non-iron materials in group N Диапазон условий резания / Range of cutting conditions f 0,05 (0,2; 0,25; 0,35) мм/зуб / mm/tooth 0,5 (16,0; 18,0; 20,0) мм 55 5 о ST I Функциональная диаграмма / Application range 16,0 -10,0 -6,3 4.0 2.5 1.6 1.0 -0,63 0,4 XDHW 070202 XDHW 070210 XDHW 10T3 s 0,06 0,10 0,16 0,25 0,4 0,63 1,0 1,6 2,5 4,0 Подача мм/зуб / Feed mm/tooth Описание Description XDHW 0702 XDHW 10T3 Геометрия с нулевым передним углом Подходит для обработки материалов групп K и Н, возможно применение также и для материалов группы P, и, условно, для группы M. Пластина диаметром 5 изготавливается с исполнением режущей кромки „Е" Пластин размером 7 изготавливается с радиусами 0,5, 1 и 2 мм Пластин размером 10 (с фаской)- с радиусами 1 и 1,5 мм Geometry with a zero face angle Suitable for machining material groups K and H; can also be used with material group P and potentially group M Size 07 with radii of 0.5, 1 and 2 мм Size 10 (with chamfered edge) with radii 1.0 and 1.5 мм Диапазон условий резания / Range of cutting conditions f зависит от размера отдельной пластины according to dimension of cutting insert зависит от размера отдельной пластины according to dimension of cutting insert i 40,0 a 40,0 a Pramet I Основное применение В Возможное применение Условное применение I Main application В Secondary application Supplementary application 321
