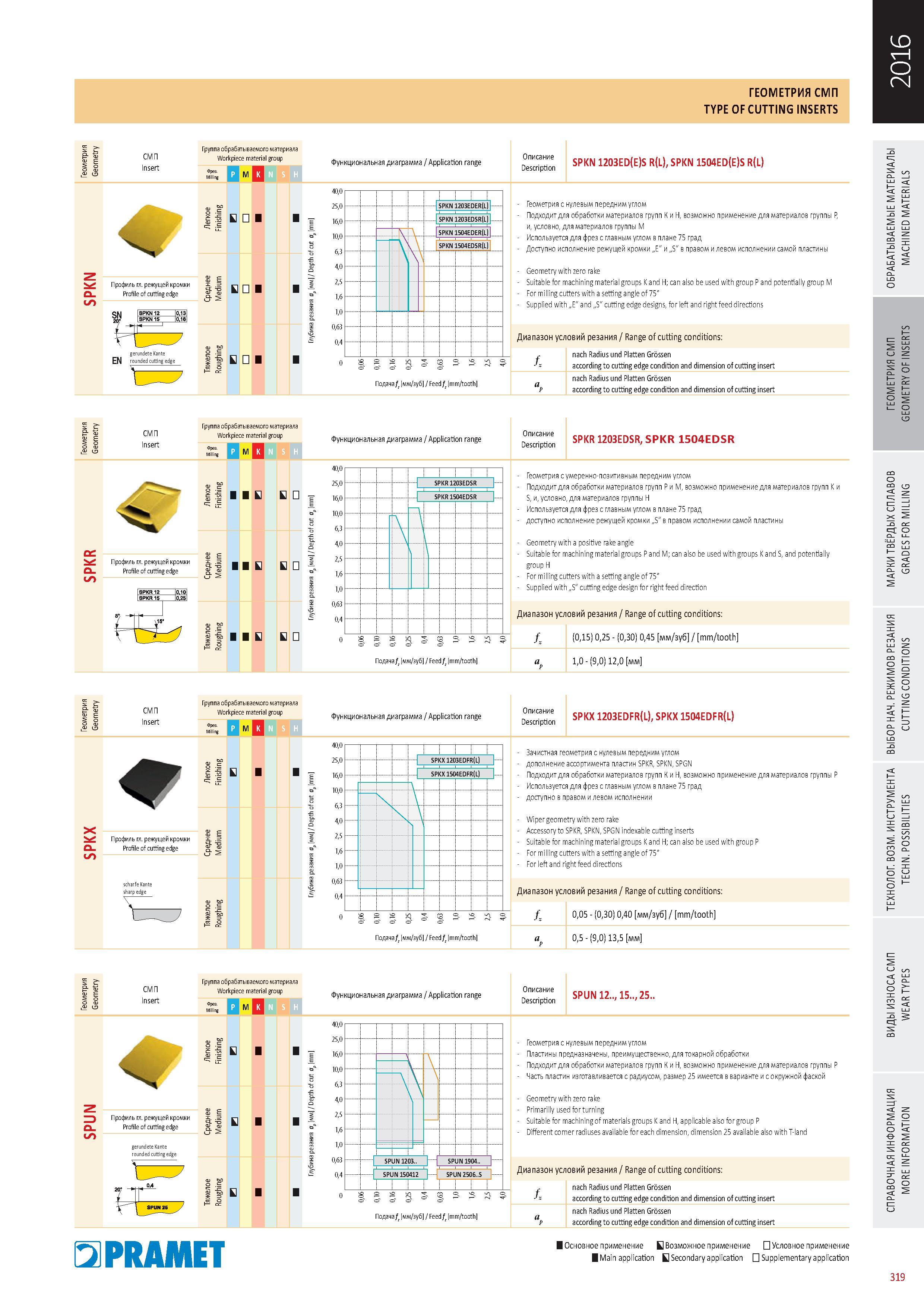

Режущие фрезерные сменные пластины Pramet Геометрия СМП _ TYPE OF CUTTING INSERTS a. WO Группа обрабатываемого материала СМП Workpiece material group Insert СМП Insert 14 M 14 N S h EDI EDI Группа обрабатываемого материала Workpiece material group 1 4 N S h В E В Функциональная диаграмма / Application range Описание Description SPKN 1203ED(E)S R(L), SPKN 1504ED(E)S R(L) 16,0 -10,0 H -1 SPKN 1203EDSR(L) SPKN 1504EDER(L) 1 SPKN 1504EDSR(L Y Подача f мм/зуб / Feed f mm/tooth Функциональная диаграмма / Application range Геометрия с нулевым передним углом Подходит для обработки материалов групп К и Н, возможно применение для материалов группы P, и, условно, для материалов группы M Используется для фрез с главным углом в плане 75 град Доступно исполнение режущей кромки „Е" и „S" в правом и левом исполнении самой пластины Geometry with zero rake Suitable for machining material groups K and H; can also be used with group P and potentially group M For milling cutters with a setting angle of 75° Supplied with „E" and „S" cutting edge designs, for left and right feed directions Диапазон условий резания / Range of cutting conditions r nach Radius und Platten Grossen according to cutting edge condition and dimension of cutting insert nach Radius und Platten Grosser p according to cutting edge condition and dimension of cutting insert 40.0 25.0 16.0 -10,0 -6,3 4.0 2.5 1.6 1.0 -0,63 0,4 SPKR 1203EDSR SPKR 1504EDSR 0,25 0,4 0,63 1,0 1,6 2,5 4,0 Описание Description SPKR1203EDSR, SPKR 1504EDSR Геометрия с умеренно-позитивным передним углом Подходит для обработки материалов групп P и M, возможно применение для материалов групп K и S, и, условно, для материалов группы H Используется для фрез с главным углом в плане 75 град доступно исполнение режущей кромки „S" в правом исполнении самой пластины Geometry with a positive rake angle Suitable for machining material groups P and M; can also be used with groups K and S, and potentially group H For milling cutters with a setting angle of 75° Supplied with „S" cutting edge design for right feed direction Диапазон условий резания / Range of cutting conditions (0,15) 0,25 (0,30) 0,45 мм/зуб / mm/tooth 1,0 (9,0) 12,0 мм i s i 3 H 3s E II X a UK атываемого материала ece material group I M 14 N S h USSr Функциональная диаграмма / Application range 40.0 25.0 16.0 -10,0 -6,3 4.0 2.5 1.6 1.0 -0,63 0,4 -1 SP X 150 4EDF (L) 1- 0,06 0,10 0,16 0,25 0,4 0,63 1,0 1,6 2,5 4,0 Описание Description SPKX 1203EDFR(L), SPKX 1504EDFR(L) Зачистная геометрия с нулевым передним углом дополнение ассортимента пластин SPKR, SPKN, SPGN Подходит для обработки материалов групп К и Н, возможно применение для материалов группы P Используется для фрез с главным углом в плане 75 град доступно в правом и левом исполнении Wiper geometry with zero rake Accessory to SPKR, SPKN, SPGN indexable cutting inserts Suitable for machining material groups K and H; can also be used with group P For milling cutters with a setting angle of 75° For leftand right feed directions Диапазон условий резания / Range of cutting conditions 0,05 (0,30) 0,40 мм/зуб / mm/tooth 0,5 (9,0) 13,5 мм 55 5 о a U rounded cutting edge k n s h Функциональная диаграмма / Application range 40.0 25.0 16.0 -10,0 -6,3 4.0 2.5 1.6 1.0 -0,63 0,4 ...lit SPUN 1203 H SPUN 150412 0,06 0,10 0,16 0,25 0,4 0,63 1,0 1,6 2,5 4,0 Подача f мм/зуб / Feed f mm/tooth Описание Description SPUN 12 15 25 Геометрия с нулевым передним углом Пластины предназначены, преимущественно, для токарной обработки Подходит для обработки материалов групп К и Н, возможно применение для материалов группы P Часть пластин изготавливается с радиусом, размер 25 имеется в варианте и с окружной фаской Geometry with zero rake Primarilly used for turning Suitable for machining of materials groups K and H, applicable also for group P Different corner radiuses available for each dimension, dimension 25 available also with T-land Диапазон условий резания / Range of cutting conditions nach Radius und Platten Grossen according to cutting edge condition and dimension of cutting insert nach Radius und Platten Grossen according to cutting edge condition and dimension of cutting insert i I Pramet I Основное применение В Возможное применение Условное применение I Main application В Secondary application Supplementary application 40,0 4,0 / Feed f 1904 a 319
