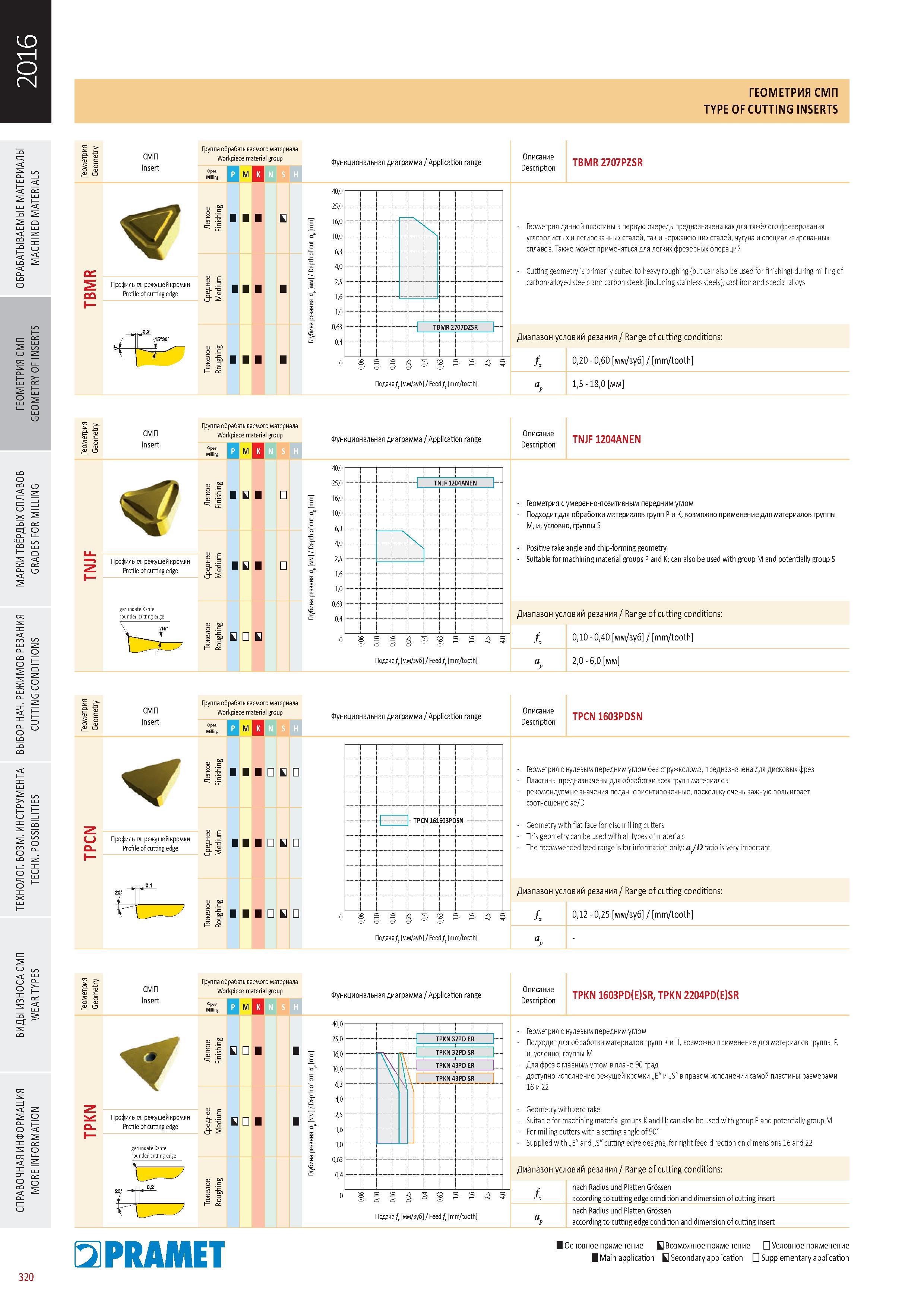

Режущие фрезерные сменные пластины Pramet Геометрия СМП _ TYPE OF CUTTING INSERTS 3 H 5s СМП Insert Группа обрабатываемого материала Workpiece material group Функциональная диаграмма / Application range 40,0 25,0 I 16,0 10,0 cut of 6,3 I 4,0 I 2,5 0“ 1,6 i 0,63 4 1 T MR 2 07DZ SR 1- 0 0,06 0,10 0,16 0,25 0,4 0,63 1,0 1,6 2,5 4,0 Подача мм/зуб / Feed mm/tooth Описание Description TBMR 2707PZSR Геометрия данной пластины в первую очередь предназначена как для тяжёлого фрезерования углеродистых и легированных сталей, так и нержавеющих сталей, чугуна и специализированных сплавов. Также может применяться для легких фрезерных операций Cutting geometry is primarily suited to heavy roughing (but can also be used for finishing) during milling carbon-alloyed steels and carbon steels (including stainless steels), cast iron and special alloys Диапазон условий резания / Range of cutting conditions fz 0,20 0,60 мм/зуб / mm/tooth 1,5 18,0 мм E СМП Insert Группа обрабатываемого материала Workpiece material group If ti-sr- U II E E Функциональная диаграмма / Application range 40.0 25.0 16.0 -10,0 -6,3 40 2 5 16 10 0 6 3 0,4 1 S 4 0,16 0,25 0,4 0,63 1,0 1,6 2,5 4,0 5ача мм/зуб / Feed mm/tooth Описание Description TNJF1204ANEN Геометрия с умеренно-позитивным передним углом Подходит для обработки материалов групп P и К, возможно применение для материалов группы M, и, условно, группы S Positive rake angle and chip-forming geometry Suitable for machining material groups P and K; can also be used with group M and potentially group S Диапазон условий резания / Range of cutting conditions fz 0,10 0,40 мм/зуб / mm/tooth 2,0 6,0 мм is il атываемого материала ece material group Mr, 14 M 14 N S h J HD Профиль :=:гки J в E Функциональная диаграмма / Application range 0,06 0,10 0,16 0,25 0,4 0,63 1,0 1,6 2,5 4,0 Описание Description TPCN 1603PDSN Геометрия с нулевым передним углом без стружколома, предназначена для дисковых фрез Пластины предназначены для обработки всех групп материалов рекомендуемые значения подач- ориентировочные, поскольку очень важную роль играет соотношение ae/D Geometry with flat face for disc milling cutters This geometry can be used with all types of materials Диапазон условий резания / Range of cutting conditions fz 0,12 0,25 мм/зуб / mm/tooth x p м 4N S Hl JiBDI f I npt:=:rK" U hdb Функциональная диаграмма / Application range 16,0 -10,0 6,3 -4,02,5 -1,61,00,63 -0,4- T PKN 3 2PD E R 1- \\ v TPKN 32PD SR TPKN 43PD ER 1 PKN 4 3PD S R 0 0,06 0,10 0,16 0,25 0,4 0,63 1,0 1,6 2,5 4,0 Подача мм/зуб / Feed mm/tooth Описание Description TPKN 1603PD(E)SR, TPKN 2204PD(E)SR Геометрия с нулевым передним углом Подходит для обработки материалов групп К и Н, возможно применение для материалов группы P, и, условно, группы M Для фрез с главным углом в плане 90 град доступно исполнение режущей кромки „Е" и „S" в правом исполнении самой пластины размерами 16 и 22 Geometry with zero rake Suitable for machining material groups K and H; can also be used with group P and potentially group M For milling cutters with a setting angle of 90° Supplied with „E" and „S" cutting edge designs, for right feed direction on dimensions 16 and 22 Диапазон условий резания / Range of cutting conditions fz nach Radius und Platten Grossen according to cutting edge condition and dimension of cutting insert nach Radius und Platten Grossen according to cutting edge condition and dimension of cutting insert Pramet I Основное применение В Возможное применение Условное применение I Main application В Secondary application Supplementary application of The recoммended feed range is for information only aJD ratio is very important a 40,0 a 320
