РЕЖИМЫ РЕЗАНИЯ INGERSOLL для сверл сменными пластинами Основные группы по ISO Материал заготовки Примечания Термообработка Твердость Группа обрабатываемости Ско

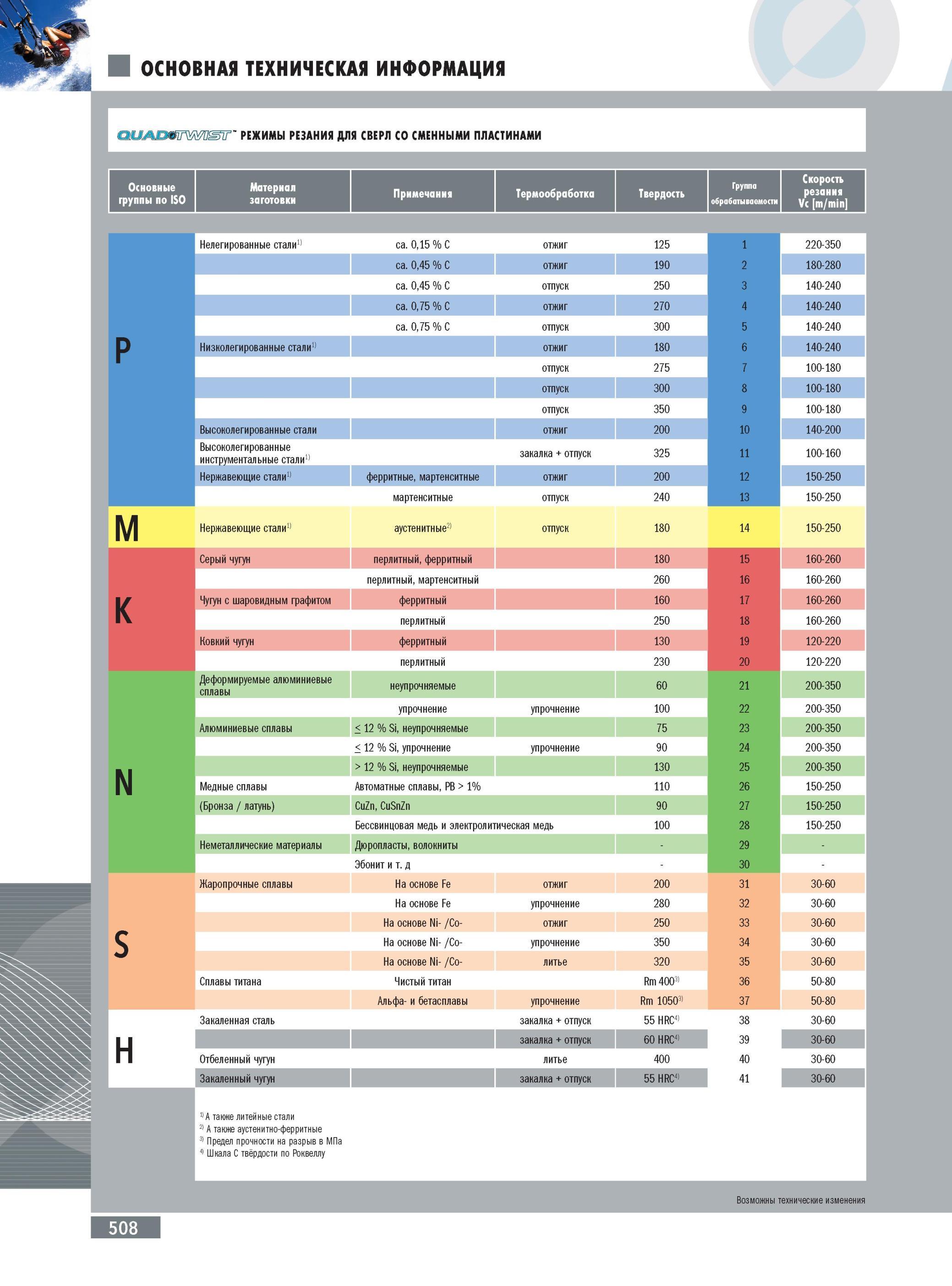

РЕЖИМЫ РЕЗАНИЯ INGERSOLL для сверл сменными пластинами Основные группы по ISO Материал заготовки Примечания Термообработка Твердость Группа обрабатываемости Скорость резания Vc m/min Нелегированные стали1 ca. 0,15 C отжиг 5 2 1 1 220-350 ca. 0,45 C отжиг 9 О 2 180-280 ca. 0,45 C отпуск 250 3 140-240 ca. 0,75 C отжиг 270 4 140-240 ca. 0,75 C отпуск 300 5 140-240 P Низколегированные стали11 отжиг 8 О 6 140-240 1 отпуск 275 7 100-180 отпуск 300 8 100-180 отпуск 350 9 100-180 Высоколегированные стали отжиг 200 10 140-200 Высоколегированные инструментальные стали11 закалка отпуск 325 11 100-160 Нержавеющие стали11 ферритные, мартенситные отжиг 200 12 150-250 мартенситные отпуск 240 13 150-250 M Нержавеющие стали11 аустенитные21 отпуск 8 О 14 150-250 Серый чугун перлитный, ферритный 8 О 15 160-260 перлитный, мартенситный 260 16 160-260 11 Чугун с шаровидным графитом ферритный 6 О 17 160-260 K перлитный 250 18 160-260 Ковкий чугун ферритный 3 о 19 120-220 перлитный 230 20 120-220 Деформируемые алюминиевые сплавы неупрочняемые 60 21 200-350 упрочнение упрочнение22 200-350 Алюминиевые сплавы < 12 Si, неупрочняемые 75 23 200-350 < 12 Si, упрочнение упрочнение 90 24 200-350 11 > 12 Si, неупрочняемые 3 О 25 200-350 N Медные сплавы Автоматные сплавы, PB > 1% 110 26 150-250 (Бронза латунь) CuZn, CuSnZn 90 27 150-250 Бессвинцовая медь и электролитическая медь28 150-250 Неметаллические материалы Дюропласты, волокниты 29 Эбонит и т. д 30 Жаропрочные сплавы На основе Fe отжиг 200 31 30-60 На основе Fe упрочнение 280 32 30-60 На основе Ni- /Co- отжиг 250 33 30-60 S На основе Ni- /Co- упрочнение 350 34 30-60 j На основе Ni- /Co- литье 320 35 30-60 Сплавы титана Чистый титан Rm 4003 36 50-80 Альфа- и бетасплавы упрочнение Rm 10503) 37 50-80 Закаленная сталь закалка отпуск 55 HRC41 38 30-60 закалка отпуск 60 HRC41 39 30-60 Отбеленный чугун литье 400 40 30-60 Закаленный чугун закалка отпуск 55 HRC41 41 30-60 1 А также литейные стали 2) А также аустенитно-ферритные 3) Предел прочности на разрыв в МПа 4) Шкала С твёрдости по Роквеллу Возможны технические изменения 508 Осевой режущий инструмент Ingersoll Техническая информация
