Сверление отверстий в металле Режимы резания Ingersoll для сверлильного инструмента сменными режущими твердосплавными пластинами РЕЖИМЫ РЕЗАНИЯ ДЛЯ СВЕРЛ СО СМЕ

Сверление отверстий в металле Режимы резания Ingersoll для сверлильного инструмента сменными режущими твердосплавными пластинами РЕЖИМЫ РЕЗАНИЯ ДЛЯ СВЕРЛ СО СМЕ

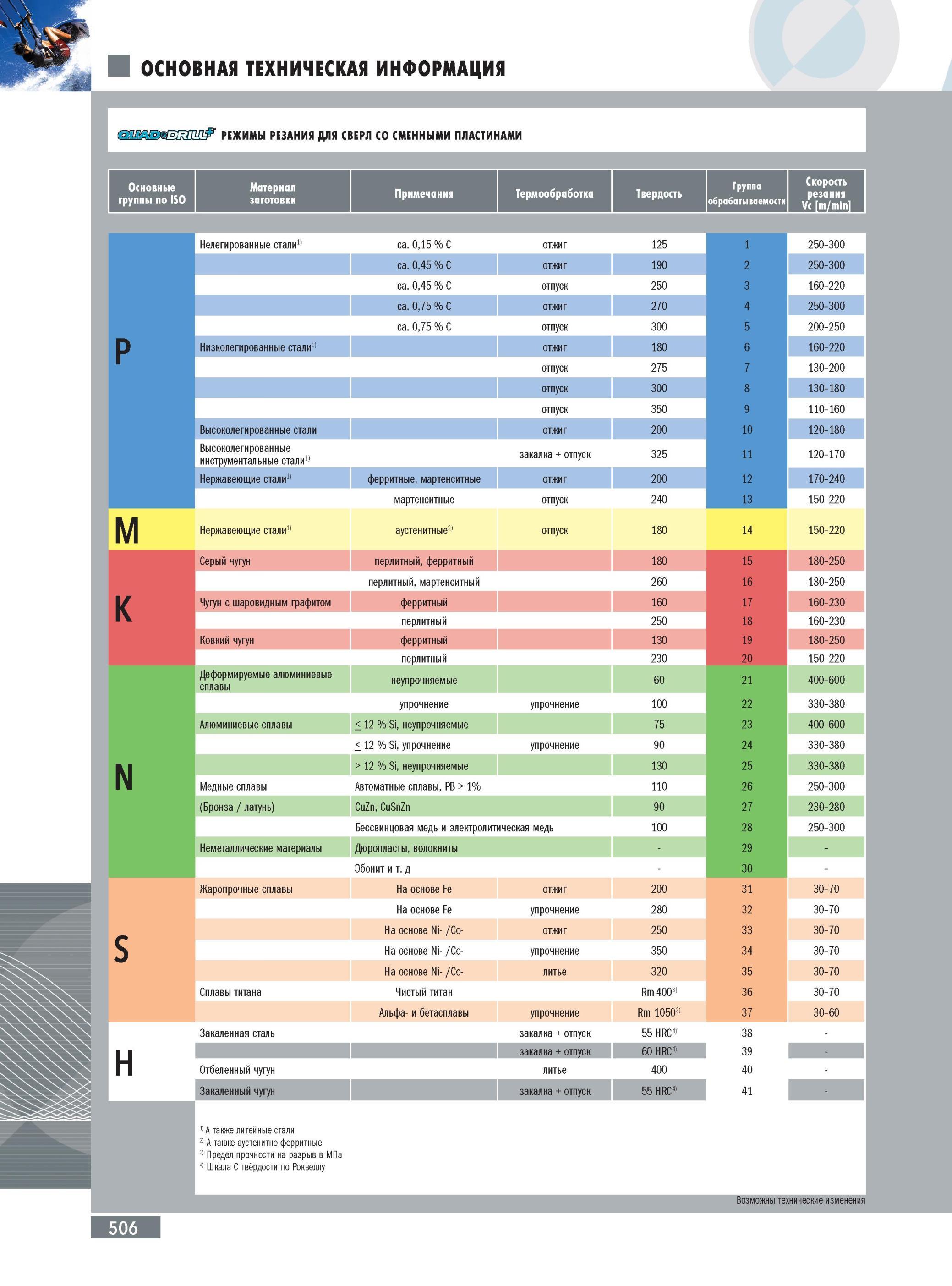

Сверление отверстий в металле Режимы резания Ingersoll для сверлильного инструмента сменными режущими твердосплавными пластинами РЕЖИМЫ РЕЗАНИЯ ДЛЯ СВЕРЛ СО СМЕННЫМИ ПЛАСТИНАМИ Основные группы по ISO Материал заготовки Примечания Термообработка Твердость Группа обрабатываемости Скорость резания Vc m/min Нелегированные стали1 ca. 0,15 C отжиг 5 2 1 1 250-300 ca. 0,45 C отжиг 9 О 2 250-300 ca. 0,45 C отпуск 250 3 160-220 ca. 0,75 C отжиг 270 4 250-300 ca. 0,75 C отпуск 300 5 200-250 P Низколегированные стали11 отжиг 8 О 6 160-220 отпуск 275 7 130-200 отпуск 300 8 130-180 отпуск 350 9 110-160 Высоколегированные стали отжиг 200 10 120-180 Высоколегированные инструментальные стали11 закалка отпуск 325 11 120-170 Нержавеющие стали11 ферритные, мартенситные отжиг 200 12 170-240 мартенситные отпуск 240 13 150-220 M Нержавеющие стали11 аустенитные21 отпуск 8 О 14 150-220 Серый чугун перлитный, ферритный 8 О 15 180-250 перлитный, мартенситный 260 16 180-250 V Чугун с шаровидным графитом ферритный 6 О 17 160-230 14 перлитный 250 18 160-230 Ковкий чугун ферритный 3 О 19 180-250 перлитный 230 20 150-220 Деформируемые алюминиевые сплавы неупрочняемые 6 о 21 400-600 упрочнение упрочнение 100 22 330-380 Алюминиевые сплавы < 12 Si, неупрочняемые 5 23 400-600 < 12 Si, упрочнение упрочнение 90 24 330-380 м > 12 Si, неупрочняемые 3 о 25 330-380 N Медные сплавы Автоматные сплавы, PB > 1% 110 26 250-300 (Бронза латунь) CuZn, CuSnZn 90 27 230-280 Бессвинцовая медь и электролитическая медь28 250-300 Неметаллические материалы Дюропласты, волокниты 29 Эбонит и т. д 30 Жаропрочные сплавы На основе Fe отжиг 200 31 30-70 На основе Fe упрочнение 280 32 30-70 На основе Ni- /Co- отжиг 250 33 30-70 S На основе Ni- /Co- упрочнение 350 34 30-70 На основе Ni- /Co- литье 320 35 30-70 Сплавы титана Чистый титан Rm 4003 36 30-70 Альфа- и бетасплавы упрочнение Rm 10503) 37 30-60 Закаленная сталь закалка отпуск 55 HRC41 38 м закалка отпуск 60 HRC41 39 Отбеленный чугун литье 400 40 Закаленный чугун закалка отпуск 55 HRC41 41 1 А также литейные стали 2) А также аустенитно-ферритные 3) Предел прочности на разрыв в МПа 4) Шкала С твёрдости по Роквеллу Возможны технические изменения 506 Осевой режущий инструмент Ingersoll Техническая информация
