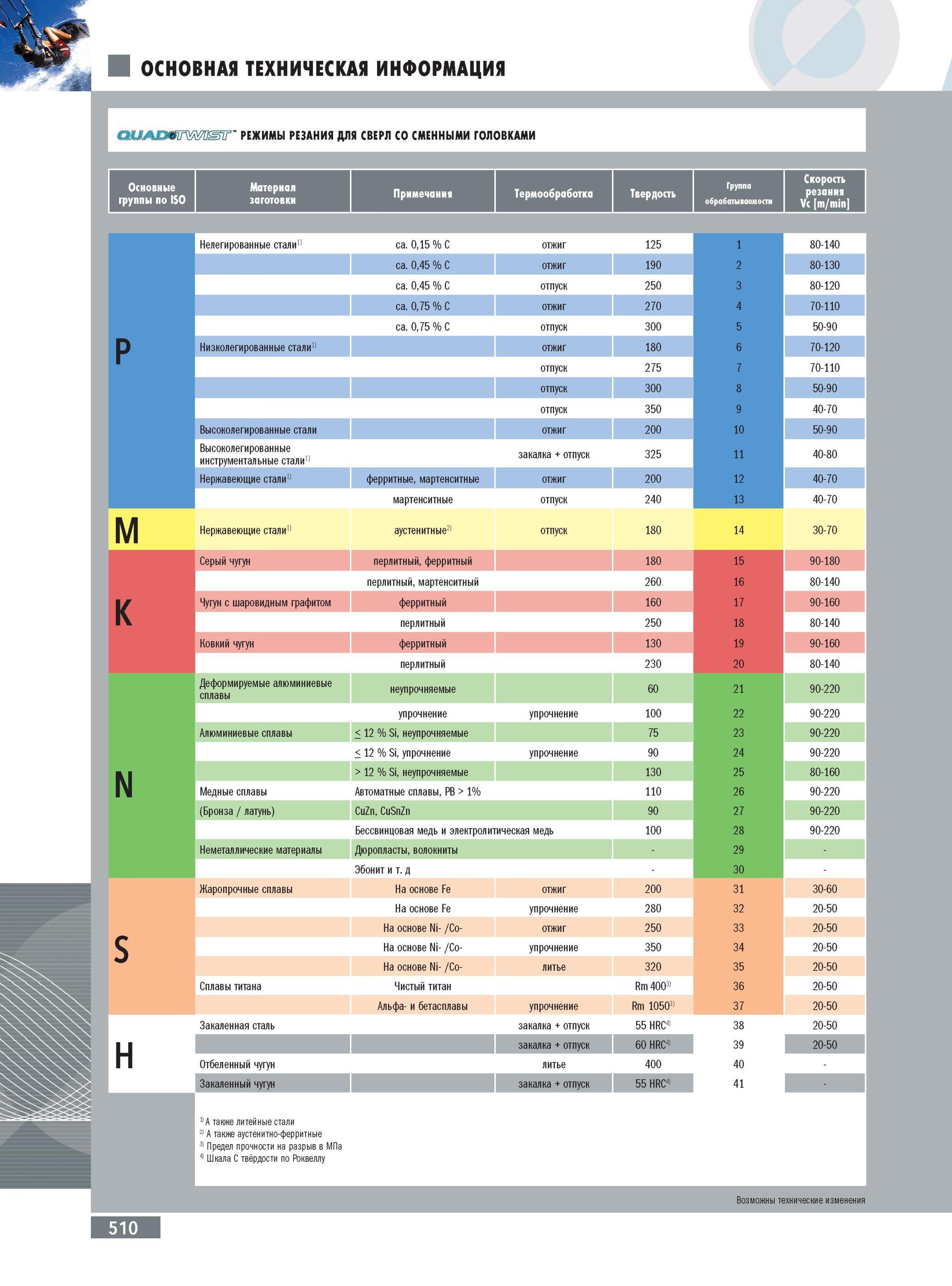

РЕЖИМЫ РЕЗАНИЯ для сверл Ingersoll со сменными головками Основные группы по ISO Материал заготовки Примечания Термообработка Твердость Группа обрабатываемости С

РЕЖИМЫ РЕЗАНИЯ для сверл Ingersoll со сменными головками Основные группы по ISO Материал заготовки Примечания Термообработка Твердость Группа обрабатываемости Скорость резания Vc m/min Нелегированные стали1 ca. 0,15 C отжиг 5 2 1 1 80-140 ca. 0,45 C отжиг 9 О 2 80-130 ca. 0,45 C отпуск 250 3 80-120 ca. 0,75 C отжиг 270 4 70-110 ca. 0,75 C отпуск 300 5 50-90 P Низколегированные стали11 отжиг 8 О 6 70-120 отпуск 275 7 70-110 отпуск 300 8 50-90 отпуск 350 9 40-70 Высоколегированные стали отжиг 200 10 50-90 Высоколегированные инструментальные стали11 закалка отпуск 325 11 40-80 Нержавеющие стали11 ферритные, мартенситные отжиг 200 12 40-70 мартенситные отпуск 240 13 40-70 M Нержавеющие стали11 аустенитные21 отпуск 8 О 14 30-70 Серый чугун перлитный, ферритный 8 О 15 90-180 перлитный, мартенситный 260 16 80-140 11 Чугун с шаровидным графитом ферритный 6 О 17 90-160 K перлитный 250 18 80-140 Ковкий чугун ферритный 3 о 19 90-160 перлитный 230 20 80-140 Деформируемые алюминиевые сплавы неупрочняемые 60 21 90-220 упрочнение упрочнение22 90-220 Алюминиевые сплавы < 12 Si, неупрочняемые 75 23 90-220 < 12 Si, упрочнение упрочнение 90 24 90-220 м > 12 Si, неупрочняемые 3 О 25 80-160 N Медные сплавы Автоматные сплавы, PB > 1% 110 26 90-220 (Бронза латунь) CuZn, CuSnZn 90 27 90-220 Бессвинцовая медь и электролитическая медь28 90-220 Неметаллические материалы Дюропласты, волокниты 29 Эбонит и т. д 30 Жаропрочные сплавы На основе Fe отжиг 200 31 30-60 На основе Fe упрочнение 280 32 20-50 На основе Ni- /Co- отжиг 250 33 20-50 S На основе Ni- /Co- упрочнение 350 34 20-50 J На основе Ni- /Co- литье 320 35 20-50 Сплавы титана Чистый титан Rm 4003 36 20-50 Альфа- и бетасплавы упрочнение Rm 10503) 37 20-50 Закаленная сталь закалка отпуск 55 HRC41 38 20-50 закалка отпуск 60 HRC41 39 20-50 Отбеленный чугун литье 400 40 Закаленный чугун закалка отпуск 55 HRC41 41 1 А также литейные стали 2) А также аустенитно-ферритные 3) Предел прочности на разрыв в МПа 4) Шкала С твёрдости по Роквеллу Возможны технические изменения 510 Осевой режущий инструмент Ingersoll Техническая информация
