Резьбонарезные патроны с компенсацией радиальных и осевых отклонений Данная оснастка снижает осевую силу резания по всей режущей части метчика

Резьбонарезные патроны с компенсацией радиальных и осевых отклонений Данная оснастка снижает осевую силу резания по всей режущей части метчика

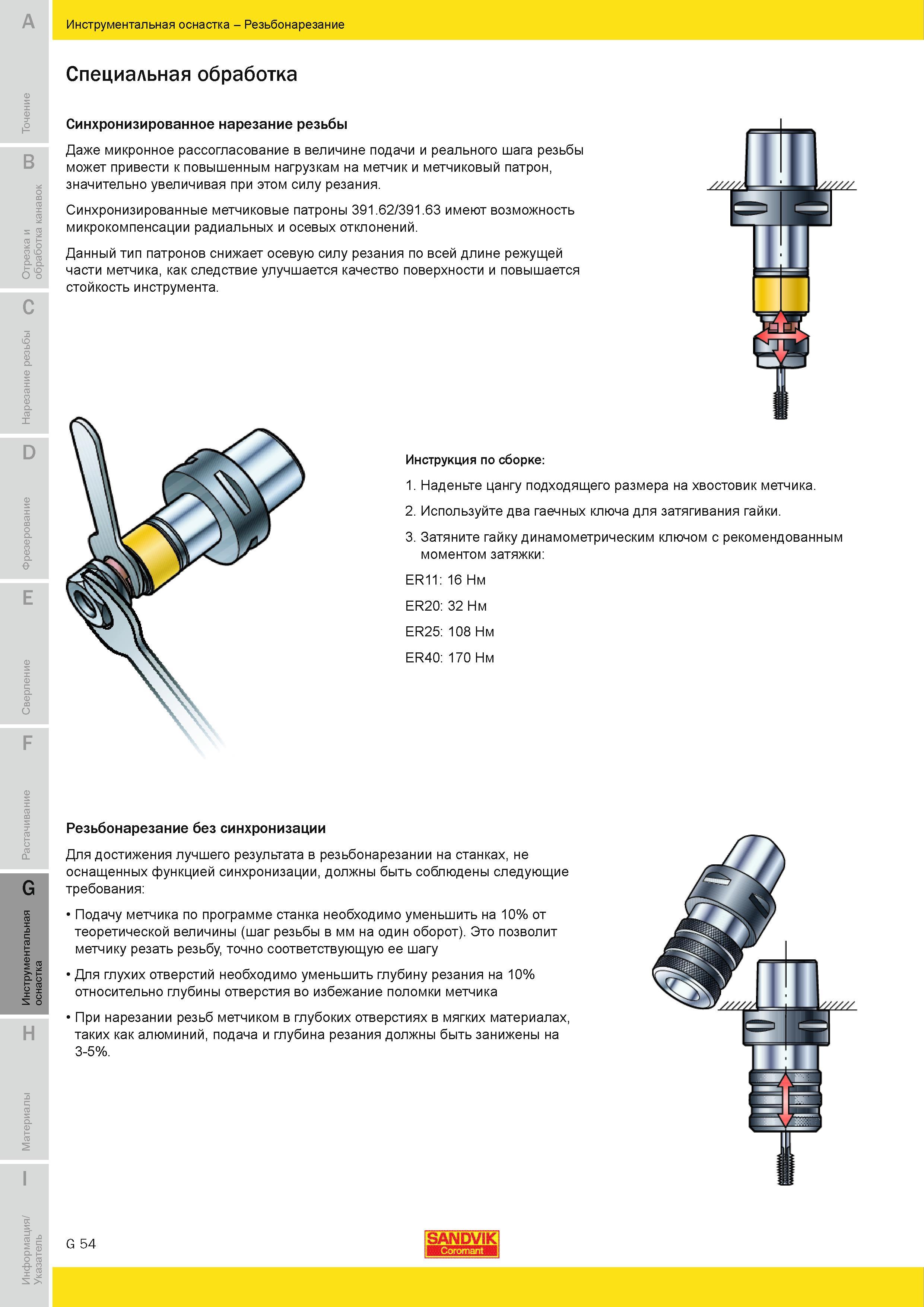

Резьбонарезные патроны с компенсацией радиальных и осевых отклонений Данная оснастка снижает осевую силу резания по всей режущей части метчика _ как следствие улучшается качество поверхности и повышается стойкость инструмента. Инструкция по сборке 1. Наденьте цангу подходящего размера на хвостовик метчика. 2. Используйте два гаечных ключа для затягивания гайки. 3. Затяните гайку динамометрическим ключом с рекомендованным моментом затяжки ER11 16 Нм ER20 32 Нм ER25 108 Нм ER40 170 Нм Резьбонарезание без синхронизации Для достижения лучшего результата в резьбонарезании на станках не оснащенных функцией синхронизации должны быть соблюдены следующие требования Подачу метчика по программе станка необходимо уменьшить на 10% от теоретической величины (шаг резьбы в мм на один оборот). Это позволит метчику резать резьбу точно соответствующую ее шагу Для глухих отверстий необходимо уменьшить глубину резания на 10% относительно глубины отверстия во избежание поломки метчика При нарезании резьб метчиком в глубоких отверстиях в мягких материалах таких как алюминий подача и глубина резания должны быть занижены на 3-5%. G 54 SANDVIK Инструментальная оснастка Резьбонарезание Специальная обработка Синхронизированное нарезание резьбы Даже микронное рассогласование в величине подачи и реального шага резьбы может привести к повышенным нагрузкам на метчик и метчиковый патрон значительно увеличивая при этом силу резания. Синхронизированные метчиковые патроны 391.62 391.63 имеют возможность микрокомпенсации патронов длине
