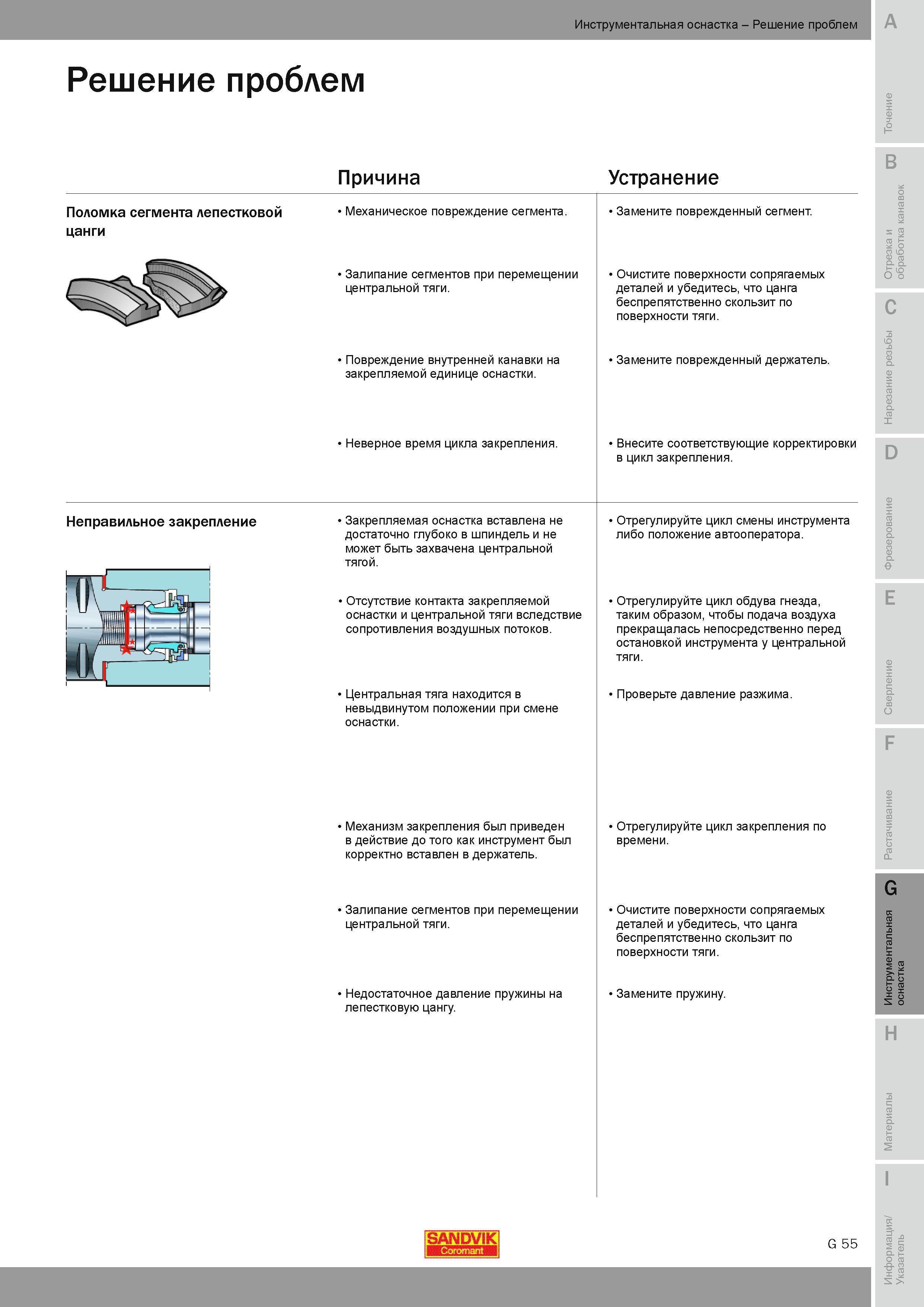

Инструментальная оснастка Решение проблем Причина Устранение Поломка сегмента лепестковой цанги Механическое повреждение сегмента Залипание сегментов при перемещении центральной тяги. Повреждение внутренней канавки на закрепляемой единице оснастки. 1 Неверное время цикла закрепления. Замените поврежденный сегмент Очистите поверхности сопрягаемых деталей и убедитесь что цанга беспрепятственно скользит по поверхности тяги. Замените поврежденный держатель. 1 Внесите соответствующие корректировки в цикл закрепления. Неправильное закрепление Закрепляемая оснастка вставлена не достаточно глубоко в шпиндель и не может быть захвачена центральной тягой. Отсутствие контакта закрепляемой оснастки и центральной тяги вследствие сопротивления воздушных потоков. Центральная тяга находится в невыдвинутом положении при смене оснастки. Отрегулируйте цикл смены инструмента либо положение автооператора. Отрегулируйте цикл обдува гнезда таким образом чтобы подача воздуха прекращалась непосредственно перед остановкой инструмента у центральной тяги. Проверьте давление разжима. 1 Механизм закрепления был приведен в действие до того как инструмент был корректно вставлен в держатель. Залипание сегментов при перемещении центральной тяги. Недостаточное давление пружины на лепестковую цангу. 1 Отрегулируйте цикл закрепления по времени. Очистите поверхности сопрягаемых деталей и убедитесь что цанга беспрепятственно скользит по поверхности тяги. Замените пружину. SANDVIK G 55
