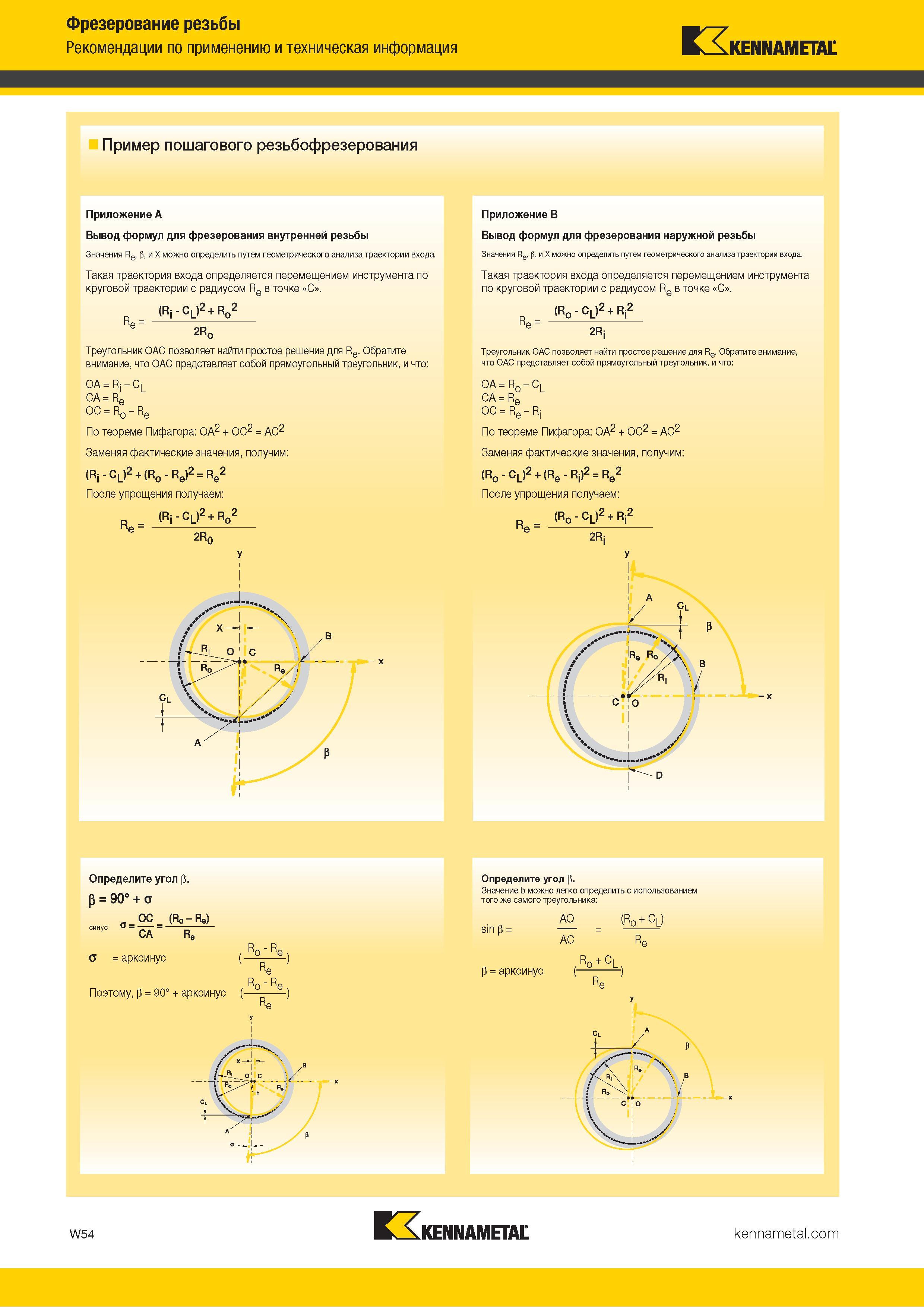

Резьбофрезерование на станках ЧПУ Формулы для расчетов при фрезеровании внутренней и наружной резьбы Рекомендации от производителя режущего инструмента _ по применению и техническая информация Kennametal Пример пошагового резьбофрезерования Приложение А Вывод формул для фрезерования внутренней резьбы Значения Re, р, и X можно определить путем геометрического анализа траектории входа. Такая траектория входа определяется перемещением инструмента по круговой траектории с радиусом Re в точке C r (Ri - cl)2 + Ro2 Re e 2Ro Треугольник OAC позволяет найти простое решение для Re. Обратите внимание, что OAC представляет собой прямоугольный треугольник, и что: OA = R; - C CA = R, CL Приложение B Вывод формул для фрезерования наружной резьбы Значения Re, р, и X можно определить путем геометрического анализа траектории входа. Такая траектория входа определяется перемещением инструмента по круговой траектории с радиусом Re в точке C (Ro - Cl)2 + Ri2 2Ri Треугольник OAC позволяет найти простое решение для Re. Обратите внимание, что OAC представляет собой прямоугольный треугольник, и что: CA = R, e По теореме Пифагора: OA2 + OC2 = AC2 Заменяя фактические значения, получим: (Ri - Cl)2 + (Ro - Re)2 = Re2 После упрощения получаем: R = (Ri - cl)2 + Ro2 2R0 По теореме Пифагора: OA2 + OC2 = AC2 Заменяя фактические значения, получим: (Ro - Cl)2 + (Re - Ri)2 = Re2 После упрощения получаем: R = (Ro - cl)2 + Ri2 2Ri L OC - R0 Re Определите угол р. p = 90° + О OC (R0 - Re) CA Re О - арксинус Поэтому, р - 90° + арксинус (- Определите угол р. Значение b можно легко определить с использованием того же самого треугольника: sin р - р - арксинус AO AC (Ro + Cl) Ro + CL ( ° L) R e Ro Re R e Ro Re e R e W54 Kennametal Фрезерование резьбы
