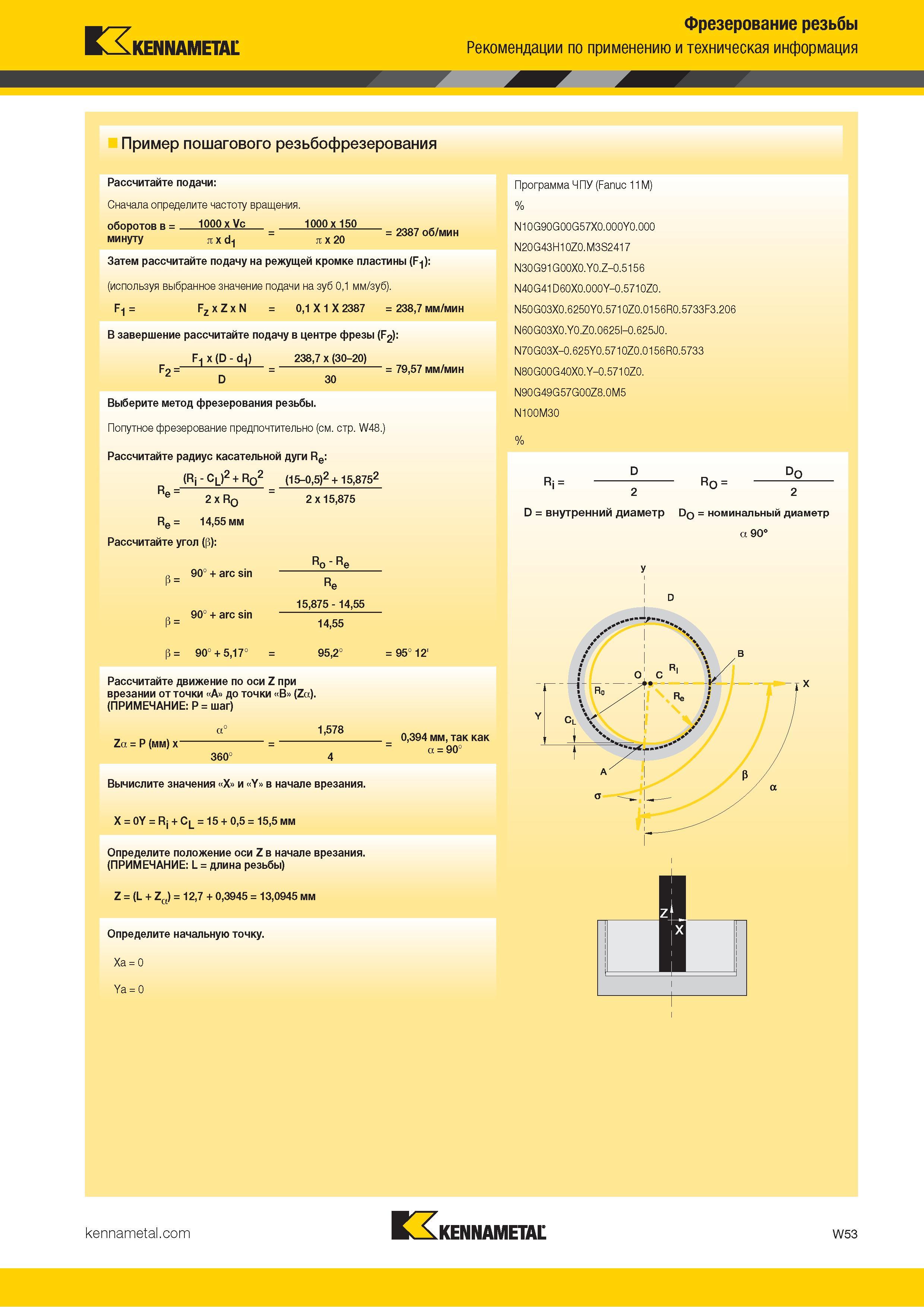

Пример фрезерования резьбы гребенчатой фрезой со сменными пластинами Часть 2 Расчет подачи Выбор метода резьбофрезерования Программа ЧПУ Fanuc 11M1659 Каталог KENNAMETAL 2018 Инструмент для обработки отверстий Метчики Фрезы Стр.W53 |
|||||
Пример фрезерования резьбы гребенчатой фрезой со сменными пластинами Часть 2 Расчет подачи Выбор метода резьбофрезерования Программа ЧПУ Fanuc 11M Пример фрезерования резьбы гребенчатой фрезой со сменными пластинами Часть 2 Расчет подачи Выбор метода резьбофрезерования Программа ЧПУ Fanuc 11M _ Kennametal Фрезерование резьбы Рекомендации по применению и техническая информация Пример пошагового резьбофрезерования Рассчитайте подачи: Сначала определите частоту вращения. оборотов в = 1000 x Vc = 1000 x 150 - " = 2387 об/мин минуту л x d1 re x 20 Затем рассчитайте подачу на режущей кромке пластины (F1): (используя выбранное значение подачи на зуб 0,1 мм/зуб). F1 = Fz x Z x N = 0,1 X 1 X 2387 = 238,7 мм/мин В завершение рассчитайте подачу в центре фрезы (F2): F1 x (D - d1) 238,7 x (30-20) D 30 Выберите метод фрезерования резьбы. Попутное фрезерование предпочтительно (см. стр. W48.) Рассчитайте радиус касательной дуги Re: (Rj - CL)2 + RO2 (15-0,5)2 + 15,8752 = 79,57 мм/мин e 2 x Ro Re = 14,55 мм Рассчитайте угол (P): p = 90° + arc sin P = P = 2 x 15,875 R 90° + arc sin 90° + 5,17° 15,875 - 14,55 14,55 95,2° Рассчитайте движение по оси Z при врезании от точки А до точки В (Za). (ПРИМЕЧАНИЕ: P = шаг) 1,578 Za = P (мм) x = 360° 4 Вычислите значения X и Y в начале врезания. X = 0Y = Rj + CL = 15 + 0,5 = 15,5 мм Определите положение оси Z в начале врезания. (ПРИМЕЧАНИЕ: L = длина резьбы) Z = (L + Za) = 12,7 + 0,3945 = 13,0945 мм Определите начальную точку. Xa = 0 Ya = 0 = 95° 12' 0,394 мм, так как a = 90° Программа ЧПУ (Fanuc 11M) % N10G90G00G57X0.000Y0.000 N20G43H10Z0.M3S2417 N30G91G00X0.Y0.Z-0.5156 N40G41D60X0.000Y-0.5710Z0. N50G03X0.6250Y0.5710Z0.0156R0.5733F3.206 N60G03X0.Y0.Z0.0625I-0.625J0. N70G03X-0.625Y0.5710Z0.0156R0.5733 N80G00G40X0.Y-0.5710Z0. N90G49G57G00Z8.0M5 N100M30 % D DO Ro = 2 O 2 D = внутренний диаметр Do = номинальный диаметр a 90° Ro - Re KCKkennametal W53 |
|||||
