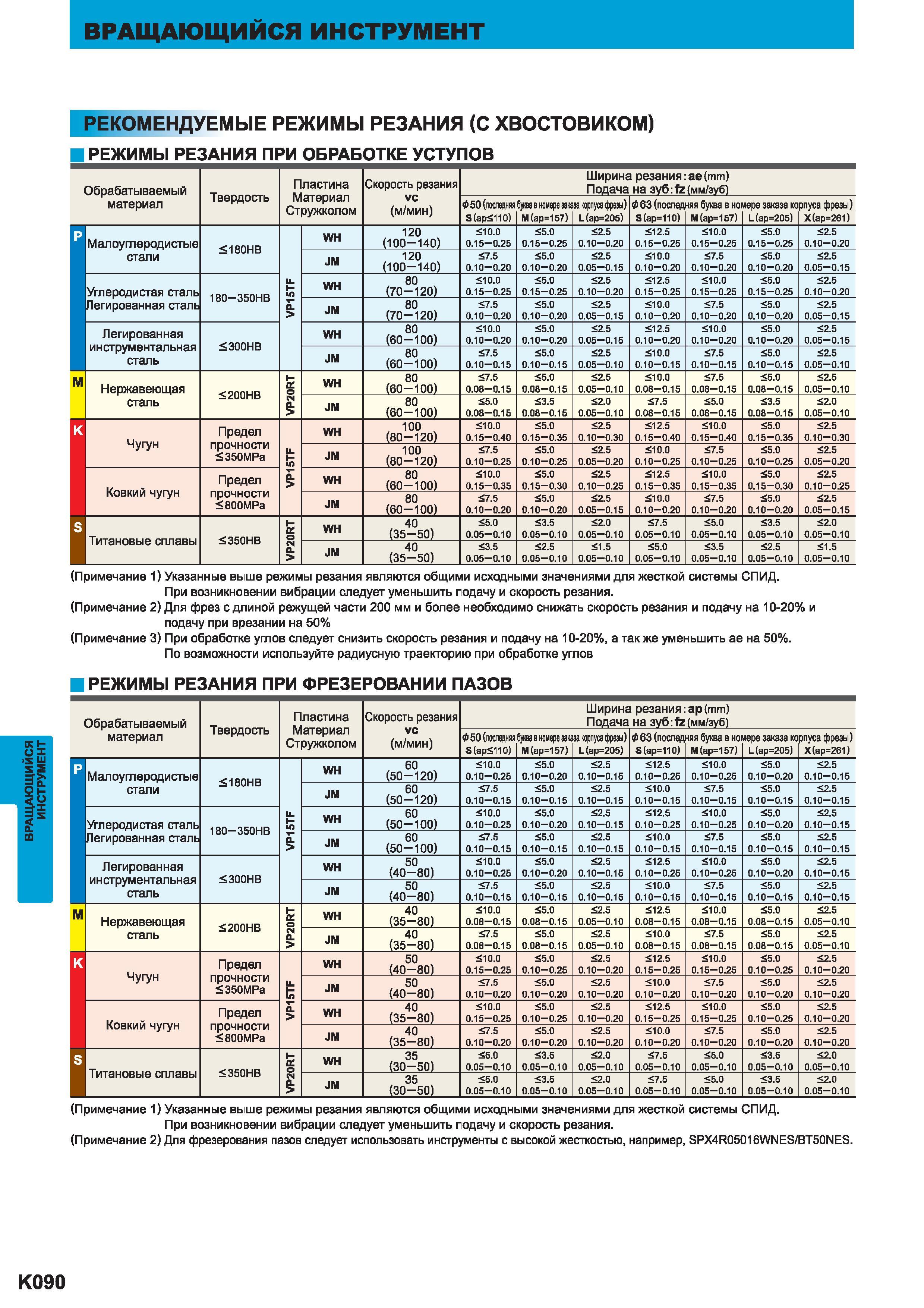

Рекомендуемые режимы резания Mitsubishi С ХВОСТОВИКОМ ОБРАБОТКЕ УСТУпов 10В Обрабатываемый Твердость Пластина Материал Стружкопом Скорость резани

Рекомендуемые режимы резания Mitsubishi С ХВОСТОВИКОМ ОБРАБОТКЕ УСТУпов 10В Обрабатываемый Твердость Пластина Материал Стружкопом Скорость резания vc (м/мин) Ширина резания ае(mm) Подача на зуб fz (мм/зуб) материал 050 (последняя S(ap 110) буква в номере зака М (ар157) шорпусафрезь) L(ap205) 63 (послед S(ap110) няя буква в но М(ар157) иере заказа ко L (ар205) рпуса фрезы) Х(ар261) М Малоуглеродистые стали 180НВ 11. Н Ч" WH 120 (100-140) 10.0 0.15-0.25 5.0 0.15-0.25 2.5 0.10-0.20 12.5 0.15-0.25 10.0 0.15-0.25 5.0 0.15-0.25 2.5 0.10-0.20 JM 120 (100-140) 7.5 0.10-0.20 5.0 0.10-0.20 2.5 0.05-0.15 10.0 0.10-0.20 7.5 0.10-0.20 5.0 0.10-0.20 2.5 0.05-0.15 Углеродистая сталь Пегированная сталь 180 350НВ WH 80 (70-120) 10.0 0.15-0.25 5.0 0.15-0.25 2.5 0.10-0.20 12.5 0.15-0.25 10.0 0.15-0.25 5.0 0.15-0.25 2.5 0.10-0.20 JM 80 (70-120) 7.5 0.10-0.20 5.0 0.10-0.20 2.5 0.05-0.15 10.0 0.10-0.20 7.5 0.10-0.20 5.0 0.10-0.20 2.5 0.05-0.15 Легированная инструментальная сталь 300НВ WH 80 (60-100) 10.0 0.10-0.20 5.0 0.10-0.20 2.5 0.05-0.15 12.5 0.10-0.20 10.0 0.10-0.20 5.0 0.10-0.20 2.5 0.05-0.15 JM 80 (60-100) 7.5 0.10-0.15 5.0 0.10-0.15 2.5 0.05-0.10 10.0 0.10-0.15 7.5 0.10-0.15 5.0 0.10-0.15 2.5 0.05-0.10 Нержавеющая сталь 200НВ о WH 80 (60-100) 7.5 0.08-0.15 5.0 0.08-0.15 2.5 0.05-0.10 10.0 0.08-0.15 7.5 0.08-0.15 5.0 0.08-0.15 2.5 0.05-0.10 JM 80 (60-100) 5.0 0.08-0.15 3.5 0.08-0.15 2.0 0.05-0.10 7.5 0.08-0.15 5.0 0.08-0.15 3.5 0.08-0.15 2.0 0.05-0.10 К Чугун Предел прочности 350МРа li- fe WH 100 (80-120) 10.0 0.15-0.40 5.0 0.15-0.35 2.5 о.ю-о.зо 12.5 0.15-0.40 10.0 0.15-0.40 5.0 0.15-0.35 2.5 0.10-0.30 S JM 100 (80-120) 7.5 0.10-0.25 5.0 0.10-0.25 2.5 0.05-0.20 10.0 0.10-0.25 7.5 0.10-0.25 5.0 0.10-0.25 2.5 0.05-0.20 Ковкий чугун Предел прочности 800МРа WH 80 (60-100) 10.0 0.15-0.35 5.0 0.15-0.30 2.5 0.10-0.25 12.5 0.15-0.35 10.0 0.15-0.35 5.0 0.15-0.30 2.5 0.10-0.25 JM 80 (60-100) 7.5 0.10-0.20 5.0 0.10-0.20 2.5 0.05-0.15 10.0 0.10-0.20 7.5 0.10-0.20 5.0 0.10-0.20 2.5 0.05-0.15 Титановые сплавы 350НВ к о tL WH 40 (35-50) 5.0 0.05-0.10 3.5 0.05-0.10 2.0 0.05-0.10 7.5 0.05-0.10 5.0 0.05-0.10 3.5 0.05-0.10 2.0 0.05-0.10 JM 40 (35-50) 3.5 0.05-0.10 2.5 0.05-0.10 1.5 0.05-0.10 5.0 0.05-0.10 3.5 0.05-0.10 2.5 0.05-0.10 1.5 0.05-0.10 (Примечание 1) Указанные выше режимы резания являются общими исходными значениями для жесткой системы СПИД. При возникновении вибрации следует уменьшить подачу и скорость резания. (Примечание 2) Для фрез с длиной режущей части 200 мм и более необходимо снижать скорость резания и подачу на 10-20% и подачу при врезании на 50% (Примечание 3) При обработке углов следует снизить скорость резания и подачу на 10-20% а также уменьшить ае на 50%. По возможности используйте радиусную траекторию при обработке углов Режимы резания ПРИ ФРЕЗЕРОВАНИИ ПАЗОВ Обоабатываемый Твердость Пластина Материал Стружколом Скорость резания VC (м/мин) Ширина резания ар (mm) Подача на зуб fz (мм/зуб) материал 050 (последняя S(ap 110) буква в номере зака М (ар157) за корпуса фрезы) L (ар205) 063(послед S(ap110) няя буква в ног М(ар157) нере заказа ко L (ар205) рпуса фрезы) Х(ар261) Малоуглеродистые стали 180НВ 11. h WH 60 (50-120) 10.0 0.10-0.25 5.0 0.10-0.20 2.5 0.10-0.15 12.5 0.10-0.25 10.0 0.10-0.25 5.0 0.10-0.20 2.5 0.10-0.15 JM 60 (50-120) 7.5 0.10-0.15 5.0 0.10-0.15 2.5 0.10-0.15 10.0 0.10-0.15 7.5 0.10-0.15 5.0 0.10-0.15 2.5 0.10-0.15 Углеродистая сталь Пегированная сталь 180 350НВ WH 60 (50-100) 10.0 0.10-0.25 5.0 0.10-0.20 2.5 0.10-0.15 12.5 0.10-0.25 10.0 0.10-0.25 5.0 0.10-0.20 2.5 0.10-0.15 JM 60 (50-100) 7.5 0.10-0.15 5.0 0.10-0.15 2.5 0.10-0.15 10.0 0.10-0.15 7.5 0.10-0.15 5.0 0.10-0.15 2.5 0.10-0.15 Легированная инструментальная сталь 300НВ WH 50 (40-80) 10.0 0.10-0.25 5.0 0.10-0.20 2.5 0.10-0.15 12.5 0.10-0.25 10.0 0.10-0.25 5.0 0.10-0.20 2.5 0.10-0.15 JM 50 (40-80) 7.5 0.10-0.15 5.0 0.10-0.15 2.5 0.10-0.15 10.0 0.10-0.15 7.5 0.10-0.15 5.0 0.10-0.15 2.5 0.10-0.15 Нержавеющая сталь 5200НВ О WH 40 (35-80) 10.0 0.08-0.15 5.0 0.08-0.15 2.5 0.05-0.10 12.5 0.08-0.15 10.0 0.08-0.15 5.0 0.08-0.15 2.5 0.05-0.10 JM 40 (35-80) 7.5 0.08-0.15 5.0 0.08-0.15 2.5 0.05-0.10 10.0 0.08-0.15 7.5 0.08-0.15 5.0 0.08-0.15 2.5 0.05-0.10 к Чугун Предел прочности 350МРа И. fe CL WH 50 (40-80) 10.0 0.15-0.25 5.0 0.10-0.25 2.5 0.10-0.20 12.5 0.15-0.25 10.0 0.15-0.25 CNI VI 2.5 0.10-0.20 S JM 50 (40-80) 7.5 0.10-0.20 5.0 0.10-0.20 2.5 0.10-0.20 10.0 0.10-0.20 7.5 0.10-0.20 5.0 0.10-0.20 2.5 0.10-0.20 Ковкий чугун Предел прочности 800МРа WH 40 (35-80) 10.0 0.15-0.25 5.0 0.10-0.25 2.5 0.10-0.20 12.5 0.15-0.25 10.0 0.15-0.25 VI 2.5 0.10-0.20 JM 40 (35-80) 7.5 0.10-0.20 5.0 0.10-0.20 2.5 0.10-0.20 10.0 0.10-0.20 7.5 0.10-0.20 5.0 0.10-0.20 2.5 0.10-0.20 Титановые сплавы 350НВ а. о WH 35 (30-50) 5.0 0.05-0.10 3.5 0.05-0.10 2.0 0.05-0.10 7.5 0.05-0.10 5.0 0.05-0.10 3.5 0.05-0.10 2.0 0.05-0.10 JM 35 (30-50) 5.0 0.05-0.10 3.5 0.05-0.10 2.0 0.05-0.10 7.5 0.05-0.10 5.0 0.05-0.10 3.5 0.05-0.10 2.0 0.05-0.10 (Примечание 1) Указанные выше режимы резания являются общими исходными значениями для жесткой системы СПИД. При возникновении вибрации следует уменьшить подачу и скорость резания. (Примечание 2) Для фрезерования пазов следует использовать инструменты с высокой жесткостью например SPX4R05016WNES BT50NES. К090
