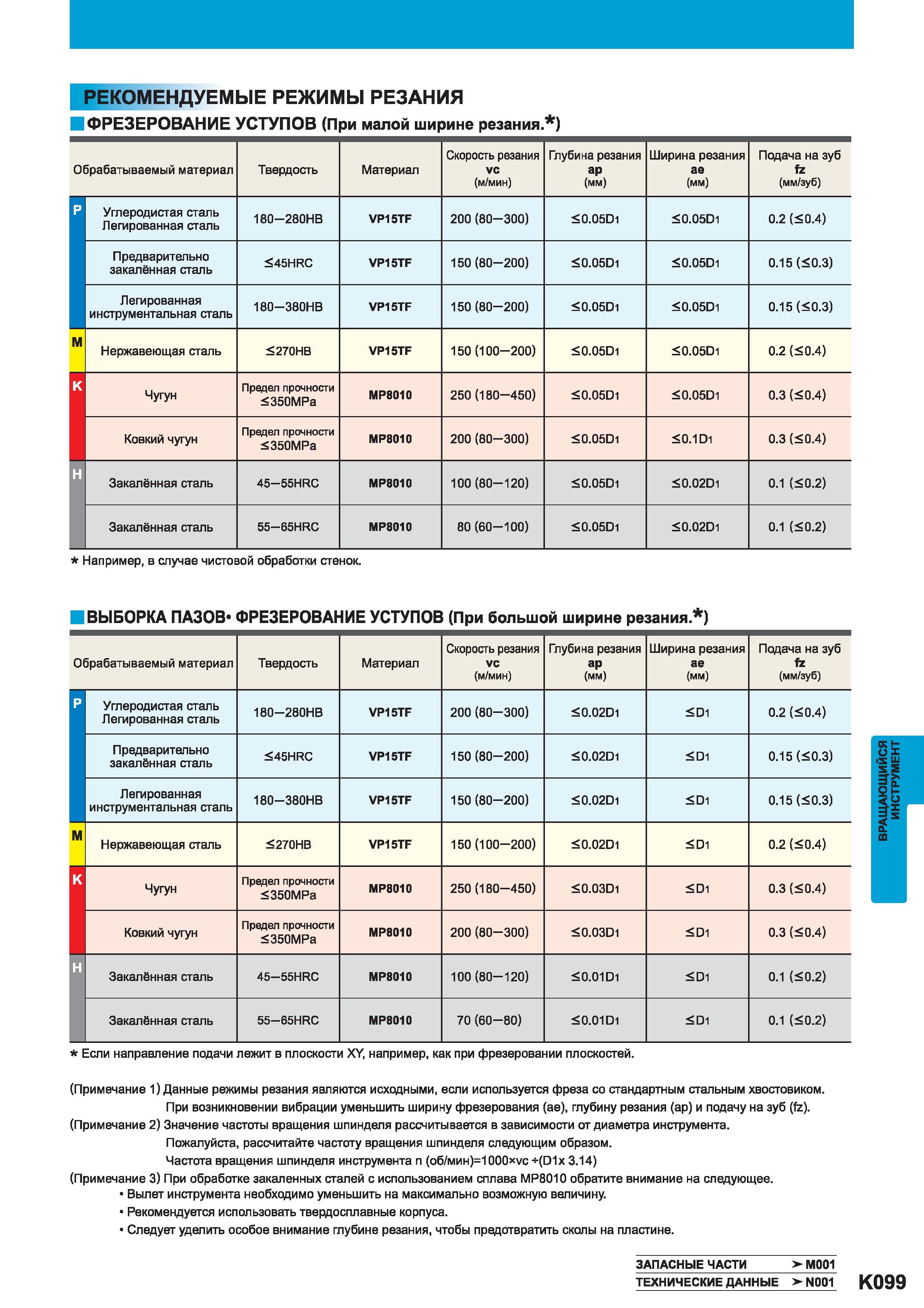

Рекомендуемые режимы резания Mitsubishi ФРЕЗЕРОВАНИЕ УСТУПОВ При малой ширине резания Обрабатываемый материал Твердость Материал Скорость резания

Рекомендуемые режимы резания Mitsubishi ФРЕЗЕРОВАНИЕ УСТУПОВ При малой ширине резания. Обрабатываемый материал Твердость Материал Скорость резания VC (м/мин) Глубина резания ар (мм) Ширина резания ае (мм) Подача на зуб fz (мм/зуб) Углеродистая сталь Легированная сталь 180 280НВ VP15TF 200 (80-300) 0.05D1 0.05D1 0.2 (0.4) Предварительно закалённая сталь 45HRC VP15TF 150 (80-200) 0.05D1 0.05D1 0.15 (0.3) Легированная инструментальная сталь 180 380НВ VP15TF 150 (80-200) 0.05D1 0.05D1 0.15 (0.3) М Нержавеющая сталь 270НВ VP15TF 150 (100-200) 0.05D1 0.05D1 0.2 (0.4) К Чугун Предел прочности 350МРа МР8010 250 (180-450) 0.05D1 0.05D1 0.3 (0.4) Ковкий чугун Предел прочности 350МРа МР8010 200 (80-300) 0.05D1 0.1 D1 0.3 (0.4) Закалённая сталь 45 55HRC МР8010 100 (80-120) 0.05D1 0.02D1 0.1 (0.2) Закалённая сталь 55 65HRC МР8010 80 (60-100) 0.05D1 0.02D1 0.1 (0.2) Например в случае чистовой обработки стенок. ВЫБОРКА ПАЗОВ ФРЕЗЕРОВАНИЕ УСТУПОВ (При большой ширине резания. ) Обрабатываемый материал Твердость Материал Скорость резания VC (м/мин) Глубина резания ар (мм) Ширина резания ае (мм) Подача на зуб fz (мм/зуб) Углеродистая сталь Легированная сталь 180 280НВ VP15TF 200 (80-300) 0.02D1 D1 0.2 (0.4) Предварительно закалённая сталь 45HRC VP15TF 150 (80-200) 0.02D1 D1 0.15 (0.3) Легированная инструментальная сталь 180 380НВ VP15TF 150 (80-200) 0.02D1 D1 0.15 (0.3) М Нержавеющая сталь 270НВ VP15TF 150 (100-200) 0.02D1 D1 0.2 (0.4) К Чугун Предел прочности 350МРа МР8010 250 (180-450) 0.03D1 D1 0.3 (0.4) Ковкий чугун Предел прочности 350МРа МР8010 200 (80-300) 0.03D1 D1 0.3 (0.4) Закалённая сталь 45 55HRC МР8010 100 (80-120) 0.01D1 D1 0.1 (0.2) Закалённая сталь 55 65HRC МР8010 70 (60-80) 0.01D1 D1 0.1 (0.2) Если направление подачи лежит в плоскости ХУ например как при фрезеровании плоскостей. (Примечание 1) Данные режимы резания являются исходными если используется фреза стандартным стальным хвостовиком. При возникновении вибрации уменьшить ширину фрезерования (ае) глубину резания (ар) и подачу на зуб (fa). (Примечание 2) Значение частоты вращения шпинделя рассчитывается в зависимости от диаметра инструмента. Пожалуйста рассчитайте частоту вращения шпинделя следующим образом. Частота вращения шпинделя инструмента (об мин)1 000 vc (D1x 3.14) (Примечание 3) При обработке закаленных сталей с использованием сплава МР8010 обратите внимание на следующее. Вылет инструмента необходимо уменьшить на максимально возможную величину. Рекомендуется использовать твердосплавные корпуса. Следует уделить особое внимание глубине резания чтобы предотвратить сколы на пластине. Запасные части М001 ТЕХНИЧЕСКИЕ ДАННЫЕ N001 К099 ВРАЩАЮЩИЙСЯ ИНСТРУМЕНТ
