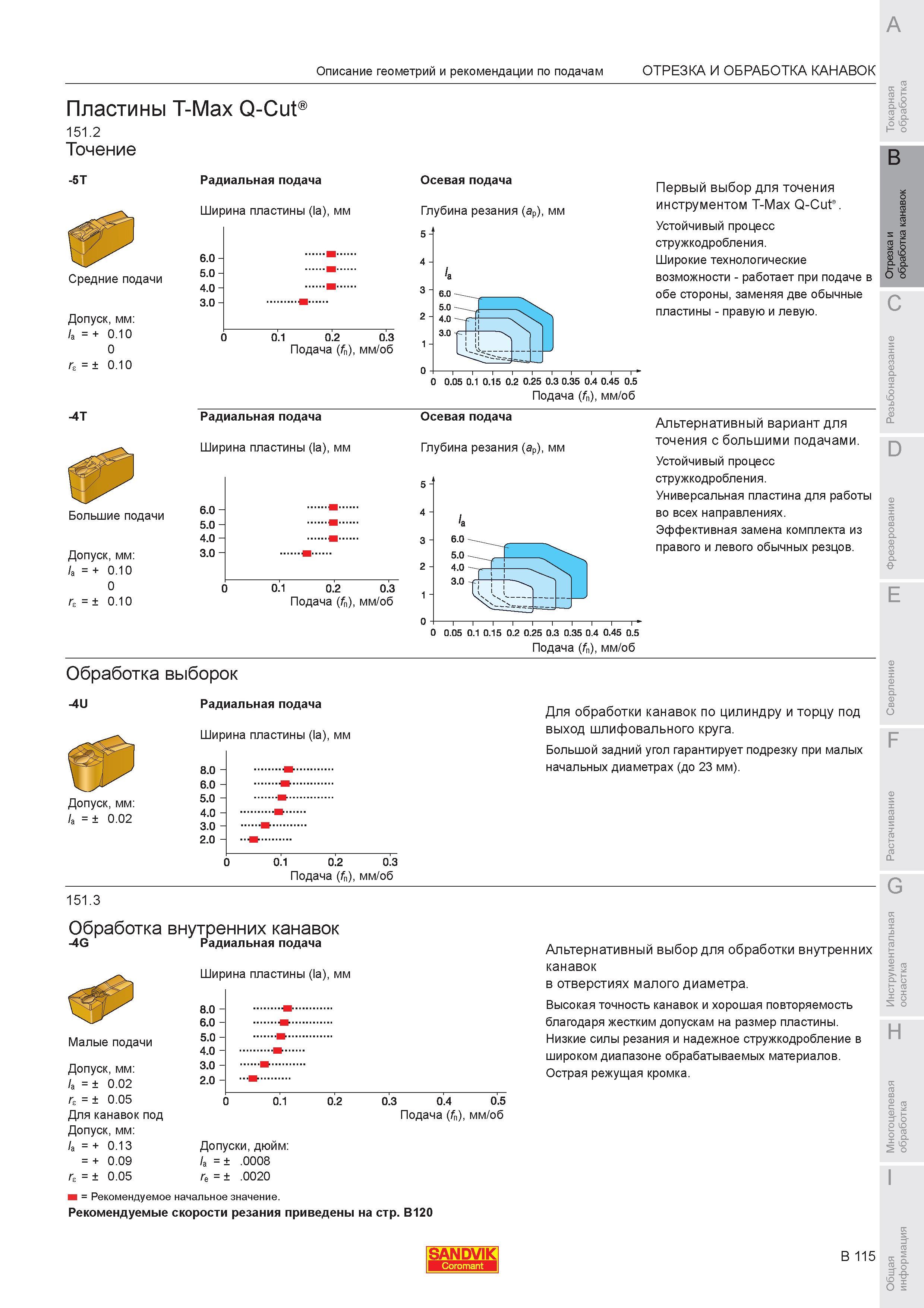

Рекомендованные значения режимов резания Sandvik при точении внутренних канавок в отверстиях малого диаметра. Высокая точность канавок и хорошая повторяемость благодаря жестким допускам на размер сменной твердосплавной канавочной пластины Сандвик. Низкие силы резания и надежное стружкодробление в широком диапазоне обрабатываемых материалов. Острая режущая кромка. 0.1 0.2 0.3 0.4 0.5 Подача (fn) мм/об Допуски дюйм а .0008 re .0020 Рекомендуемое начальное значение. Рекомендуемые скорости резания приведены на стр. B120 SANDVIK B 115 ОТРЕЗКА И ОБРАБОТКА КАНАВОК Описание геометрий и рекомендации по подачам для сменных режущих твердосплавных пластин Sandvik T-Max Q-Cut 151.2 Точение -5T Радиальная подача Ширина пластины (la) мм Осевая подача Глубина резания (ap) мм Средние подачи Допуск мм а + 0.10 0 rs 0.10 -4T 6.0- 5.0- 4.0- 3.0- 0.1 0.2 0.3 Подача (fn) мм/об Первый выбор для точения инструментом T-Max Q-Cut . Устойчивый процесс стружкодробления. Широкие технологические возможности работает при подаче в обе стороны заменяя две обычные пластины правую и левую. Подача (fn) мм/об Радиальная подача Ширина пластины (la) мм Осевая подача Глубина резания (ap) мм Большие подачи Допуск мм а + 0.10 0 rs 0.10 6.0 5.0 4.0 3.0 0.1 0.2 0.3 Подача (fn) мм/об Альтернативный вариант для точения с большими подачами. Устойчивый процесс стружкодробления. Универсальная пластина для работы во всех направлениях. Эффективная замена комплекта из правого и левого обычных резцов. Подача (fn) мм/об Обработка выборок -4U Радиальная подача Ширина пластины (la) мм Допуск мм а 0.02 8.0 -6.0 5.0 4.0 3.0 2.0 Для обработки канавок по цилиндру и торцу под выход шлифовального круга. Большой задний угол гарантирует подрезку при малых начальных диаметрах (до 23 мм). 0.1 0.2 0.3 Подача (fn) мм/об 151.3 Обработка внутренних канавок -4G Радиальная подача Ширина пластины (la) мм Малые подачи Допуск мм а 0.02 rE 0.05 Для канавок под Допуск мм а + 0.13 + 0.09 rE 0.05 8.0 -6.0 5.0 4.0 3.0 2.0 Альтернативный выбор для обработки
