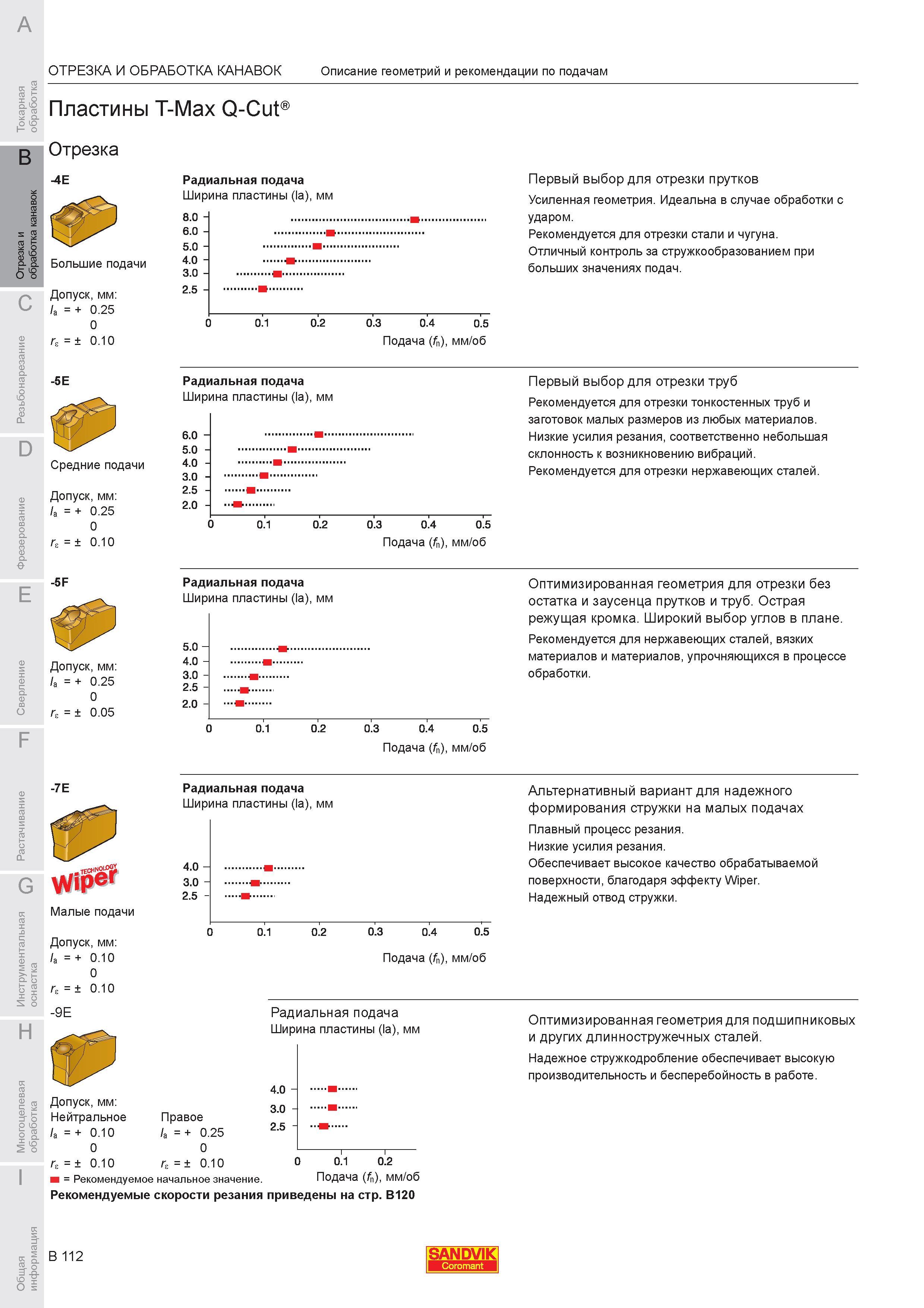

Отрезка металлических прутков и труб на токарном металлообрабатывающем оборудовании Диаграммы рекомендавнных значений радиальной подачи для твердосплавных отрезных пластин Sandvik T-Max Q-Cut Первый выбор для отрезки прутков Усиленная геометрия. Идеальна в случае обработки с ударом. Рекомендуется для отрезки стали и чугуна. Отличный контроль за стружкообразованием при больших значениях подач. Средние подачи Допуск мм а + 0.25 0 rs 0.10 Радиальная подача Ширина пластины (la) мм 6.0 5.0 4.0 3.0 2.5 2.0 0.1 0.2 0.3 0.4 0.5 Подача (fn) мм/об Первый выбор для отрезки труб Рекомендуется для отрезки тонкостенных труб и заготовок малых размеров из любых материалов. Низкие усилия резания соответственно небольшая склонность к возникновению вибраций. Рекомендуется для отрезки нержавеющих сталей. Допуск мм а + 0.25 0 rE 0.05 Радиальная подача Ширина пластины (la) мм 5.0 4.0 3.0 2.5 2.0 0.1 0.2 0.3 0.4 0.5 Подача (fn) мм/об Оптимизированная геометрия для отрезки без остатка и заусенца прутков и труб. Острая режущая кромка. Широкий выбор углов в плане. Рекомендуется для нержавеющих сталей вязких материалов и материалов упрочняющихся в процессе обработки. WiPe Малые подачи Допуск мм а + 0.10 0 rs 0.10 Допуск мм Нейтральное а + 0.10 0 rs 0.10 Радиальная подача Ширина пластины (la) мм 4.0 3.0 -2.5 Альтернативный вариант для надежного формирования стружки на малых подачах Плавный процесс резания. Низкие усилия резания. Обеспечивает высокое качество обрабатываемой поверхности благодаря эффекту Wiper. Надежный отвод стружки. 0.1 0.2 0.3 0.4 0.5 Подача (fn) мм/об Радиальная подача Ширина пластины (la) мм Правое а + 0.25 0 rs 0.10 4.0 3.0 -2.5 Рекомендуемое начальное значение. 0.1 0.2 Подача (fn) мм/об Оптимизированная геометрия для подшипниковых и других длинностружечных сталей. Надежное стружкодробление обеспечивает высокую производительность и бесперебойность в работе. Рекомендуемые скорости резания приведены на стр. B120 B 112 SANDVIK ОТРЕЗКА И ОБРАБОТКА КАНАВОК Значения Пластины сменные режущие канавочные Описание геометрий и рекомендации по подачам Большие подачи Допуск мм а + 0.25 0 rs 0.10 Радиальная подача Ширина пластины (la) мм 8.0 -6.0 5.0 4.0 3.0 -2.5 0.1 0.2 0.3 0.4 0.5 Подача (fn) мм/об
