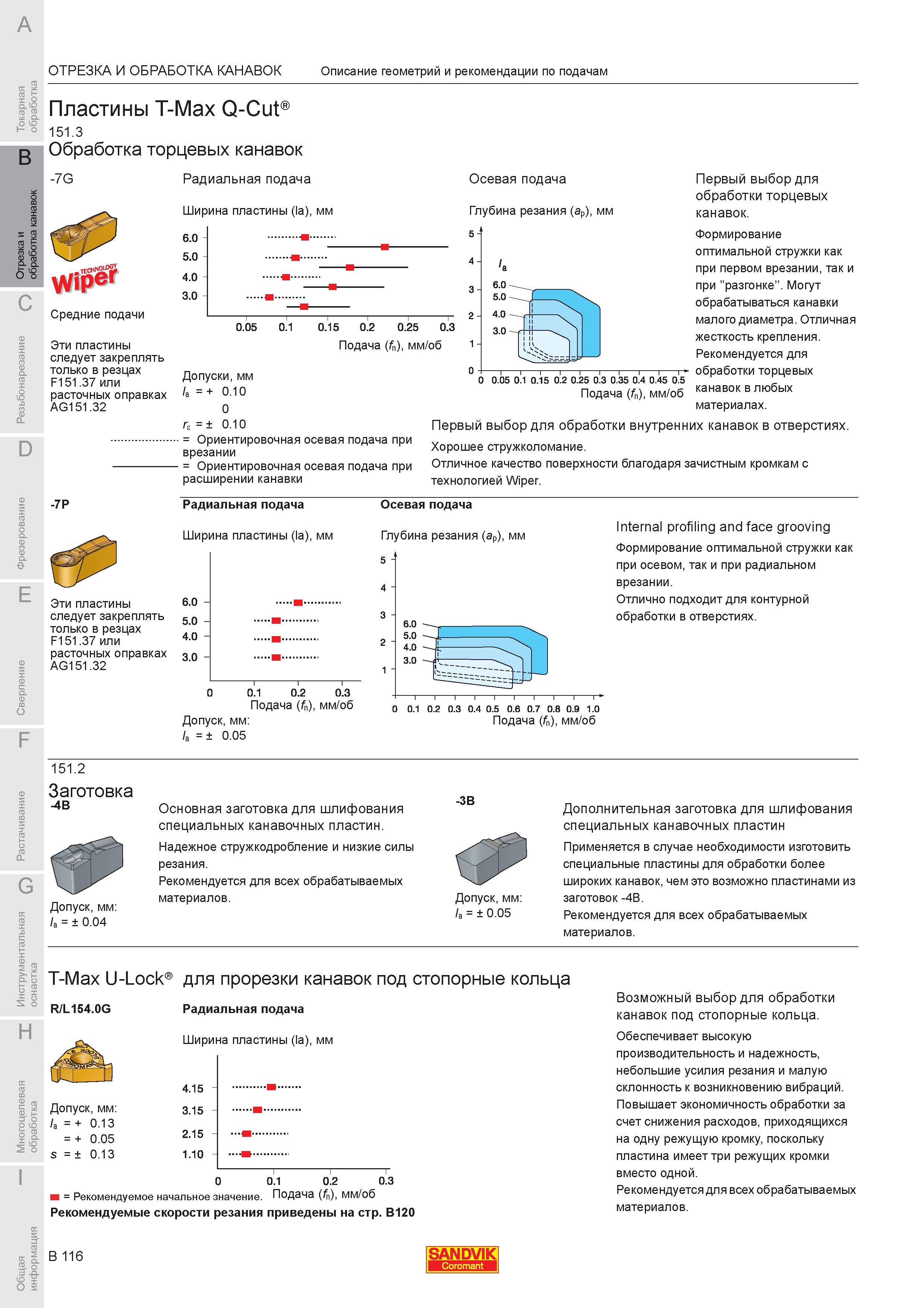

Описание геометрии металлорежущего инструмента и рекомендации по режимам резания и подачам Пластины сменные режущие Sandvik T-Max Q-Cut 151 3 Обработ

Описание геометрии металлорежущего инструмента и рекомендации по режимам резания и подачам Пластины сменные режущие Sandvik T-Max Q-Cut 151.3 Обработка торцевых канавок -7G -7P Радиальная подача Ширина пластины (la) мм Wipe' Средние подачи Эти пластины следует закреплять только в резцах F151.37 или расточных оправках AG151.32 6.0 5.0 4.0 3.0 Осевая подача Глубина резания (ap) мм 5 J 0.05 0.1 0.15 0.2 0.25 0.3 Подача (fn) мм/об Допуски мм а + 0.10 0 rs 0.10 Ориентировочная осевая подача при врезании Ориентировочная осевая подача при расширении канавки Первый выбор для обработки торцевых канавок. Формирование оптимальной стружки как при первом врезании так и при "разгонке. Могут обрабатываться канавки малого диаметра. Отличная жесткость крепления. Рекомендуется для обработки торцевых канавок в любых материалах. Первый выбор для обработки внутренних канавок в отверстиях. Хорошее стружколомание. Отличное качество поверхности благодаря зачистным кромкам с технологией Wiper. 4- 1 О 0.05 0.1 0.15 0.2 0.25 0.3 0.35 0.4 0.45 0.5 Подача ( n) мм/об Радиальная подача Ширина пластины (la) мм Осевая подача Глубина резания (ap) мм Эти пластины следует закреплять только в резцах F151.37 или расточных оправках AG151.32 6.0 5.0 4.0 3.0 0.1 0.2 0.3 Подача ( n) мм/об Internal profiling and face grooving Формирование оптимальной стружки как при осевом так и при радиальном врезании. Отлично подходит для контурной обработки в отверстиях. Допуск мм а 0.05 Подача (fn) мм/об 151.2 Заготовка -4B Допуск мм а 0.04 Основная заготовка для шлифования специальных канавочных пластин. Надежное стружкодробление и низкие силы резания. Рекомендуется для всех обрабатываемых материалов. -3B Допуск мм а 0.05 Дополнительная заготовка для шлифования специальных канавочных пластин Применяется в случае необходимости изготовить специальные пластины для обработки более широких канавок чем это возможно пластинами из заготовок -4В. Рекомендуется для всех обрабатываемых материалов. T-Max U-Lock для прорезки канавок под стопорные кольца R/L154.0G Допуск мм а + 0.13 + 0.05 s 0.13 Радиальная подача Ширина пластины (la) мм 4.15 3.15 2.15 1.10 0 0.1 0.2 0.3 Рекомендуемое начальное значение. Подача n мм/об Рекомендуемые скорости резания приведены на стр. B120 Возможный выбор для обработки канавок под стопорные кольца. Обеспечивает высокую производительность и надежность небольшие усилия резания и малую склонность к возникновению вибраций. Повышает экономичность обработки за счет снижения расходов приходящихся на одну режущую кромку поскольку пластина имеет три режущих кромки вместо одной. Рекомендуется для всех обрабатываемых материалов. B 116 SANDVIK ОТРЕЗКА И ОБРАБОТКА КАНАВОК
