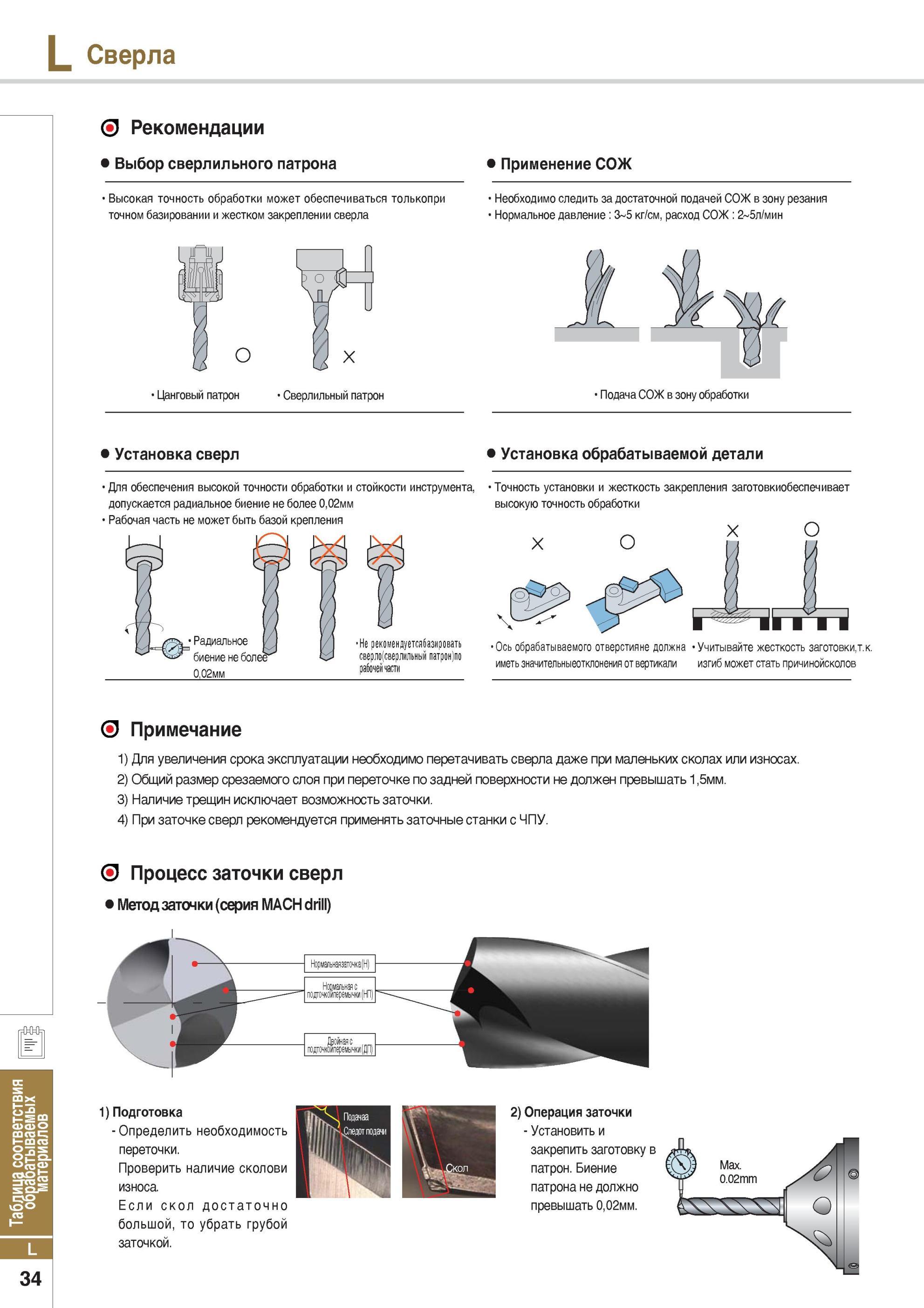

Рекомендации компании Korloy по металлорежущему инструменту для обработки отверстий Сверла Выбор сверлильного патрона Применение СОЖ Установка обрабатываемой детали Высокая точность обработки может обеспечиваться только при точном базировании и жестком закреплении сверла Применение СОЖ Необходимо следить за достаточной подачей СОЖ в зону резания Нормальное давление 3 5 кг/см, расход СОЖ 2 5л/мин Подача СОЖ в зону обработки Установка сверл Для обеспечения высокой точности обработки и стойкости инструмента, допускается радиальное биение не более 0,02мм Рабочая часть не может быть базой крепления Установка обрабатываемой детали Точность установки и жесткость закрепления заготовкиобеспечивает высокую точность обработки X О X О Ось обрабатываемого отверстияне должна Учитывайте жесткость заготовки, иметь значительныеотклонения от вертикали изгиб может стать причинойсколов О Примечание 1) Для увеличения срока эксплуатации необходимо перетачивать сверла даже при маленьких сколах или износах. 2) Общий размер срезаемого слоя при переточке по задней поверхности не должен превышать 1,5мм. 3) Наличие трещин исключает возможность заточки. 4) При заточке сверл рекомендуется применять заточные станки с ЧПУ. О Процесс заточки сверл Метод заточки (серия MACH drill) 1) Подготовка - Определить необходимость переточки. Проверить наличие сколови износа. Если скол достаточно большой, то убрать грубой заточкой. 2) Операция заточки - Установить и закрепить заготовку в патрон. Биение патрона не должно превышать 0,02мм. 34 Цанговый патрон Сверлильный патрон Не рекомендуетсябазировать сверло(сверлильный патрон)по рабочей части Радиальное биение не более' 0,02мм Нормальнаязаточка(Н) - Нормальная с подточкойперемычки (НП) Двойная с подточкойперемычки (ДП) Max. 0.02mm Рекомендации
