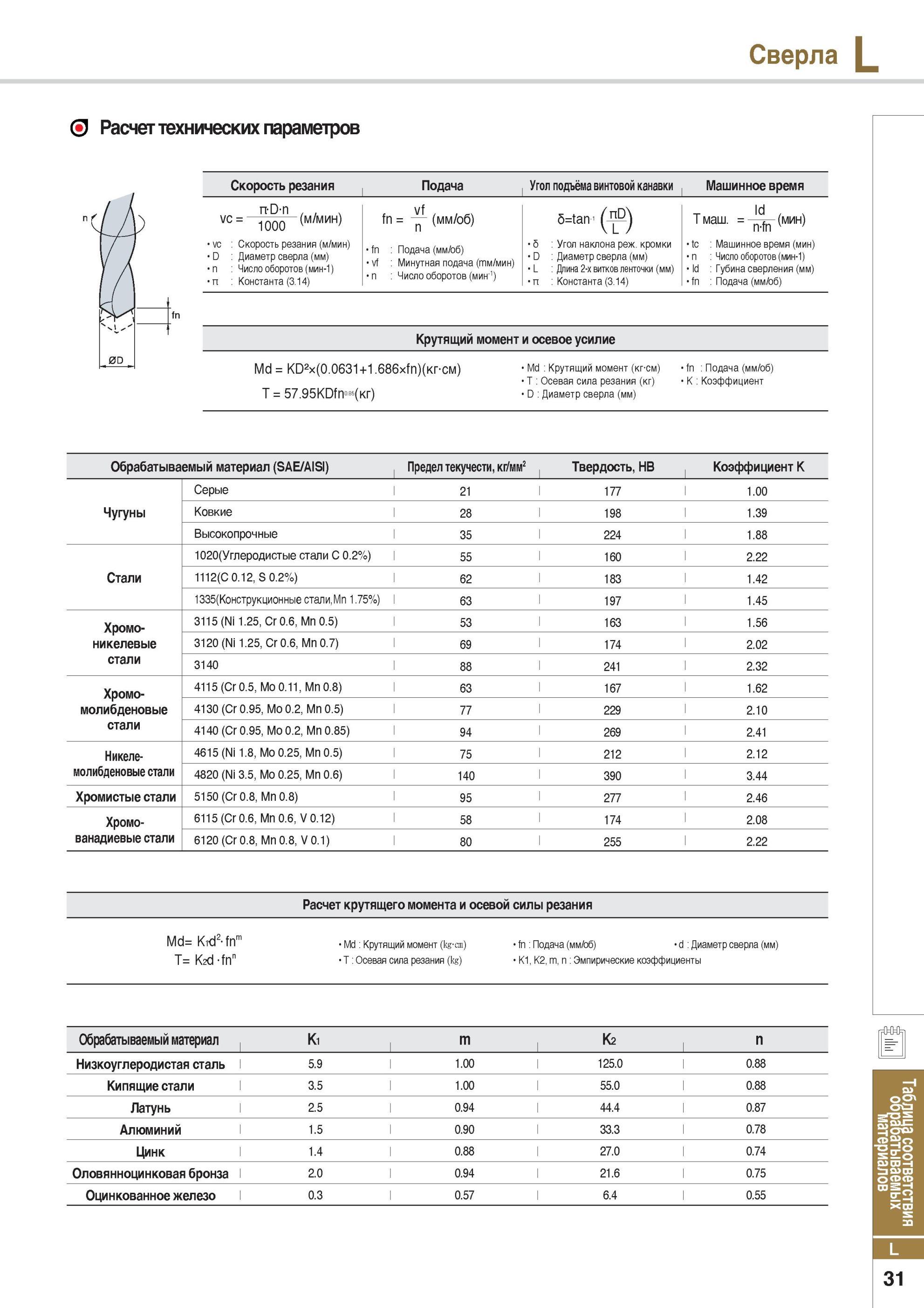

Расчет технических параметров при технологической операции Сверление Скорость резания Подача Угол подъёма винтовой канавки Машинное время Крутящий момент и осевое усилие vc = п-D-n 1000 (м/мин) vc Скорость резания (м/мин) D Диаметр сверла (мм) n Число оборотов (мин-1) Константа (3.14) fn n (мм/об) 5=tan-1 (f) T маш. Id n-fn (мин) fn Подача (мм/об) vf Минутная подача (г м/мин) n Число оборотов (мин-1) 5 Угол наклона реж. кромки D Диаметр сверла (мм) L Длина 2-х витков ленточки (мм) Константа (3.14) tc Машинное время (мин) n Число оборотов (мин-1) Id Губина сверления (мм) fn Подача (мм/об) Md = 2х(0.0631+1.686х )(кг-см) T = 57.95Шп0 85(кг) Md Крутящий момент (кг-см) T Осевая сила резания (кг) D Диаметр сверла (мм) fn Подача (мм/об) K Коэффициент Обрабатываемый материал (SAE/AISI) Предел текучести, кг/мм2 Твердость, HB Коэффициент K Серые 21 177 1.00 Чугуны Ковкие 28 198 1.39 Высокопрочные 35 224 1.88 1020(Углеродистые стали C 0.2%) 55 160 2.22 Стали 1112(C 0.12, S 0.2%) 62 183 1.42 1335(Конструкционные стали, 1.75%) 63 197 1.45 Хромо- никелевые стали 3115 (Ni 1.25, Cr 0.6, Mn 0.5) 53 163 1.56 3120 (Ni 1.25, Cr 0.6, Mn 0.7) 3140 69 88 174 241 2.02 2.32 Хромо- молибденовые стали 4115 (Cr 0.5, Mo 0.11, Mn 0.8) 63 167 1.62 4130 (Cr 0.95, Mo 0.2, Mn 0.5) 4140 (Cr 0.95, Mo 0.2, Mn 0.85) 77 94 229 269 2.10 2.41 Никелемолибденовые стали 4615 (Ni 1.8, Mo 0.25, Mn 0.5) 4820 (Ni 3.5, Mo 0.25, Mn 0.6) 75 140 212 390 2.12 3.44 Хромистые стали 5150 (Cr 0.8, Mn 0.8) 95 277 2.46 Хромованадиевые стали 6115 (Cr 0.6, Mn 0.6, V 0.12) 6120 (Cr 0.8, Mn 0.8, V 0.1) 58 80 174 255 2.08 2.22 Расчет крутящего момента и осевой силы резания Md= Krd2- fnm T= Kd fnn Md Крутящий момент (te-cm) T Осевая сила резания (fe) fn Подача (мм/об) d Диаметр сверла (мм) K1, K2, m, n Эмпирические коэффициенты Обрабатываемый материал Ki m K2 n Низкоуглеродистая сталь 5.9 1.00 125.0 0.88 Кипящие стали 3.5 1.00 55.0 0.88 Латунь 2.5 0.94 44.4 0.87 Алюминий 1.5 0.90 33.3 0.78 Цинк 1.4 0.88 27.0 0.74 Оловянноцинковая бронза 2.0 0.94 21.6 0.75 Оцинкованное железо 0.3 0.57 6.4 0.55 Таблица соответствия обрабатываемых материалов 3i
