KORLOY | Каталог KORLOY 2011 Металлорежущий инструмент (Всего 818 стр.) |
|||||

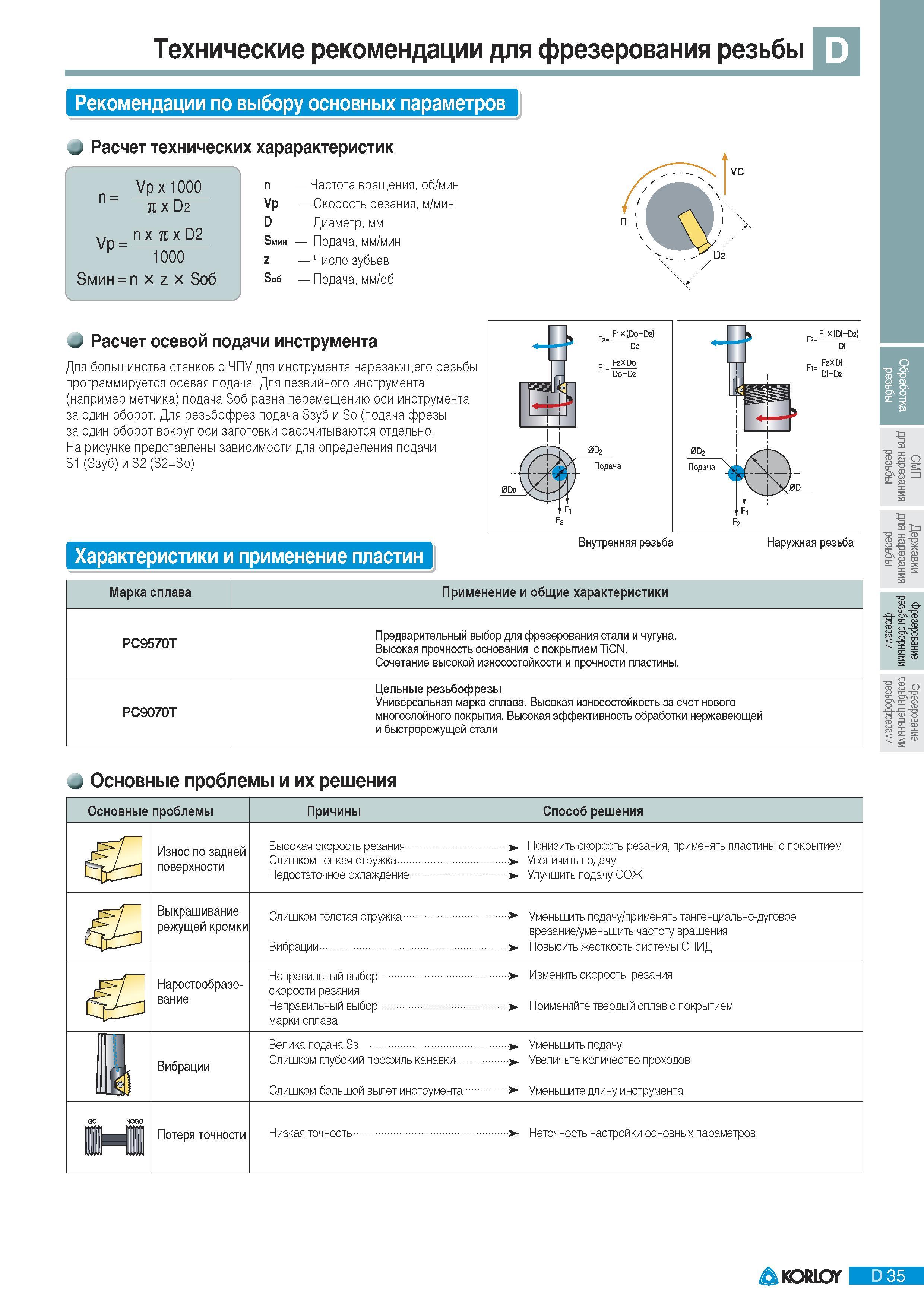

Рекомендации компании Карлой по выбору основных параметров механической обработки для фрезерования резьбы n Частота вращения об/мин Vp Скорость резания мин267 Каталог KORLOY 2011 Металлорежущий инструмент сборный и твердосплавный Стр.D35 |
|||||
Рекомендации компании Карлой по выбору основных параметров механической обработки для фрезерования резьбы n Частота вращения об/мин Vp Скорость резания мин Рекомендации компании Карлой по выбору основных параметров механической обработки для фрезерования резьбы n Частота вращения об/мин Vp Скорость резания мин D Диаметр мм Эмин Подача мм/мин z Число зубьев Боб Подача мм/об J Расчет осевой подачи инструмента Для большинства станков с ЧПУ для инструмента нарезающего резьбы программируется осевая подача. Для лезвийного инструмента (например метчика) подача Sоб равна перемещению оси инструмента за один оборот. Для резьбофрез подача Sзуб и Sо (подача фрезы за один оборот вокруг оси заготовки рассчитываются отдельно. На рисунке представлены зависимости для определения подачи S1 (Эзуб) и S2 (S2Sо) Характеристики и применение пластин F1 х (D0-D2) F1 х (Di D2) Внутренняя резьба Наружная резьба Марка сплава Применение и общие характеристики PC9570T Предварительный выбор для фрезерования стали и чугуна. Высокая прочность основания с покрытием TiCN. Сочетание высокой износостойкости и прочности пластины. PC9070T Цельные резьбофрезы Универсальная марка сплава. Высокая износостойкость за счет нового многослойного покрытия. Высокая эффективность обработки нержавеющей и быстрорежущей стали -R- а 1р TZr -o е Основные проблемы и их решения Основные проблемы i Причины Способ решения Износ по задней поверхности Высокая скорость резания - Понизить скорость резания применять пластины с покрытием Слишком тонкая стружка Увеличить подачу Недостаточное охлаждение - Улучшить подачу СОЖ (55 Выкрашивание режущей кромки Слишком толстая стружка Уменьшить подачу применять тангенциально-дуговое врезание уменьшить частоту вращения Вибрации - Повысить жесткость системы СПИД Наростообразо- вание Неправильный выбор Изменить скорость резания скорости резания Неправильный выбор Применяйте твердый сплав с покрытием марки сплава 1 Вибрации Велика подача Sз Уменьшить подачу Слишком глубокий профиль канавки Увеличьте количество проходов Слишком большой вылет инструмента Уменьшите длину инструмента NOGO HI Потеря точности Низкая точность - Неточность настройки основных параметров KORLOY D 35 Технические рекомендации Расчет технических харарактеристик |
|||||
