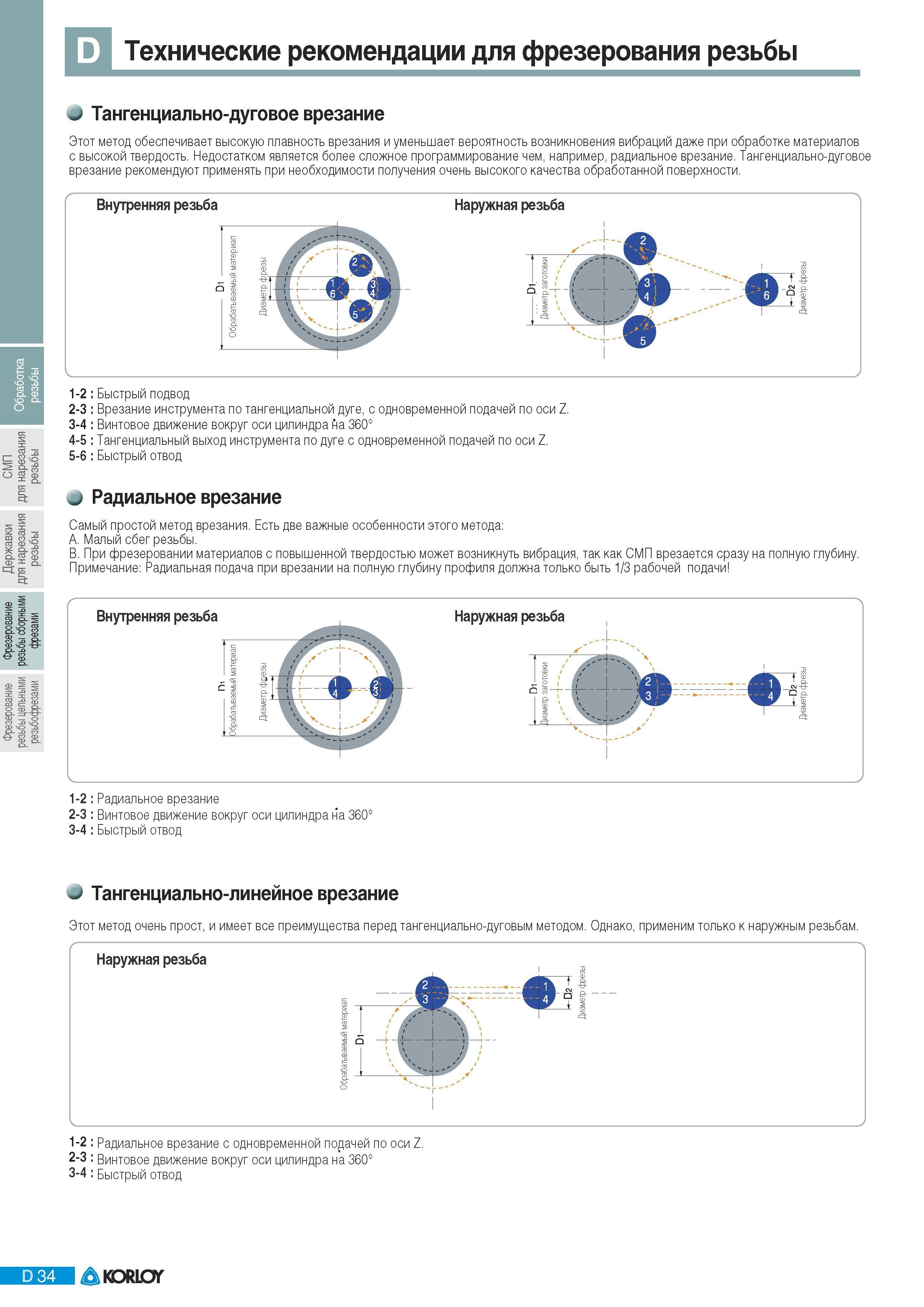

Иллюстрированное описание различных способов врезания металлорежущего фрезерного инструмента при резьбофрезеровании Тангенциально-дуговой метод обеспечивает высокую плавность врезания и уменьшает вероятность возникновения вибраций даже при обработке материалов с высокой твердость. Недостатком является более сложное программирование чем например радиальное врезание. Тангенциально-дуговое врезание рекомендуют применять при необходимости получения очень высокого качества обработанной поверхности. Внутренняя резьба Наружная резьба Быстрый подвод 2-3 Врезание инструмента по тангенциальной дуге с одновременной подачей по оси Z. 3-4 Винтовое движение вокруг оси цилиндра на 360 4-5 Тангенциальный выход инструмента по дуге с одновременной подачей по оси Z. 5-6 Быстрый отвод Радиальное врезание Самый простой метод врезания. Есть две важные особенности этого метода A. Малый сбег резьбы. B. При фрезеровании материалов с повышенной твердостью может возникнуть вибрация так как СМП врезается сразу на полную глубину. Примечание Радиальная подача при врезании на полную глубину профиля должна только быть 1 3 рабочей подачи о Внутренняя резьба Наружная резьба 1-2 Радиальное врезание 2-3 Винтовое движение вокруг оси цилиндра на 360 3-4 Быстрый отвод Тангенциально-линейное врезание Этот метод очень прост и имеет все преимущества перед тангенциально-дуговым методом. Однако применим только к наружным резьбам. 1-2 Радиальное врезание с одновременной подачей по оси Z. 2-3 Винтовое движение вокруг оси цилиндра на 360 3-4 Быстрый отвод D 34 KORLOY Технические рекомендации для фрезерования резьбы врезание при фрезеровании резьбы
