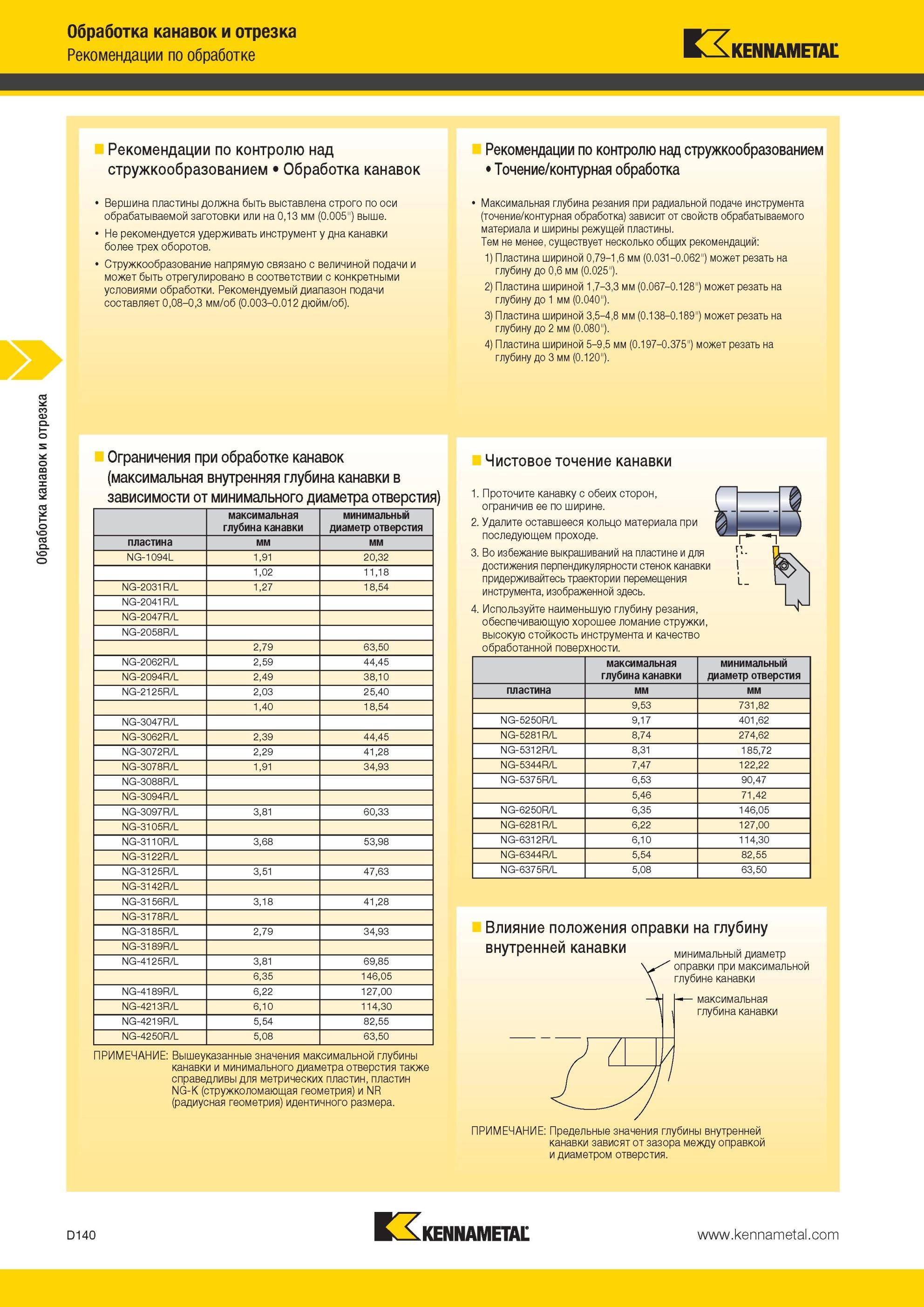

Рекомендации Kennametal по контролю над стружкообразованием Обработка канавок Вершина пластины должна быть выставлена строго по оси обрабатываемой заготовки или на 0,13 мм (0.005") выше Обработка канавок и отрезка Рекомендации по обработке Не рекомендуется удерживать инструмент у дна канавки более трех оборотов. Стружкообразование напрямую связано с величиной подачи и может быть отрегулировано в соответствии с конкретными условиями обработки. Рекомендуемый диапазон подачи составляет 0,08-0,3 мм/об (0.003-0.012 дюйм/об ). Рекомендации по контролю над стружкообразованием Точение/контурная обработка Максимальная глубина резания при радиальной подаче инструмента (точение/контурная обработка) зависит от свойств обрабатываемого материала и ширины режущей пластины. Тем не менее, существует несколько общих рекомендаций 1) Пластина шириной 0,79-1,6 мм (0.031-0.062") может резать на глубину до 0,6 мм (0.025"). 2) Пластина шириной 1,7-3,3 мм (0.067-0.128") может резать на глубину до 1 мм (0.040"). 3) Пластина шириной 3,5-4,8 мм (0.138-0.189") может резать на глубину до 2 мм (0.080"). 4) Пластина шириной 5-9,5 мм (0.197-0.375") может резать на глубину до 3 мм (0.120"). Ограничения при обработке канавок (максимальная внутренняя глубина канавки в зависимости от минимального диаметра отверстия) максимальная глубина канавки минимальный диаметр отверстия пластина мм NG-1094L 1,91 20,32 1,02 11,18 NG-2031R/L 1,27 18,54 NG-2041R/L NG-2047R/L NG-2058R/L 2,79 63,50 NG-2062R/L 2,59 44,45 NG-2094R/L 2,49 38,10 NG-2125R/L 2,03 25,40 1,40 18,54 NG-3047R/L NG-3062R/L 2,39 44,45 NG-3072R/L 2,29 41,28 NG-3078R/L 1,91 34,93 NG-3088R/L NG-3094R/L NG-3097R/L 3,81 60,33 NG-3105R/L NG-3110R/L 3,68 53,98 NG-3122R/L NG-3125R/L 3,51 47,63 NG-3142R/L NG-3156R/L 3,18 41,28 NG-3178R/L NG-3185R/L 2,79 34,93 NG-3189R/L NG-4125R/L 3,81 69,85 6,35 146,05 NG-4189R/L 6,22 127,00 NG-4213R/L 6,10 114,30 NG-4219R/L 5,54 82,55 NG-4250R/L 5,08 63,50 ПРИМЕЧАНИЕ Вышеуказанные значения максимальной глубины канавки и минимального диаметра отверстия также справедливы для метрических пластин, пластин NG-K (стружколомающая геометрия) и NR (радиусная геометрия) идентичного размера. Чистовое точение канавки 1. Проточите канавку с обеих сторон, ограничив ее по ширине. 2. Удалите оставшееся кольцо материала при последующем проходе. 3. Во избежание выкрашиваний на пластине и для достижения перпендикулярности стенок канавки придерживайтесь траектории перемещения инструмента, изображенной здесь. 4. Используйте наименьшую глубину резания, обеспечивающую хорошее ломание стружки, высокую стойкость инструмента и качество обработанной поверхности. максимальная глубина канавки минимальный диаметр отверстия пластина мм 9,53 731,82 NG-5250R/L 9,17 401,62 NG-5281R/L 8,74 274,62 NG-5312R/L 8,31 185,72 NG-5344R/L 7,47 122,22 NG-5375R/L 6,53 90,47 5,46 71,42 NG-6250R/L 6,35 146,05 NG-6281R/L 6,22 127,00 NG-6312R/L 6,10 114,30 NG-6344R/L 5,54 82,55 NG-6375R/L 5,08 63,50 Влияние положения оправки на глубину внутренней канавки минимальный диаметр оправки при максимальной глубине канавки максимальная глубина канавки ПРИМЕЧАНИЕ Предельные значения глубины внутренней канавки зависят от зазора между оправкой и диаметром отверстия. D140
