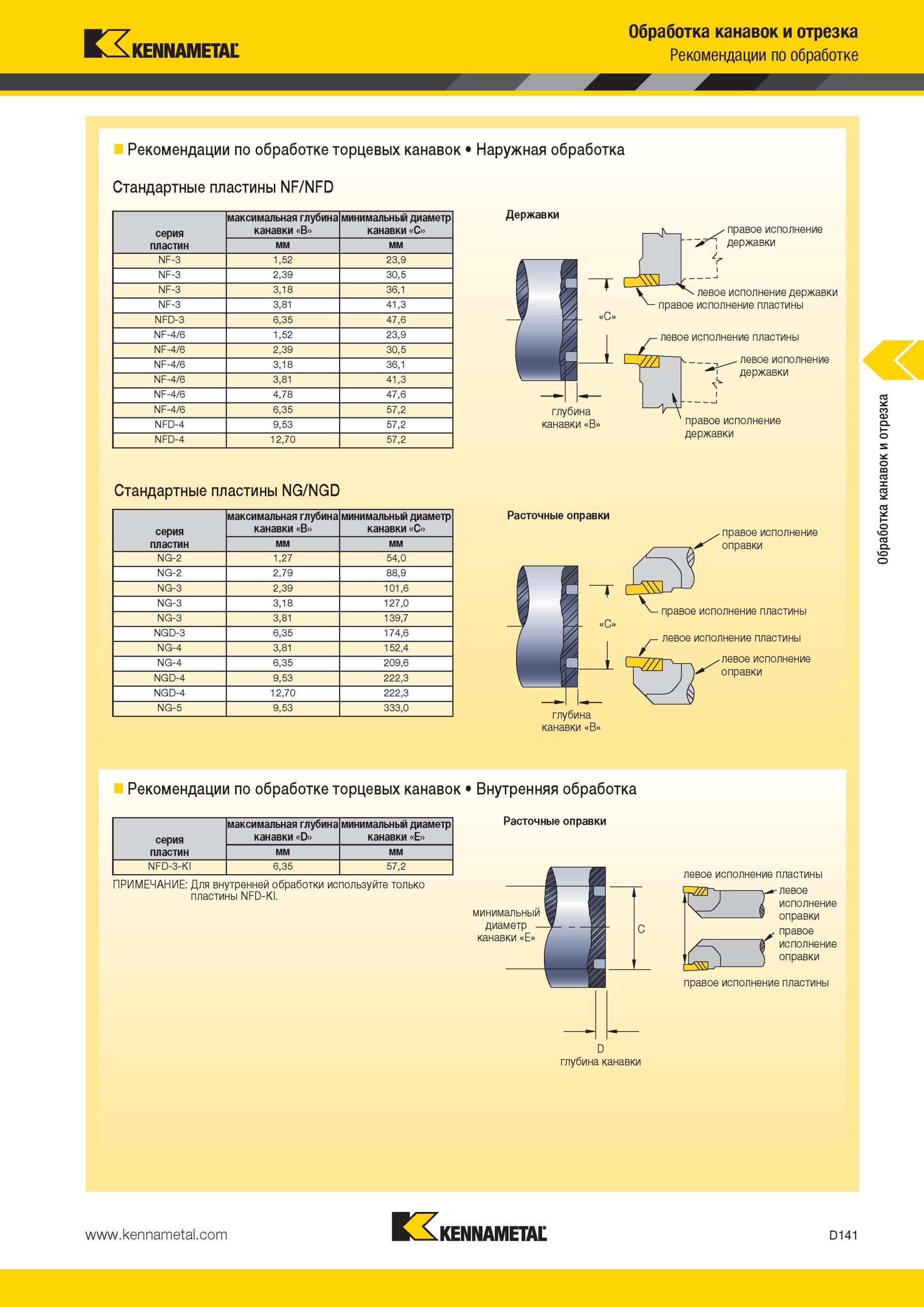

Рекомендации по обработке торцевых канавок Наружная обработка Стандартные пластины Kennametal NF/NFD серия максимальная глубина канавки Обработка канавок и отрезка Рекомендации по обработке B минимальный диаметр канавки C пластин мм NF-3 1,52 23,9 NF-3 2,39 30,5 NF-3 3,18 36,1 NF-3 3,81 41,3 NFD-3 6,35 47,6 NF-4/6 1,52 23,9 NF-4/6 2,39 30,5 NF-4/6 3,18 36,1 NF-4/6 3,81 41,3 NF-4/6 4,78 47,6 NF-4/6 6,35 57,2 NFD-4 9,53 57,2 NFD-4 12,70 57,2 Державки правое исполнение державки левое исполнение державки правое исполнение пластины левое исполнение пластины левое исполнение державки глубина канавки В правое исполнение державки Стандартные пластины NG/NGD серия максимальная глубина канавки B минимальный диаметр канавки C пластин мм NG-2 1,27 54,0 NG-2 2,79 88,9 NG-3 2,39 101,6 NG-3 3,18 127,0 NG-3 3,81 139,7 NGD-3 6,35 174,6 NG-4 3,81 152,4 NG-4 6,35 209,6 NGD-4 9,53 222,3 NGD-4 12,70 222,3 NG-5 9,53 333,0 Расточные оправки правое исполнение оправки правое исполнение пластины левое исполнение пластины левое исполнение оправки глубина канавки В Рекомендации по обработке торцевых канавок Внутренняя обработка Расточные оправки серия пластин максимальная глубина канавки D минимальный диаметр канавки E мм NFD-3-KI 6,35 57,2 ПРИМЕЧАНИЕ Для внутренней обработки используйте только пластины NFD-KI. минимальный диаметр канавки Е левое исполнение пластины левое исполнение оправки правое исполнение оправки правое исполнение пластины C D глубина канавки D141 Обработка канавок и отрезка
