KENNAMETAL | Каталог KENNAMETAL 2013 Металлорежущий инструмент (Всего 2130 стр.) |
|||||
|

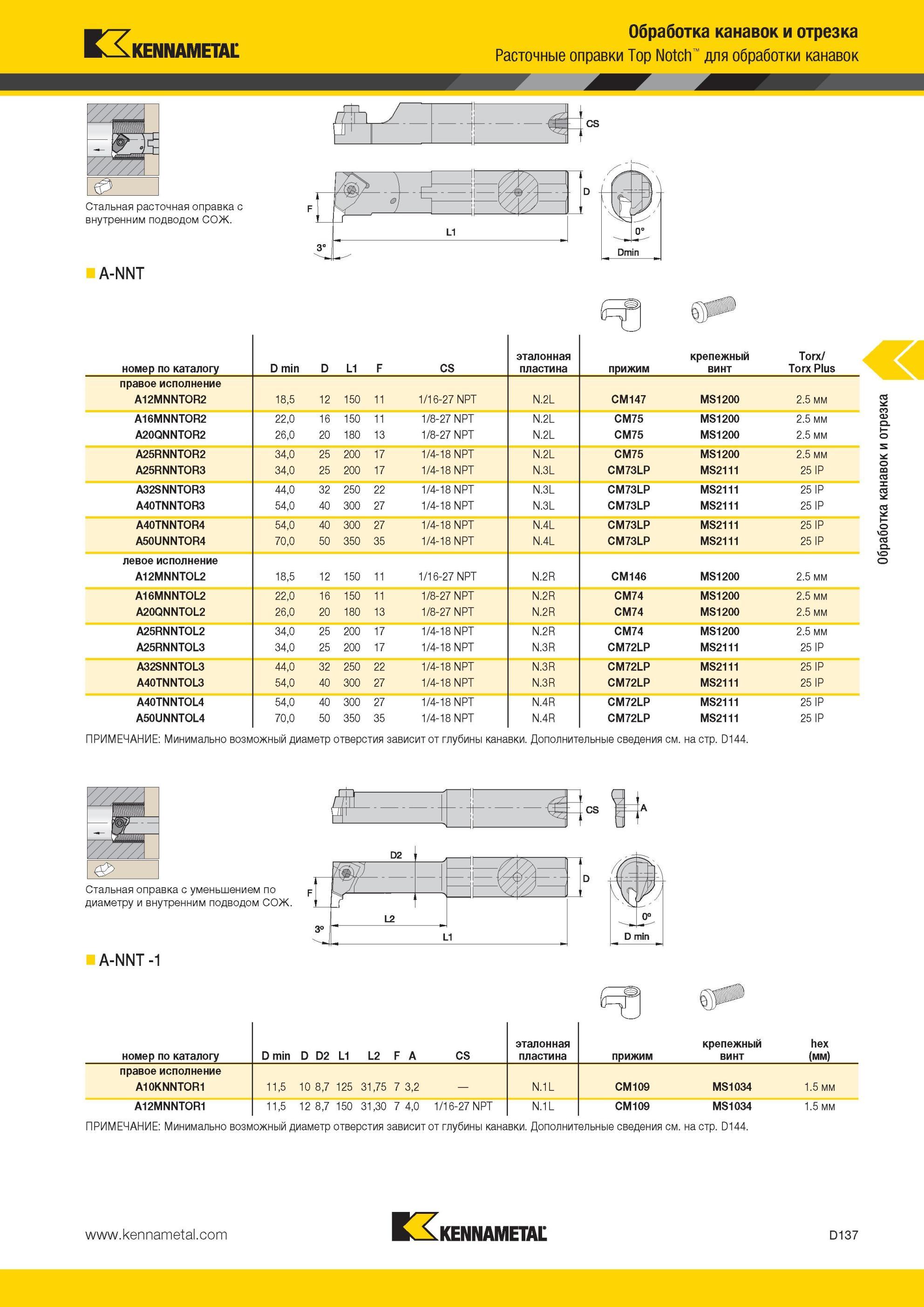

527 Мастер-каталог KENNAMETAL 2013 Металлорежущий инструмент Стр.D137 |
|||||
Стальная расточная оправка Kennametal с внутренним подводом СОЖ Обработка канавок и отрезка Расточные оправки Top Notch для обработки канавок номер поСтальная расточная оправка Kennametal с внутренним подводом СОЖ Обработка канавок и отрезка Расточные оправки Top Notch для обработки канавок номер по каталогу D min D L1 F CS эталонная пластина прижим крепежный винт Torx/ Torx Plus правое исполнение A12MNNTOR2 18,5 12 150 11 1/16-27 NPT N.2L CM147 MS1200 2.5 мм A16MNNTOR2 22,0 16 150 11 1/8-27 NPT N.2L CM75 MS1200 2.5 мм A20QNNTOR2 26,0 20 180 13 1/8-27 NPT N.2L CM75 MS1200 2.5 мм A25RNNTOR2 34,0 25 200 17 1/4-18 NPT N.2L CM75 MS1200 2.5 мм A25RNNTOR3 34,0 25 200 17 1/4-18 NPT N.3L CM73LP MS2111 25 IP A32SNNTOR3 44,0 32 250 22 1/4-18 NPT N.3L CM73LP MS2111 25 IP A40TNNTOR3 54,0 40 300 27 1/4-18 NPT N.3L CM73LP MS2111 25 IP A40TNNTOR4 54,0 40 300 27 1/4-18 NPT N.4L CM73LP MS2111 25 IP A50UNNTOR4 70,0 50 350 35 1/4-18 NPT N.4L CM73LP MS2111 25 IP левое исполнение A12MNNTOL2 18,5 12 150 11 1/16-27 NPT N.2R CM146 MS1200 2.5 мм A16MNNTOL2 22,0 16 150 11 1/8-27 NPT N.2R CM74 MS1200 2.5 мм A20QNNTOL2 26,0 20 180 13 1/8-27 NPT N.2R CM74 MS1200 2.5 мм A25RNNTOL2 34,0 25 200 17 1/4-18 NPT N.2R CM74 MS1200 2.5 мм A25RNNTOL3 34,0 25 200 17 1/4-18 NPT N.3R CM72LP MS2111 25 IP A32SNNTOL3 44,0 32 250 22 1/4-18 NPT N.3R CM72LP MS2111 25 IP A40TNNTOL3 54,0 40 300 27 1/4-18 NPT N.3R CM72LP MS2111 25 IP A40TNNTOL4 54,0 40 300 27 1/4-18 NPT N.4R CM72LP MS2111 25 IP A50UNNTOL4 70,0 50 350 35 1/4-18 NPT N.4R CM72LP MS2111 25 IP ПРИМЕЧАНИЕ Минимально возможный диаметр отверстия зависит от глубины канавки. Дополнительные сведения см. на стр. D144. ЩР 4 n -CEE Стальная оправка с уменьшением по диаметру и внутренним подводом СОЖ. A-NNT -1 номер по каталогу D min D D2 L1 L2 F A CS эталонная пластина прижим крепежный винт hex (мм) правое исполнение A10KNNTOR1 11,5 10 8,7 125 31,75 7 3,2 N.1L CM109 MS1034 1.5 мм A12MNNTOR1 11,5 12 8,7 150 31,30 7 4,0 1/16-27 NPT N.1L CM109 MS1034 1.5 мм ПРИМЕЧАНИЕ Минимально возможный диаметр отверстия зависит от глубины канавки. Дополнительные сведения см. на стр. D144. D137 Обработка канавок и отрезка |
|||||
