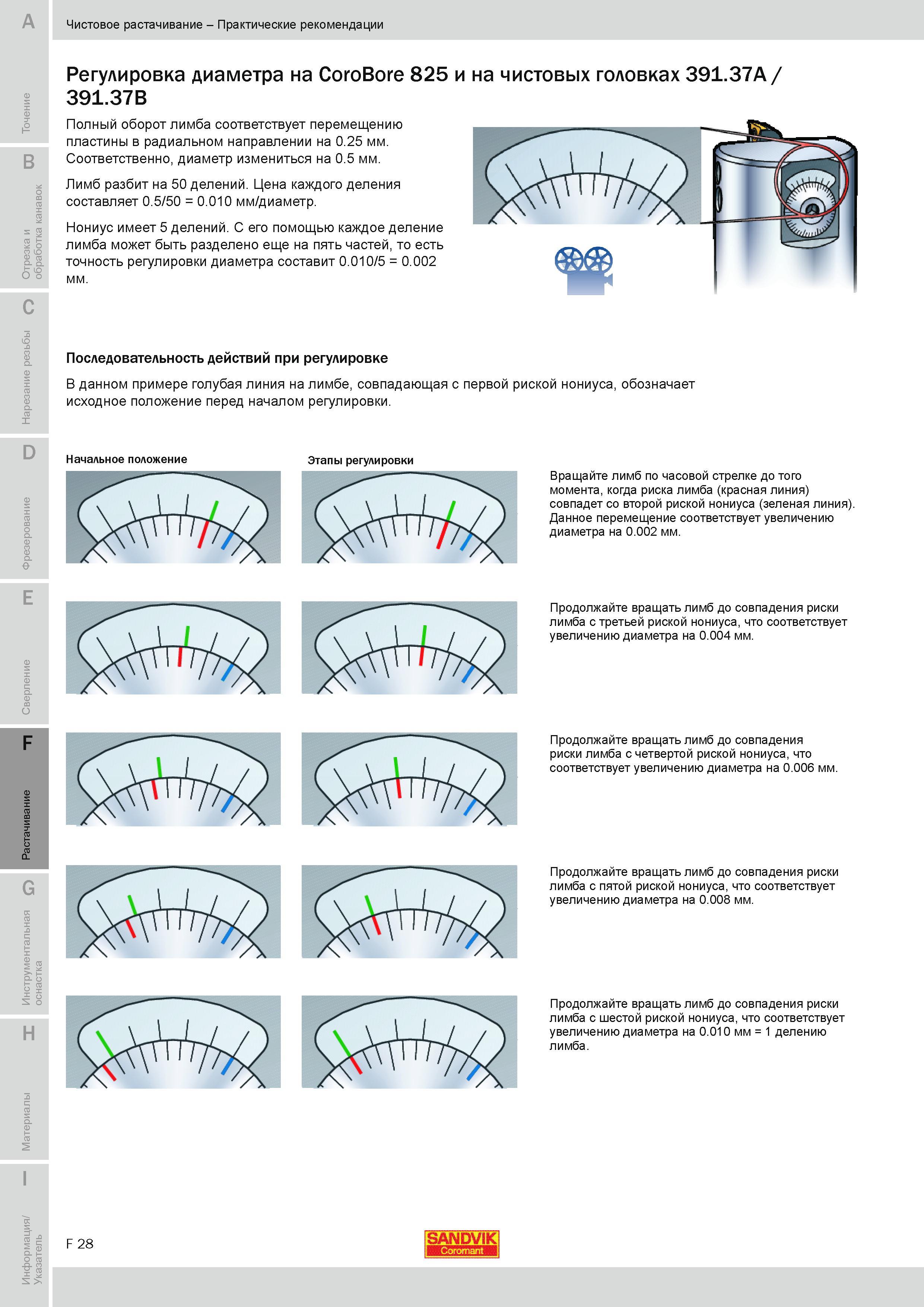

Регулировка диаметра на Sandvik Coromant CoroBore 825 и на чистовых головках 391.37A 391.37B Полный оборот лимба соответствует перемещению пластины в радиальном направлении на 0.25 мм Соответственно диаметр измениться на 0.5 мм. Лимб разбит на 50 делений. Цена каждого деления составляет 0.5 50 0.010 мм диаметр. Нониус имеет 5 делений. С его помощью каждое деление лимба может быть разделено еще на пять частей то есть точность регулировки диаметра составит 0.010 5 0.002 мм. Последовательность действий при регулировке В данном примере голубая линия на лимбе совпадающая с первой риской нониуса обозначает исходное положение перед началом регулировки. Начальное положение Этапы регулировки Вращайте лимб по часовой стрелке до того момента когда риска лимба (красная линия) совпадет второй риской нониуса (зеленая линия). Данное перемещение соответствует увеличению диаметра на 0.002 мм. Продолжайте вращать лимб до совпадения риски лимба с третьей риской нониуса что соответствует увеличению диаметра на 0.004 мм. Продолжайте вращать лимб до совпадения риски лимба с четвертой риской нониуса что соответствует увеличению диаметра на 0.006 мм. Продолжайте вращать лимб до совпадения риски лимба с пятой риской нониуса что соответствует увеличению диаметра на 0.008 мм. Продолжайте вращать лимб до совпадения риски лимба с шестой риской нониуса что соответствует увеличению диаметра на 0.010 мм 1 делению лимба. F 28 Чистовое растачивание Практические рекомендации
