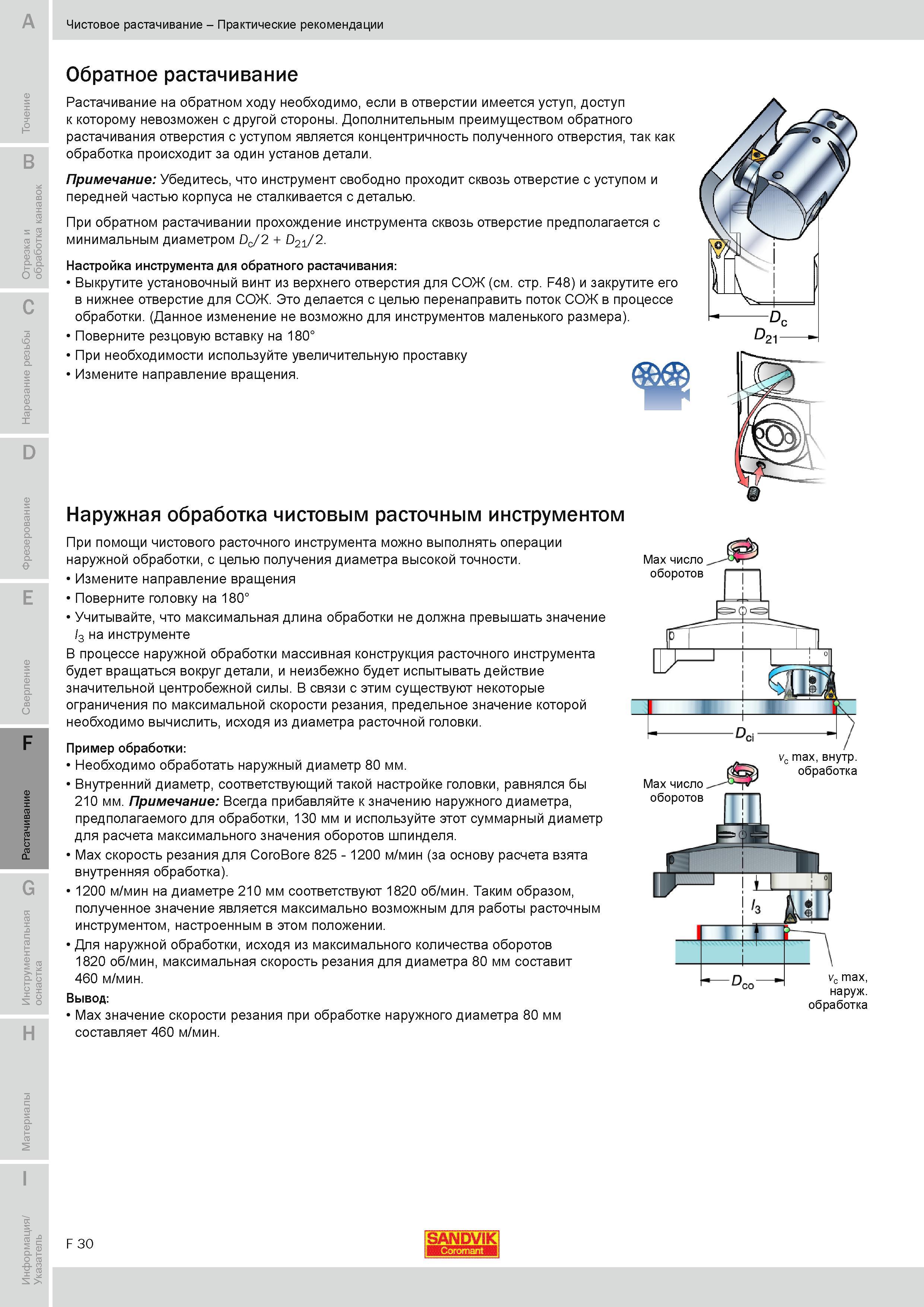

Растачивание на обратном ходу необходимо если в отверстии имеется уступ доступ к которому невозможен с другой стороны Дополнительным преимуществом

Растачивание на обратном ходу необходимо если в отверстии имеется уступ доступ к которому невозможен с другой стороны Дополнительным преимуществом обратного растачивания отверстия с уступом является концентричность полученного отверстия так как обработка происходит за один установ детали. Примечание Убедитесь что инструмент свободно проходит сквозь отверстие с уступом и передней частью корпуса не сталкивается с деталью. При обратном растачивании прохождение инструмента сквозь отверстие предполагается с минимальным диаметром Dc 2 D21 2. Настройка инструмента для обратного растачивания Выкрутите установочный винт из верхнего отверстия для СОЖ (см. стр. F48) и закрутите его в нижнее отверстие для СОЖ. Это делается с целью перенаправить поток СОЖ в процессе обработки. (Данное изменение не возможно для инструментов маленького размера). Поверните резцовую вставку на 180 При необходимости используйте увеличительную проставку Измените направление вращения. Наружная обработка чистовым расточным инструментом При помощи чистового расточного инструмента можно выполнять операции наружной обработки с целью получения диаметра высокой точности. Измените направление вращения Поверните головку на 180 Учитывайте что максимальная длина обработки не должна превышать значение l3 на инструменте В процессе наружной обработки массивная конструкция расточного инструмента будет вращаться вокруг детали и неизбежно будет испытывать действие значительной центробежной силы. В связи с этим существуют некоторые ограничения по максимальной скорости резания предельное значение которой необходимо вычислить исходя из диаметра расточной головки. Пример обработки Необходимо обработать наружный диаметр 80 мм. Внутренний диаметр соответствующий такой настройке головки равнялся бы 210 мм. Примечание Всегда прибавляйте к значению наружного диаметра предполагаемого для обработки 130 мм и используйте этот суммарный диаметр для расчета максимального значения оборотов шпинделя. Max скорость резания для CoroBore 825 - 1200 м/мин (за основу расчета взята внутренняя обработка). 1200 м/мин на диаметре 210 мм соответствуют 1820 об/мин. Таким образом полученное значение является максимально возможным для работы расточным инструментом настроенным в этом положении. Для наружной обработки исходя из максимального количества оборотов 1820 об/мин максимальная скорость резания для диаметра 80 мм составит 460 м/мин. Вывод Max значение скорости резания при обработке наружного диаметра 80 мм составляет 460 м/мин. Max число оборотов 1 F 30 SANDVIK Чистовое растачивание Практические рекомендации Обратное растачивание
