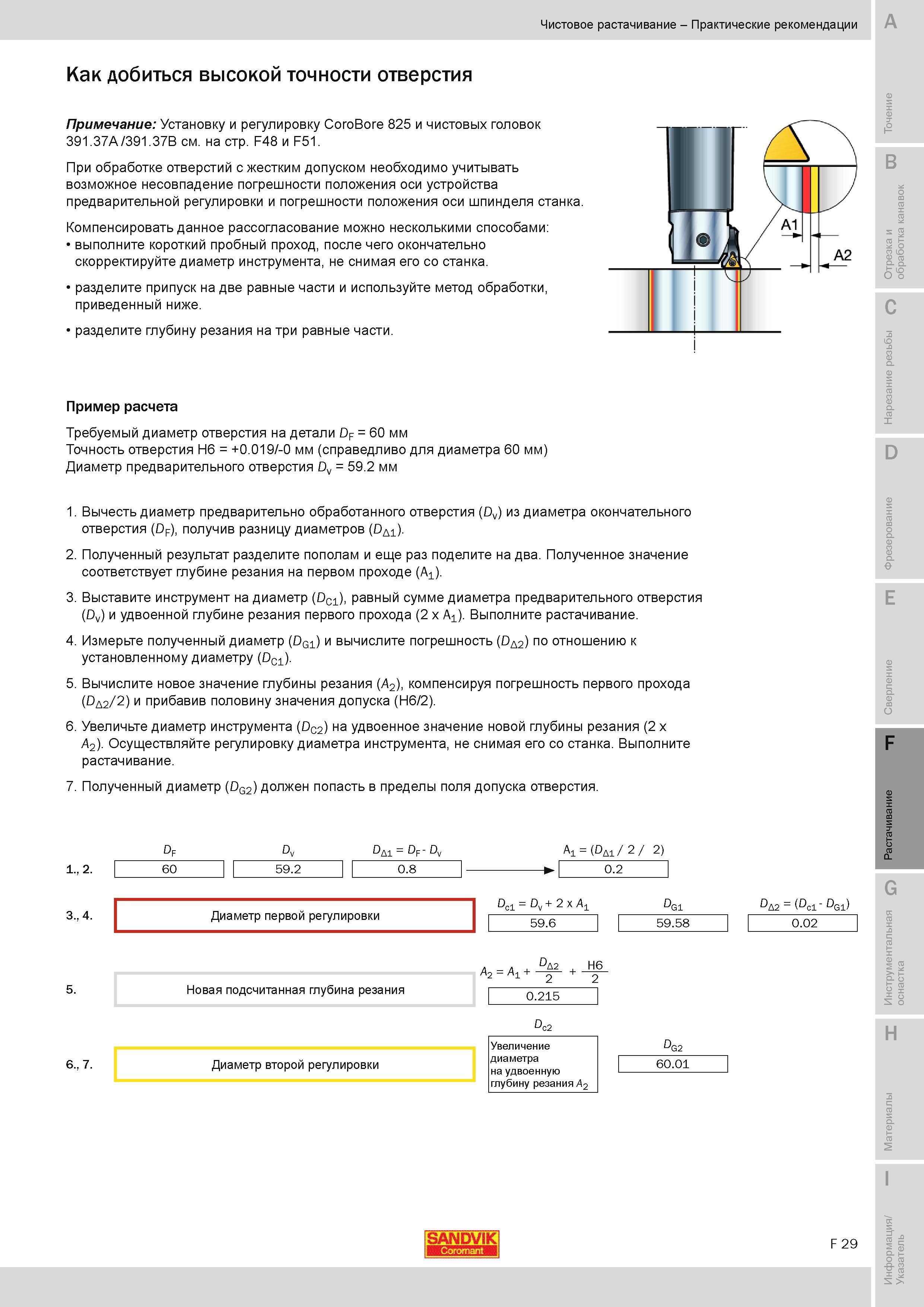

Чистовое растачивание Практические рекомендации Как добиться высокой точности отверстия Примечание Установку и регулировку Sandvik Coromant CoroBore 825 и чистовых головок 391.37A 391.37B При обработке отверстий с жестким допуском необходимо учитывать возможное несовпадение погрешности положения оси устройства предварительной регулировки и погрешности положения оси шпинделя станка. Компенсировать данное рассогласование можно несколькими способами выполните короткий пробный проход после чего окончательно скорректируйте диаметр инструмента не снимая его станка. разделите припуск на две равные части и используйте метод обработки приведенный ниже. разделите глубину резания на три равные части. - Пример расчета Требуемый диаметр отверстия на детали DF 60 мм Точность отверстия H6 +0.019 -0 мм (справедливо для диаметра 60 мм) Диаметр предварительного отверстия Dv 59.2 мм 1. Вычесть диаметр предварительно обработанного отверстия (Dv) из диаметра окончательного отверстия (DF) получив разницу диаметров (Dai). 2. Полученный результат разделите пополам и еще раз поделите на два. Полученное значение соответствует глубине резания на первом проходе (A1). 3. Выставите инструмент на диаметр (Dc1) равный сумме диаметра предварительного отверстия (Dv) и удвоенной глубине резания первого прохода (2 x A1). Выполните растачивание. 4. Измерьте полученный диаметр (DG1) и вычислите погрешность (Da2) по отношению к установленному диаметру (Dc1). 5. Вычислите новое значение глубины резания (A2) компенсируя погрешность первого прохода (Da2 2) и прибавив половину значения допуска (H6 2). 6. Увеличьте диаметр инструмента (DC2) на удвоенное значение новой глубины резания (2 x A2). Осуществляйте регулировку диаметра инструмента не снимая его станка. Выполните растачивание. 7. Полученный диаметр (DG2) должен попасть в пределы поля допуска отверстия. 1. 2. 3. 4. Df Dv DM - DF Dv 60 59.2 0.8 Диаметр первой регулировки Ai - (DM 2 2) 02 59.6 Dg 59.58 DA2 - (Dc1 DG1) 002 5. Новая подсчитанная глубина резания A2 - Ai 0.215 6. 7. Диаметр второй регулировки D c2 Увеличение диаметра на удвоенную глубину резания A2 Dg 60.01 Dei Dv 2 x Ai SANDVIK F 29
