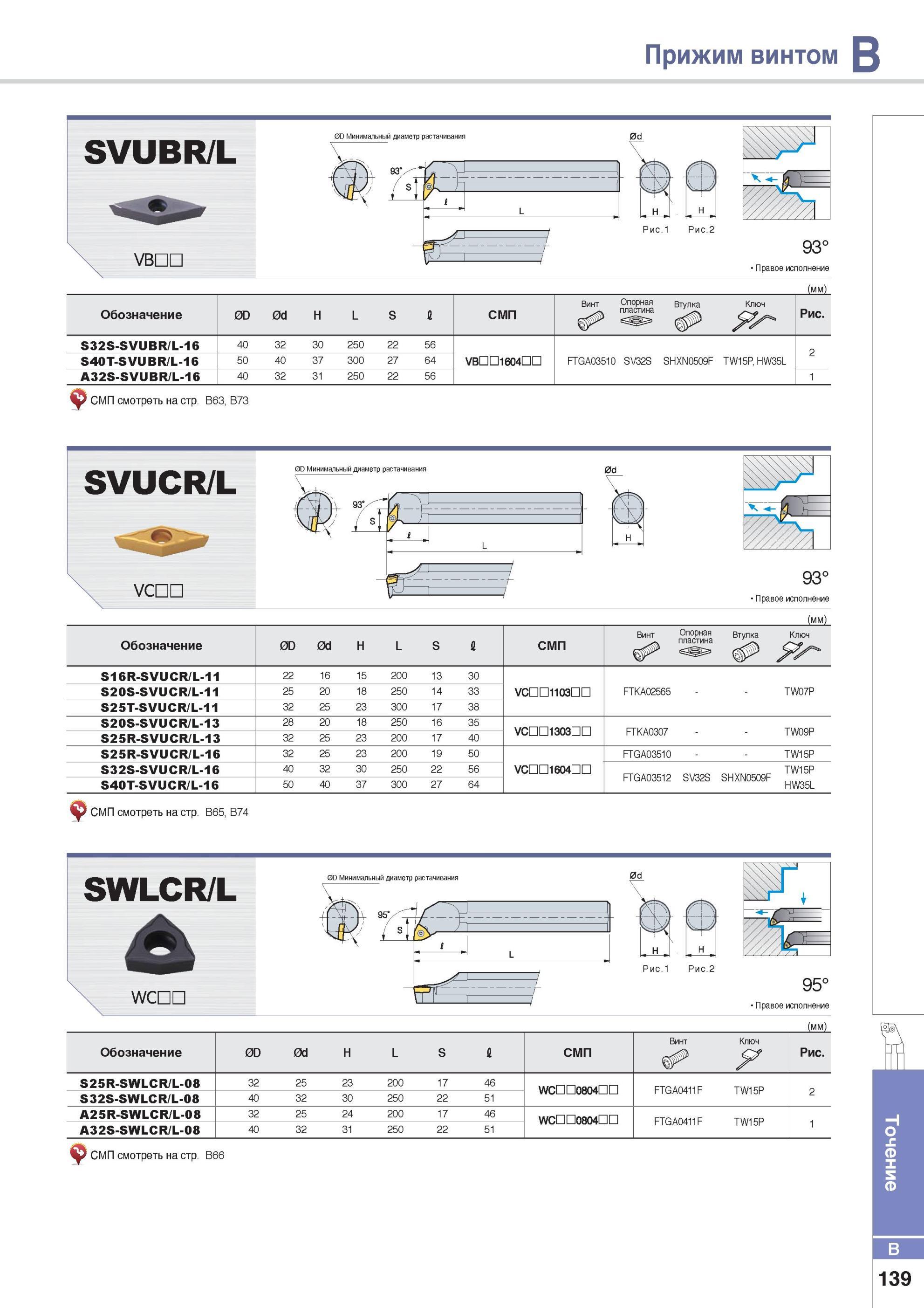

Расточные токарные державки Korloy с режущими сменными твердосплавными пластинами Прижим СРП винтом Основные размеры Упрощенные операционные эскизы демонстрирующие какой формы поверхности на заготовке может обрабатывать данный металлорежущий инструмент Минимальный диаметр растачивания VBDD Рис.1 Рис.2 93° Правое исполнение (мм) Обозначение 0D 0d H L S С СМП Винт Опорная пластина Втулка Ключ Рис. S32S-SVUBR/L-16 40 32 30 250 22 56 2 S40T-SVUBR/L-16 50 40 37 300 27 64 увспемсю FTGA03510 SV32S SHXN0509F TW15P, HW35L A32S-SVUBR/L-16 40 32 31 250 22 56 1 СМП смотреть на стр. B63, B73 SVUCR/L 0D Минимальный диаметр растачивания Правое исполнение (мм) Обозначение 0D 0d H L S СМП Винт Опорная пластина Втулка Ключ S16R-SVUCR/L-11 22 16 15 200 13 30 S20S-SVUCR/L-11 25 20 18 250 14 33 УСПШИОЗШ FTKA02565 TW07P S25T-SVUCR/L-11 32 25 23 300 17 38 S20S-SVUCR/L-13 28 20 18 250 16 35 VCCD1303CD FTKA0307 TW09P S25R-SVUCR/L-13 32 25 23 200 17 40 S25R-SVUCR/L-16 32 25 23 200 19 50 FTGA03510 TW15P S32S-SVUCR/L-16 40 32 30 250 22 56 УСПШ1604Ш FTGA03512 SV32S SHXN0509F TW15P S40T-SVUCR/L-16 50 40 37 300 27 64 HW35L J-y СМП смотреть на стр. B65, B74 SWLCR/L А 0D Минимальный диаметр растачивания WCDD 1 S " L Рис.1 Рис.2 95° Правое исполнение (мм) Обозначение 0D 0d H L S А СМП Винт Ключ Рис. S25R-SWLCR/L-08 32 25 23 200 17 46 WCDD0804nn FTGA0411F TW15P 2 S32S-SWLCR/L-08 40 32 30 250 22 51 A25R-SWLCR/L-08 32 25 24 200 17 46 WCDD0804nn FTGA0411F TW15P A32S-SWLCR/L-08 40 32 31 250 22 51 1 СМП смотреть на стр. B66 B 139 Точение Токарные резцы Korloy сменными режущими пластинами SVUBR/L 0D
