Прижим винтом Токарные резцы Korloy сменными режущими пластинами STFCR/L Минимальный диаметр растачивания

Прижим винтом Токарные резцы Korloy сменными режущими пластинами STFCR/L Минимальный диаметр растачивания

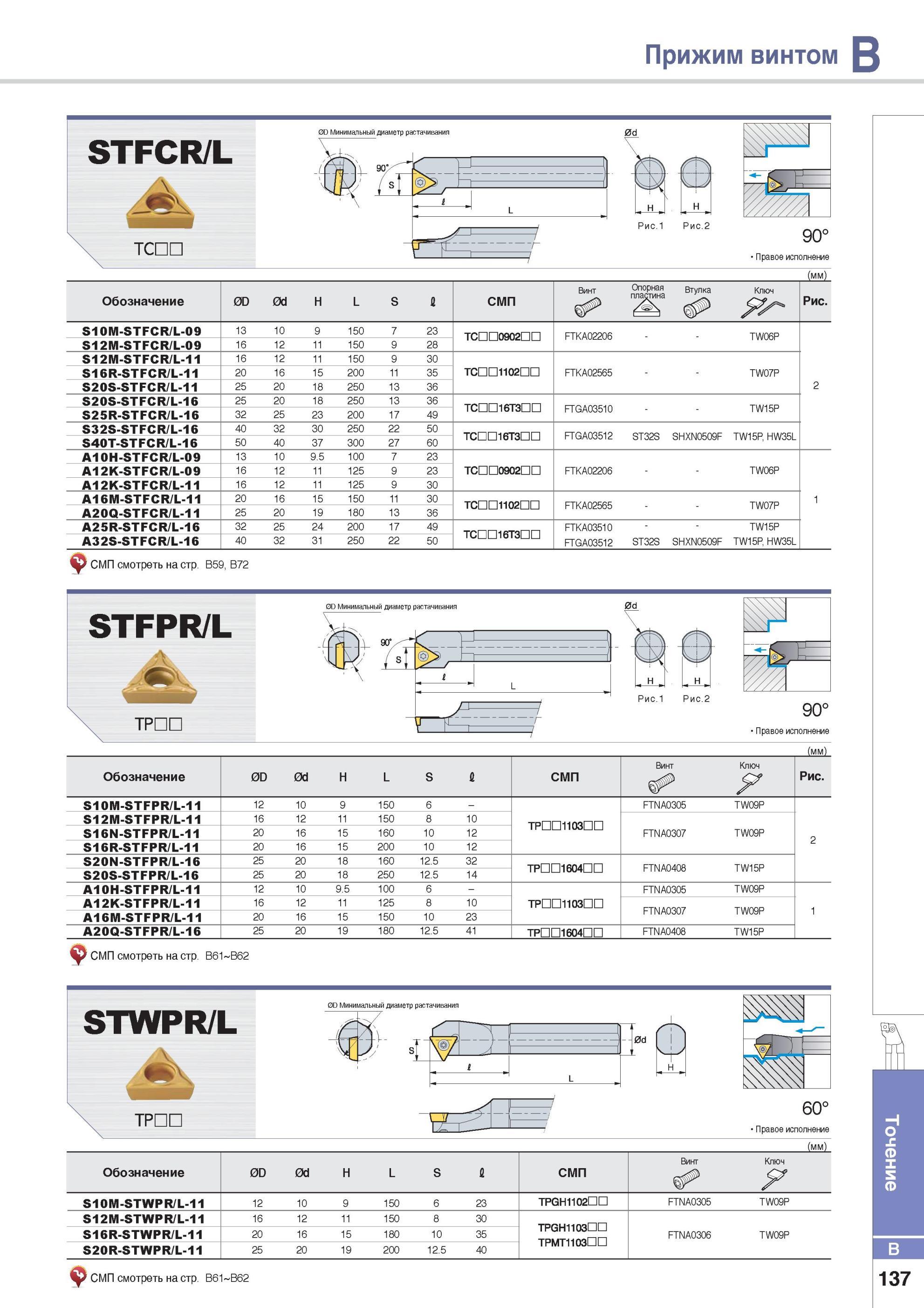

Прижим винтом Токарные резцы Korloy сменными режущими пластинами STFCR/L Минимальный диаметр растачивания _ Рис.1 Рис.2 ТСПП 90° Правое исполнение (мм) Обозначение 0D 0d H L S А СМП Винт Опорная пластина Втулка Ключ Рис. S10M-STFCR/L-09 13 10 9 150 7 23 ТСПП0902ПП FTKA02206 TW06P S12M-STFCR/L-09 16 12 11 150 9 28 S12M-STFCR/L-11 16 12 11 150 9 30 S16R-STFCR/L-11 20 16 15 200 11 35 ТСПП1102ПП FTKA02565 TW07P S20S-STFCR/L-11 25 20 18 250 13 36 2 S20S-STFCR/L-16 25 20 18 250 13 36 ТСПП16ТЗПП FTGA03510 TW15P S25R-STFCR/L-16 32 25 23 200 17 49 S32S-STFCR/L-16 40 32 30 250 22 50 тстсибтзЕю FTGA03512 ST32S SHXN0509F TW15P, HW35L S40T-STFCR/L-16 50 40 37 300 27 60 A10H-STFCR/L-09 13 10 9.5 100 7 23 A12K-STFCR/L-09 16 12 11 125 9 23 ТСПП0902ПП FTKA02206 TW06P A12K-STFCR/L-11 16 12 11 125 9 30 A16M-STFCR/L-11 20 16 15 150 11 30 ТСПП1102ПП FTKA02565 TW07P 1 A20Q-STFCR/L-11 25 20 19 180 13 36 A25R-STFCR/L-16 32 25 24 200 17 49 ТСПП16ТЗПП FTKA03510 TW15P A32S-STFCR/L-16 40 32 31 250 22 50 FTGA03512 ST32S SHXN0509F TW15P, HW35L СМП смотреть на стр. B59, B72 STFPR/L 0D Минимальный диаметр растачивания у ТРПП 90° Правое исполнение (мм) Обозначение 0D 0d H L S А СМП Винт Ключ у Рис. S10M-STFPR/L-11 12 10 9 150 6 - FTNA0305 TW09P S12M-STFPR/L-11 16 12 11 150 8 10 ТРШ1103Ш S16N-STFPR/L-11 20 16 15 160 10 12 FTNA0307 TW09P 2 S16R-STFPR/L-11 20 16 15 200 10 12 S20N-STFPR/L-16 25 20 18 160 12.5 32 ТРПП1604ПП FTNA0408 TW15P S20S-STFPR/L-16 25 20 18 250 12.5 14 A10H-STFPR/L-11 12 10 9.5 100 6 - FTNA0305 TW09P A12K-STFPR/L-11 16 12 11 125 8 10 ТРШ1103ПП FTNA0307 TW09P A16M-STFPR/L-11 20 16 15 150 10 23 1 A20Q-STFPR/L-16 25 20 19 180 12.5 41 ТРПП1604Ш FTNA0408 TW15P СМП смотреть на стр. B61 B62 STWPR/L 0D Минимальный диаметр растачивания 1 >/ 3 1 L - 0d ТРПП 60° Правое исполнение (мм) Обозначение 0D 0d H L S А СМП Винт Ключ У S10M-STWPR/L-11 12 10 9 150 6 23 TPGH1102Dn FTNA0305 TW09P S12M-STWPR/L-11 16 12 11 150 8 30 TPGH1103Dn ТРМТ1103ПП S16R-STWPR/L-11 20 16 15 180 10 35 FTNA0306 TW09P S20R-STWPR/L-11 25 20 19 200 12.5 40 B -,у СМП смотреть на стр. B61 B62 137 Точение
