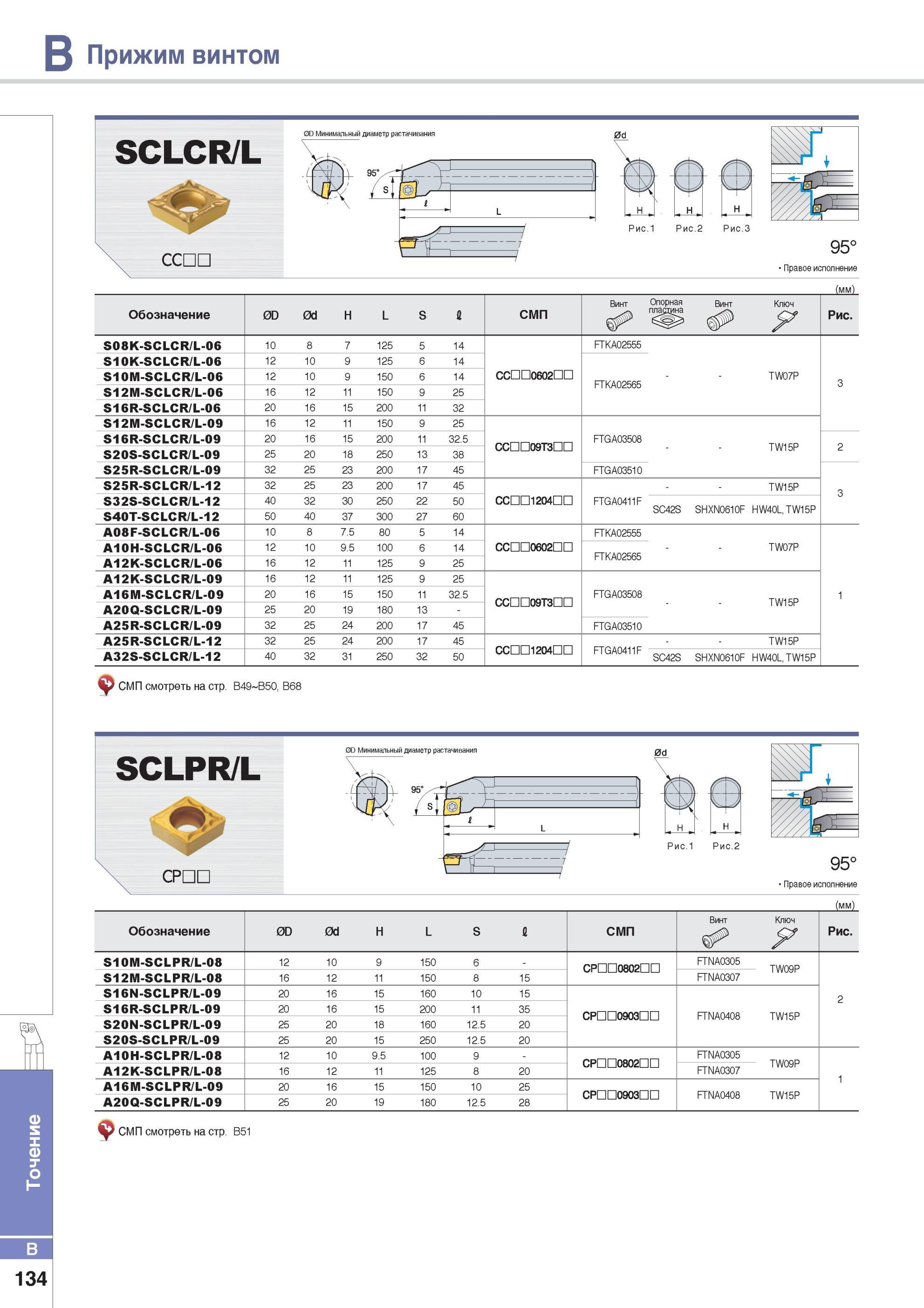

Точение Токарные резцы Korloy сменными режущими пластинами Прижим винтом SCLCR/L Минимальный диаметр растачивания _ 95° Рис.1 Рис.2 Рис.3 95° Правое исполнение (мм) Обозначение 0D 0d H L S G СМП Винт Опорная пластина Винт Ключ У Рис. S08K-SCLCR/L-06 10 8 7 125 5 14 FTKA02555 S10K-SCLCR/L-06 12 10 9 125 6 14 S10M-SCLCR/L-06 12 10 9 150 6 14 ССПП0602ПП FTKA02565 TW07P 3 S12M-SCLCR/L-06 16 12 11 150 9 25 S16R-SCLCR/L-06 20 16 15 200 11 32 S12M-SCLCR/L-09 16 12 11 150 9 25 S16R-SCLCR/L-09 20 16 15 200 11 32.5 ССПП09ТЗПП FTGA03508 TW15P 2 S20S-SCLCR/L-09 25 20 18 250 13 38 S25R-SCLCR/L-09 32 25 23 200 17 45 FTGA03510 S25R-SCLCR/L-12 32 25 23 200 17 45 TW15P 3 S32S-SCLCR/L-12 40 32 30 250 22 50 ССШ1204Ш FTGA0411F SC42S SHXN0610F H W40 0 T 1 5 " S40T-SCLCR/L-12 50 40 37 300 27 60 A08F-SCLCR/L-06 10 8 7.5 80 5 14 FTKA02555 A10H-SCLCR/L-06 12 10 9.5 100 6 14 ССШ0602Ш FTKA02565 TW07P A12K-SCLCR/L-06 16 12 11 125 9 25 A12K-SCLCR/L-09 16 12 11 125 9 25 A16M-SCLCR/L-09 20 16 15 150 11 32.5 ССПП09ТЗПП FTGA03508 TW15P 1 A20Q-SCLCR/L-09 25 20 19 180 13 - A25R-SCLCR/L-09 32 25 24 200 17 45 FTGA03510 A25R-SCLCR/L-12 32 25 24 200 17 45 ССПП1204Ш FTGA0411F TW15P A32S-SCLCR/L-12 40 32 31 250 32 50 SC42S SHXN0610F HW40L, TW15P СМП смотреть на стр. B49 B50, B68 0D Минимальный диаметр растачивания 0 J 1 SCLPR/L СРПП ( ИШ QR° 1 W L i H l H . H Рис.1 Рис.2 ° 5 9 Правое исполнение (мм) Обозначение 0D 0d H L S СМП Винт Ключ У Рис. S10M-SCLPR/L-08 12 10 9 150 6 - СРШ0802Ш FTNA0305 TW09P S12M-SCLPR/L-08 16 12 11 150 8 15 FTNA0307 S16N-SCLPR/L-09 20 16 15 160 10 15 2 S16R-SCLPR/L-09 20 16 15 200 11 35 СРПП0903Ш FTNA0408 TW15P S20N-SCLPR/L-09 25 20 18 160 12.5 20 S20S-SCLPR/L-09 25 20 15 250 12.5 20 A10H-SCLPR/L-08 12 10 9.5 100 9 - СРПП0802Ш FTNA0305 TW09P A12K-SCLPR/L-08 16 12 11 125 8 20 FTNA0307 A16M-SCLPR/L-09 20 16 15 150 10 25 СРПП0903Ш FTNA0408 TW15P 1 A20Q-SCLPR/L-09 25 20 19 180 12.5 28 у СМП смотреть на стр. B51 B 134
