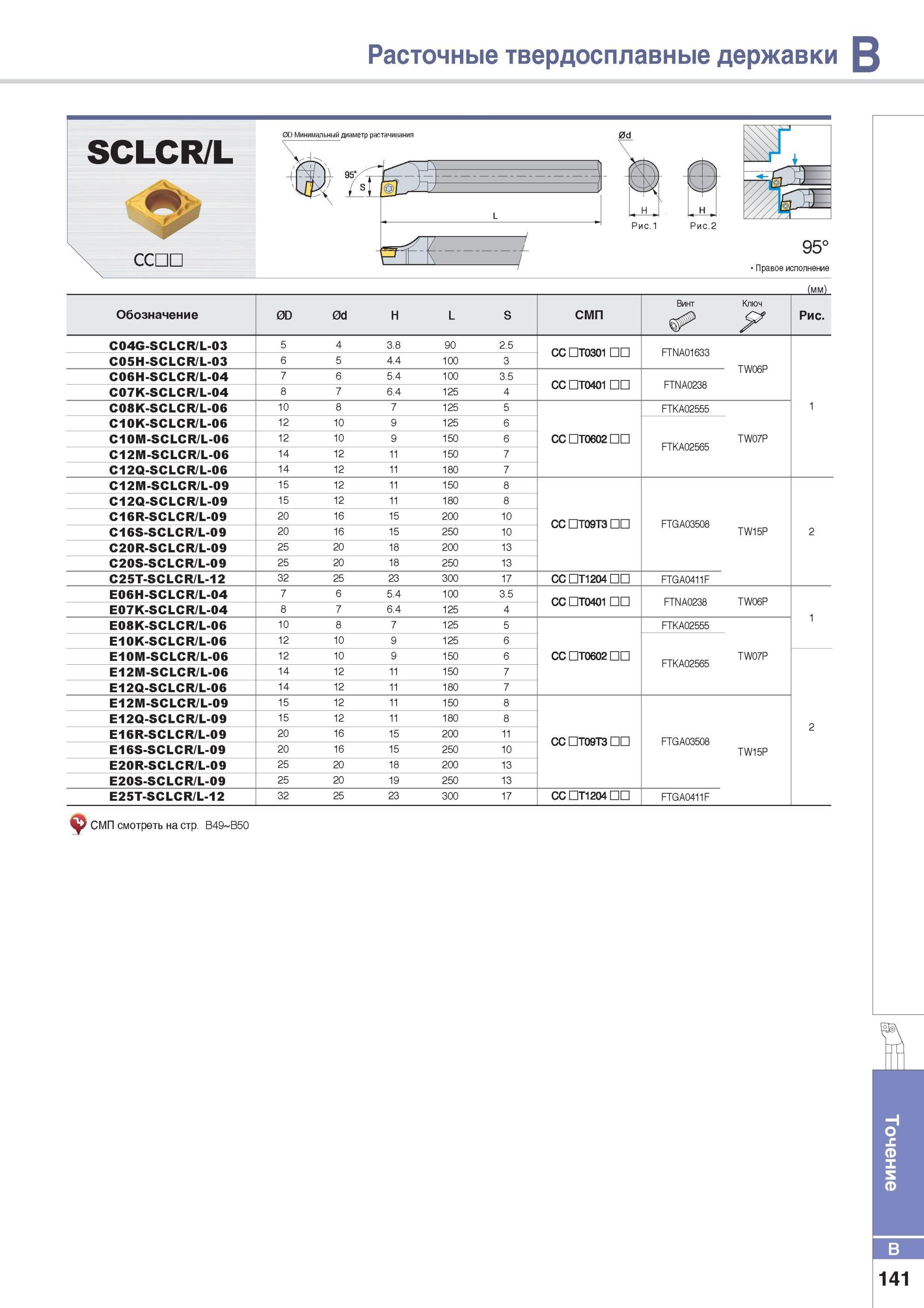

Расточные твердосплавные державки Токарные резцы Korloy сменными режущими пластинами Сборный станочный инструмент Общий вид Основные размеры _ Обозначение по каталогу SCLCR/L 0D Минимальный диаметр растачивания Рис.1 Рис.2 J 7 3= 95° Правое исполнение (мм) Обозначение 0D 0d H L S СМП Винт Ключ X Рис. C04G-SCLCR/L-03 5 4 3.8 90 2.5 СС ПТ0301 FTNA01633 C05H-SCLCR/L-03 6 5 4.4 100 3 TW06P C06H-SCLCR/L-04 7 6 5.4 100 3.5 СС ПТ0401 FTNA0238 C07K-SCLCR/L-04 8 7 6.4 125 4 C08K-SCLCR/L-06 10 8 7 125 5 FTKA02555 1 C10K-SCLCR/L-06 12 10 9 125 6 C10M-SCLCR/L-06 12 10 9 150 6 СС ПТ0602 FTKA02565 TW07P C12M-SCLCR/L-06 14 12 11 150 7 C12Q-SCLCR/L-06 14 12 11 180 7 C12M-SCLCR/L-09 15 12 11 150 8 C12Q-SCLCR/L-09 15 12 11 180 8 C16R-SCLCR/L-09 20 16 15 200 10 СС FTGA03508 C16S-SCLCR/L-09 20 16 15 250 10 TW15P 2 C20R-SCLCR/L-09 25 20 18 200 13 C20S-SCLCR/L-09 25 20 18 250 13 C25T-SCLCR/L-12 32 25 23 300 17 ССПТ1204Ш FTGA0411F E06H-SCLCR/L-04 7 6 5.4 100 3.5 СС ПТ0401 FTNA0238 TW06P E07K-SCLCR/L-04 8 7 6.4 125 4 E08K-SCLCR/L-06 10 8 7 125 5 FTKA02555 1 E10K-SCLCR/L-06 12 10 9 125 6 E10M-SCLCR/L-06 12 10 9 150 6 СС ПТ0602 FTKA02565 TW07P E12M-SCLCR/L-06 14 12 11 150 7 E12Q-SCLCR/L-06 14 12 11 180 7 E12M-SCLCR/L-09 15 12 11 150 8 E12Q-SCLCR/L-09 15 12 11 180 8 2 E16R-SCLCR/L-09 20 16 15 200 11 СС птоэтз FTGA03508 E16S-SCLCR/L-09 20 16 15 250 10 TW15P E20R-SCLCR/L-09 25 20 18 200 13 E20S-SCLCR/L-09 25 20 19 250 13 E25T-SCLCR/L-12 32 25 23 300 17 ССПТ1204Ш FTGA0411F СМП смотреть на стр. B49 B50 141 Точение
