Расчетное значение эффективного диаметра (D ) торцовых фрез с круглыми пластинами Техническое приложение Calculate effective diameter (De) for facemills

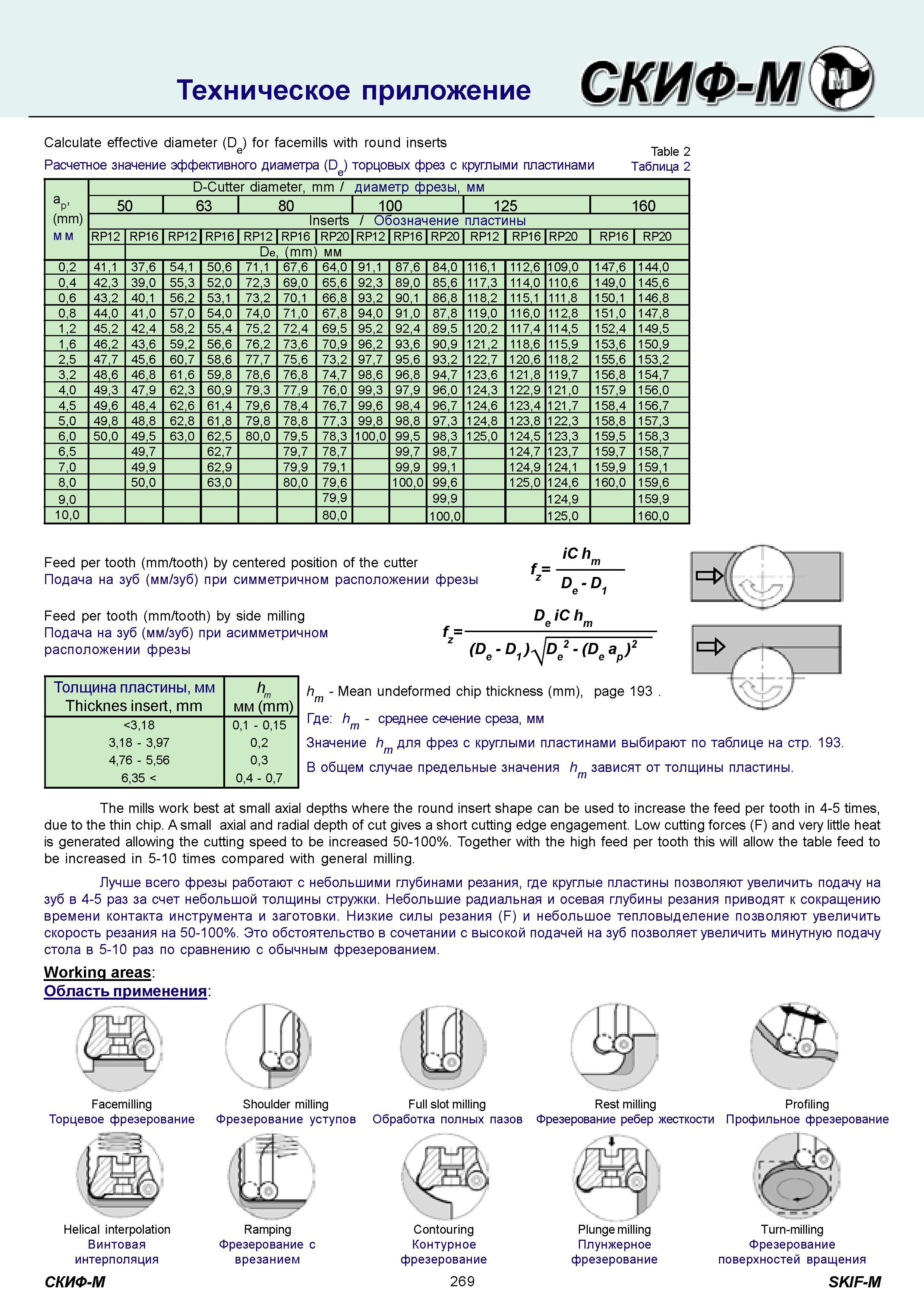

Расчетное значение эффективного диаметра (D ) торцовых фрез с круглыми пластинами Техническое приложение Calculate effective diameter (De) for facemills with round inserts Table 2 Таблица 2 ap, (mm) мм D-Cutter diameter, mm диаметр фрезы, мм 50 63 80 100 125 160 Inserts Обозначение пластины RP12 RP16 RP12 RP16 RP12 RP16 RP20 RP12 RP16 RP20 RP12 RP16 RP20 RP16 RP20 De, (mm) мм 0,2 41,1 37,6 54,1 50,6 71,1 67,6 64,0 91,1 87,6 84,0 116,1 112,6 109,0 147,6 144,0 0,4 42,3 39,0 55,3 52,0 72,3 69,0 65,6 92,3 89,0 85,6 117,3 114,0 110,6 149,0 145,6 0,6 43,2 40,1 56,2 53,1 73,2 70,1 66,8 93,2 90,1 86,8 118,2 115,1 111,8 150,1 146,8 0,8 44,0 41,0 57,0 54,0 74,0 71,0 67,8 94,0 91,0 87,8 119,0 116,0 112,8 151,0 147,8 1,2 45,2 42,4 58,2 55,4 75,2 72,4 69,5 95,2 92,4 89,5 120,2 117,4 114,5 152,4 149,5 1,6 46,2 43,6 59,2 56,6 76,2 73,6 70,9 96,2 93,6 90,9 121,2 118,6 115,9 153,6 150,9 2,5 47,7 45,6 60,7 58,6 77,7 75,6 73,2 97,7 95,6 93,2 122,7 120,6 118,2 155,6 153,2 3,2 48,6 46,8 61,6 59,8 78,6 76,8 74,7 98,6 96,8 94,7 123,6 121,8 119,7 156,8 154,7 4,0 49,3 47,9 62,3 60,9 79,3 77,9 76,0 99,3 97,9 96,0 124,3 122,9 121,0 157,9 156,0 4,5 49,6 48,4 62,6 61,4 79,6 78,4 76,7 99,6 98,4 96,7 124,6 123,4 121,7 158,4 156,7 5,0 49,8 48,8 62,8 61,8 79,8 78,8 77,3 99,8 98,8 97,3 124,8 123,8 122,3 158,8 157,3 6,0 50,0 49,5 63,0 62,5 80,0 79,5 78,3 100,0 99,5 98,3 125,0 124,5 123,3 159,5 158,3 6,5 49,7 62,7 79,7 78,7 99,7 98,7 124,7 123,7 159,7 158,7 7,0 49,9 62,9 79,9 79,1 99,9 99,1 124,9 124,1 159,9 159,1 8,0 50,0 63,0 80,0 79,6 100,0 99,6 125,0 124,6 160,0 159,6 9,0 79,9 99,9 124,9 159,9 10,0 80,0 100,0 125,0 160,0 Feed per tooth (mm/tooth) by centered position of the cutter Подача на зуб (мм/зуб) при симметричном расположении фрезы iC h f -m z D D 1 Feed per tooth (mm/tooth) by side milling Подача на зуб (мм/зуб) при асимметричном расположении фрезы f = z D iC h e m (De D1 De‘ (De Толщина пластины, мм Thicknes insert, mm h m мм (mm) <3,18 0,1 0,15 3,18 3,97 0,2 4,76 5,56 0,3 6,35 0,4 0,7 hm Mean undeformed chip thickness (mm), page 193 Где hm среднее сечение среза, мм Значение hm для фрез с круглыми пластинами выбирают по таблице на стр. 193. В общем случае предельные значения hm зависят от толщины пластины. The mills work best at small axial depths where the round insert shape can be used to increase the feed per tooth in 4-5 times, due to the thin chip. A small axial and radial depth of cut gives a short cutting edge engagement. Low cutting forces (F) and very little heat is generated allowing the cutting speed to be increased 50-100%. Together with the high feed per tooth this will allow the table feed to be increased in 5-10 times compared with general milling. Лучше всего фрезы работают с небольшими глубинами резания, где круглые пластины позволяют увеличить подачу на зуб в 4-5 раз за счет небольшой толщины стружки. Небольшие радиальная и осевая глубины резания приводят к сокращению времени контакта инструмента и заготовки. Низкие силы резания (F) и небольшое тепловыделение позволяют увеличить скорость резания на 50-100%. Это обстоятельство в сочетании с высокой подачей на зуб позволяет увеличить минутную подачу стола в 5-10 раз по сравнению с обычным фрезерованием. Working areas Область применения Facemilling Торцевое фрезерование Shoulder milling Фрезерование уступов Full slot milling Обработка полных пазов Rest milling Фрезерование ребер жесткости Profiling Профильное фрезерование Helical interpolation Винтовая интерполяция Ramping Фрезерование с врезанием Contouring Контурное фрезерование Plunge milling Плунжерное фрезерование Turn-milling Фрезерование поверхностей вращения СКИФ-М 269 SKIF-M
