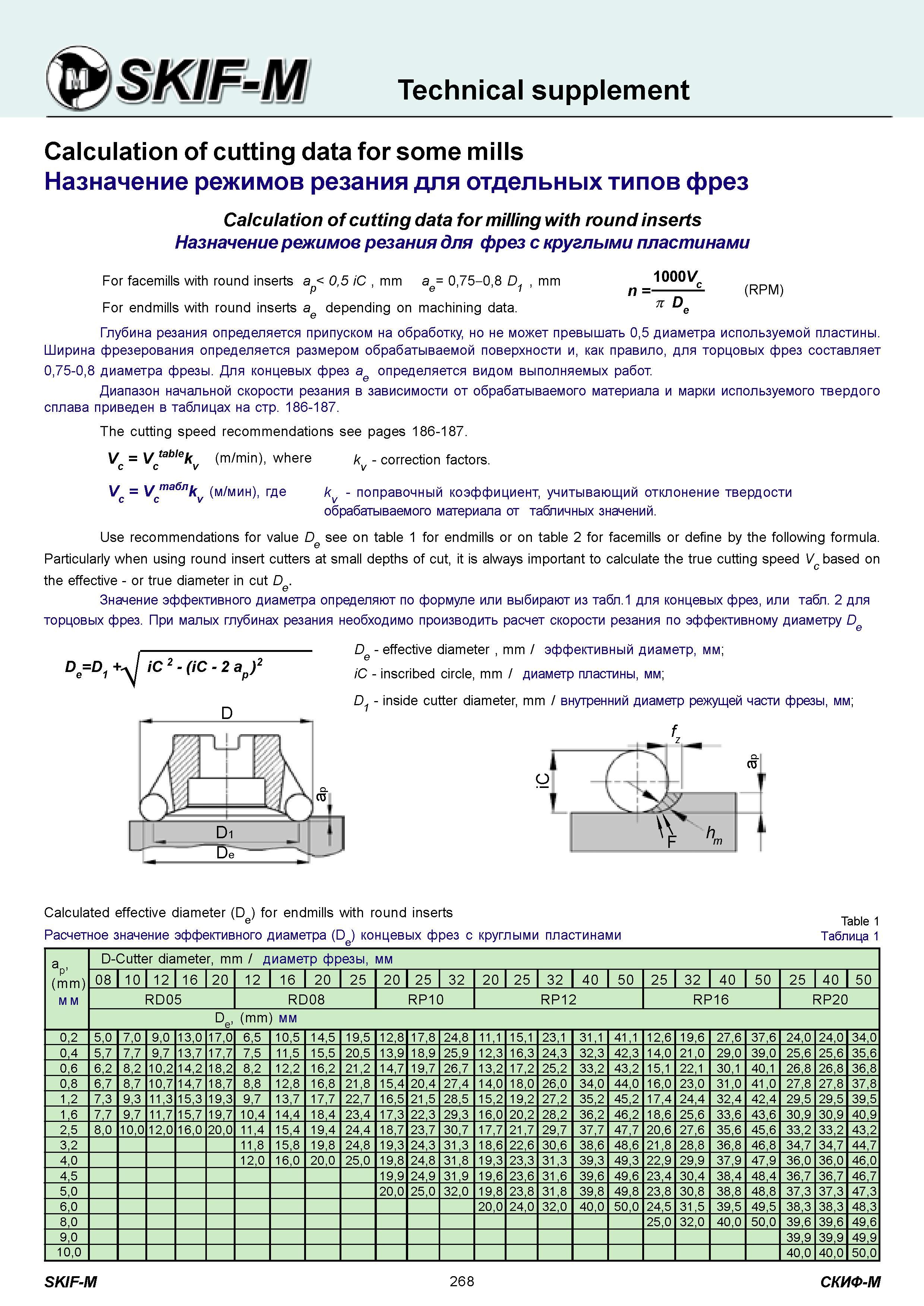

Назначение режимов резания для фрез с круглыми пластинами For facemills with round inserts a 0,5 iC p mm a = 0,75-0,8 D. e 1 mm 1000V n =- n D (RPM) Technical supplement Calculation of cutting data for some mills For endmills with round inserts ae depending on machining data. Глубина резания определяется припуском на обработку но не может превышать 0,5 диаметра используемой пластины. Ширина фрезерования определяется размером обрабатываемой поверхности и, как правило, для торцовых фрез составляет 0,75-0,8 диаметра фрезы. Для концевых фрез ае определяется видом выполняемых работ. Диапазон начальной скорости резания в зависимости от обрабатываемого материала и марки используемого твердого сплава приведен в таблицах на стр. 186-187. The cutting speed recommendations see pages 186-187. i/ tablet. V = V tab>ek (m/min), where c c v k correction factors. v Vc = VJ" (м/мин), где kv поправочный коэффициент, учитывающий отклонение твердости 1/ таблг %v (м/мин), де обрабатываемого материала от табличных значений. Use recommendations for value De see on table 1 for endmills or on table 2 for facemills or define by the following formula. Particularly when using round insert cutters at small depths of cut, it is always important to calculate the true cutting speed Vc based on the effective or true diameter in cut D Значение эффективного диаметра определяют по формуле или выбирают из табл.1 для концевых фрез, или табл. 2 для торцовых фрез. При малых глубинах резания необходимо производить расчет скорости резания по эффективному диаметру D D,=D, +yj iC 2 (iC 2 a )2 De effective diameter mm эффективный диаметр, мм iC inscribed circle, mm диаметр пластины, мм D1 inside cutter diameter, mm внутренний диаметр режущей части фрезы, мм Calculated effective diameter (De) for endmills with round inserts Расчетное значение эффективного диаметра (De) концевых фрез с круглыми пластинами Table 1 Таблица 1 ap, (mm) мм D-Cutter diameter, mm диаметр фрезы, мм 0 00 0 2 6 20 2 6 2 О 2 сл 20 25 32 20 25 32 40 50 25 32 40 50 25 4 О 5 о RD05 RD08 RP10 RP12 RP16 RP20 D (mm) мм e’ v 0,2 5,0 7,0 9,0 13,0 17,0 6,5 10,5 14,5 19,5 12,8 17,8 24,8 11,1 15,1 23,1 31,1 41,1 12,6 19,6 27,6 37,6 24,0 24,0 34,0 0,4 5,7 7,7 9,7 13,7 17,7 7,5 11,5 15,5 20,5 13,9 18,9 25,9 12,3 16,3 24,3 32,3 42,3 14,0 21,0 29,0 39,0 25,6 25,6 35,6 0,6 6,2 8,2 10,2 14,2 18,2 8,2 12,2 16,2 21,2 14,7 19,7 26,7 13,2 17,2 25,2 33,2 43,2 15,1 22,1 30,1 40,1 26,8 26,8 36,8 0,8 6,7 8,7 10,7 14,7 18,7 8,8 12,8 16,8 21,8 15,4 20,4 27,4 14,0 18,0 26,0 34,0 44,0 16,0 23,0 31,0 41,0 27,8 27,8 37,8 1,2 7,3 9,3 11,3 15,3 19,3 9,7 13,7 17,7 22,7 16,5 21,5 28,5 15,2 19,2 27,2 35,2 45,2 17,4 24,4 32,4 42,4 29,5 29,5 39,5 1,6 7,7 9,7 11,7 15,7 19,7 10,4 14,4 18,4 23,4 17,3 22,3 29,3 16,0 20,2 28,2 36,2 46,2 18,6 25,6 33,6 43,6 30,9 30,9 40,9 2,5 8,0 10,0 12,0 16,0 20,0 11,4 15,4 19,4 24,4 18,7 23,7 30,7 17,7 21,7 29,7 37,7 47,7 20,6 27,6 35,6 45,6 33,2 33,2 43,2 3,2 11,8 15,8 19,8 24,8 19,3 24,3 31,3 18,6 22,6 30,6 38,6 48,6 21,8 28,8 36,8 46,8 34,7 34,7 44,7 4,0 12,0 16,0 20,0 25,0 19,8 24,8 31,8 19,3 23,3 31,3 39,3 49,3 22,9 29,9 37,9 47,9 36,0 36,0 46,0 4,5 19,9 24,9 31,9 19,6 23,6 31,6 39,6 49,6 23,4 30,4 38,4 48,4 36,7 36,7 46,7 5,0 20,0 25,0 32,0 19,8 23,8 31,8 39,8 49,8 23,8 30,8 38,8 48,8 37,3 37,3 47,3 6,0 20,0 24,0 32,0 40,0 50,0 24,5 31,5 39,5 49,5 38,3 38,3 48,3 8,0 25,0 32,0 40,0 50,0 39,6 39,6 49,6 9,0 39,9 39,9 49,9 10,0 40,0 40,0 50,0 SKIF-M 268 СКИФ-М Назначение режимов резания для отдельных типов фрез Calculation of cutting data for milling with round inserts
