TUNGALOY | Каталог TUNGALOY 2014 Металлорежущий инструмент (Всего 968 стр.) |
|||||
|
683 Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр.9-113 |
|||||

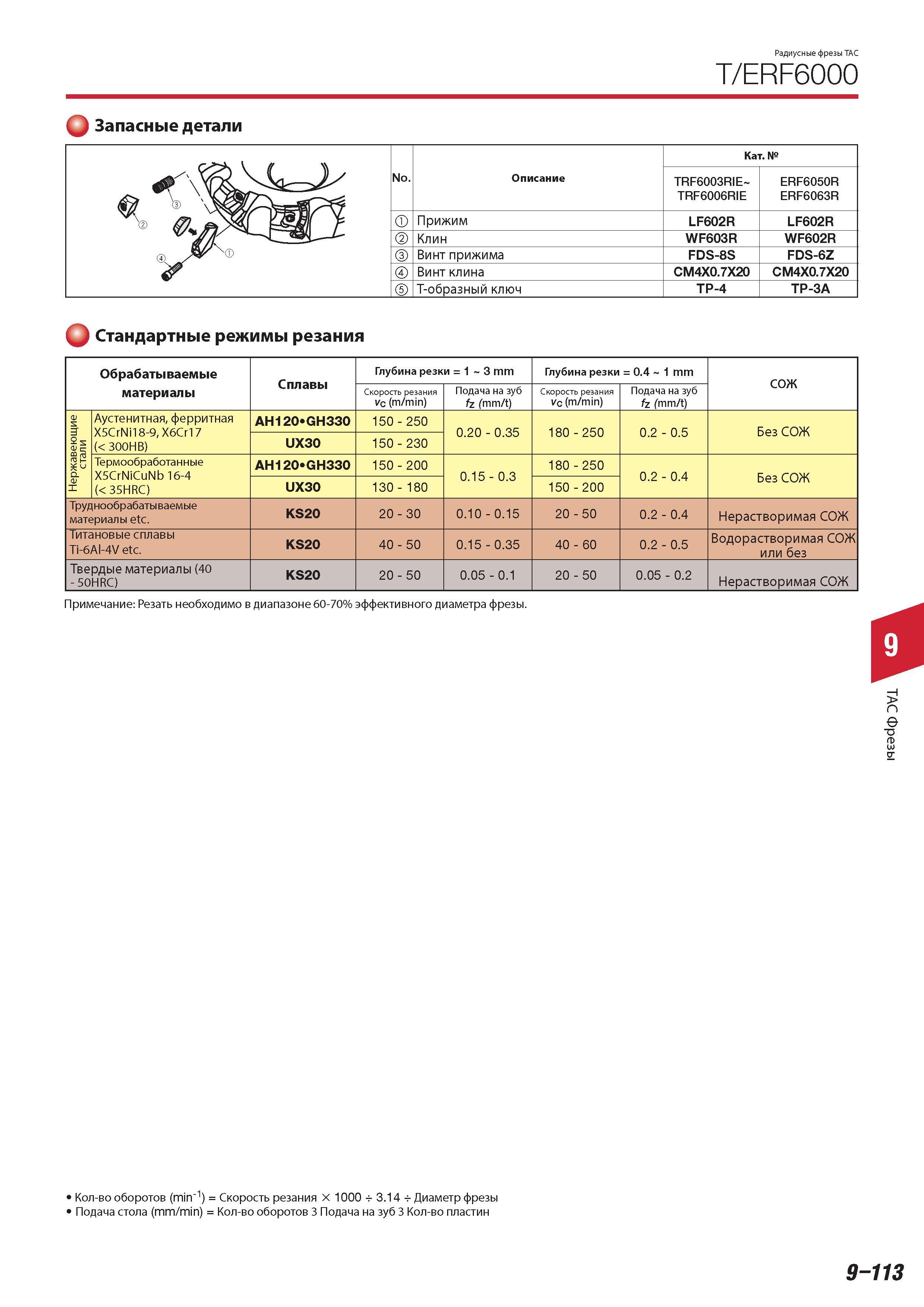

Радиусные фрезы Tungaloy ТАС ERF6000 Категория Описание TRF6003RIE- ERF6050R TRF6006RIE ERF6063R Прижим LF602R LF602R Клин WF603R WF602R Винт прижима FDS-Радиусные фрезы Tungaloy ТАС ERF6000 Категория Описание TRF6003RIE- ERF6050R TRF6006RIE ERF6063R Прижим LF602R LF602R Клин WF603R WF602R Винт прижима FDS-8S FDS-6Z 4 Винт клина CM4X0.7X20 CM4X0.7X20 T-образный ключ TP-4 TP-3A Q Стандартные режимы резания Обрабатываемые материалы Сплавы Глубина резки 1 3 mm Глубина резки 0.4 1 mm СОЖ Скорость резания Vc (m/min) (м/мин) Подача на зуб fz (mm/t) Скорость резания Vc (m/min) (м/мин) Подача на зуб fz (mm/t) Нержавеющие стали Аустенитная ферритная X5CrNi18-9 X6Cr17 ( 300HB) AH120 GH330 150 - 250 0.20 - 0.35 180 - 250 0.2 - 0.5 Без СОЖ UX30 150 - 230 Термообработанные X5CrNiCuNb 16-4 ( 35HRC) AH120 GH330 150 - 200 0.15 - 0.3 180 - 250 0.2 - 0.4 Без СОЖ UX30 130 - 180 150 - 200 Труднообрабатываемые материалы etc. KS20 20 - 30 0.10 - 0.15 20 - 50 0.2 - 0.4 Нерастворимая СОЖ Титановые сплавы Ti-6Al-4V etc. KS20 40 - 50 0.15 - 0.35 40 - 60 0.2 - 0.5 Водорастворимая СОЖ или без Твердые материалы (40 - 50HRC) KS20 20 - 50 0.05 - 0.1 20 - 50 0.05 - 0.2 Нерастворимая СОЖ Примечание Резать необходимо в диапазоне 60-70% эффективного диаметра фрезы. Количество оборотов (min-1) Скорость резания X 1000 3.14 Диаметр фрезы Подача стола ( mm /min) Количество оборотов 3 Подача на зуб 3 Количество пластин 9-113 ТАС Фрезы |
|||||
