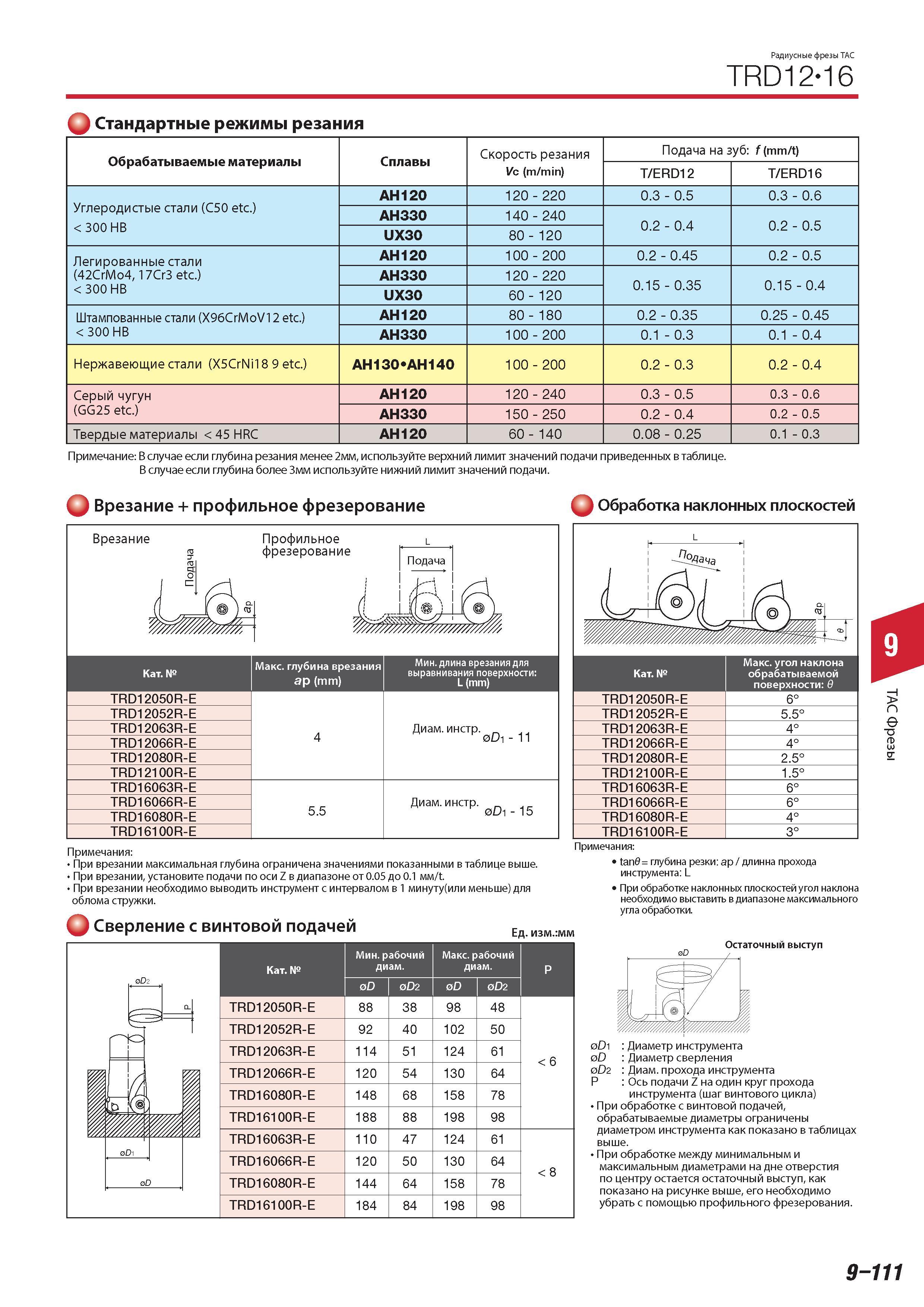

Радиусные фрезы Tungaloy ТАС TRD12-16 Стандартные режимы резания Обрабатываемые материалы Сплавы Скорость резания Подача на зуб f (mm/t) Vc (m/min) T ERD12 T ERD16 Углеродистые стали (C50 etc.) 300 HB AH120 120 - 220 0.3 - 0.5 0.3 - 0.6 AH330 140 - 240 0.2 - 0.4 0.2 - 0.5 UX30 80 - 120 Легированные стали (42CrMo417Cr3 etc.) AH120 100 - 200 0.2 - 0.45 0.2 - 0.5 AH330 120 - 220 0.15 - 0.35 0.15 - 0.4 300 HB UX30 60 - 120 Штампованные стали (X96CrMoV12 etc.) AH120 80 - 180 0.2 - 0.35 0.25 - 0.45 300 HB AH330 100 - 200 0.1 - 0.3 0.1 - 0.4 Нержавеющие стали (X5CrNi18 9 etc.) AH130 AH140 100 - 200 0.2 - 0.3 0.2 - 0.4 Серый чугун AH120 120 - 240 0.3 - 0.5 0.3 - 0.6 (GG25 etc.) AH330 150 - 250 0.2 - 0.4 0.2 - 0.5 Твердые материалы 45 HRC AH120 60 - 140 0.08 - 0.25 0.1 - 0.3 Примечание В случае если глубина резания менее 2мм используйте верхний лимит значений подачи приведенных в таблице. В случае если глубина более 3мм используйте нижний лимит значений подачи. Q Врезание + профильное фрезерование Q Обработка наклонных плоскостей Врезание Профильное фрезерование Максимальная глубина врезания ap (mm) Мин. длина врезания для выравнивания поверхности L (mm) TRD12050R-E TRD12052R-E TRD12063R-E TRD12066R-E TRD12080R-E TRD12100R-E TRD16063R-E TRD16066R-E TRD16080R-E TRD16100R-E Диаметр инструмента 0D1 - 11 5.5 Диаметр инструмента 0D1 - 15 h L -1 Категория Максимальная угол наклона обрабатываемой поверхности в TRD12050R-E 6 TRD12052R-E 5.5 TRD12063R-E 4 TRD12066R-E 4 TRD12080R-E 2.5 TRD12100R-E 1.5 TRD16063R-E 6 TRD16066R-E 6 TRD16080R-E 4 TRD16100R-E 3 Примечания При врезании максимальная глубина ограничена значениями показанными в таблице выше. При врезании установите подачи по оси Z в диапазоне от 0.05 до 0.1 мм t. При врезании необходимо выводить инструмент с интервалом в 1 минуту(или меньше) для облома стружки. Q Сверление с винтовой подачей Примечания tan0 глубина резки ap длинна прохода инструмента L При обработке наклонных плоскостей угол наклона необходимо выставить в диапазоне максимального угла обработки. Ед. изм.:мм Категория Мин. рабочий диам. Максимальная рабочий диам. P 0D 0D2 0D 0D2 TRD12050R-E 88 38 98 48 TRD12052R-E 92 40 102 50 TRD12063R-E 114 51 124 61 6 TRD12066R-E 120 54 130 64 TRD16080R-E 148 68 158 78 TRD16100R-E 188 88 198 98 TRD16063R-E 110 47 124 61 TRD16066R-E 120 50 130 64 8 TRD16080R-E 144 64 158 78 TRD16100R-E 184 84 1 98 98 Остаточный выступ 0D1 0D 0D2 P Диаметр инструмента Диаметр сверления Диам. прохода инструмента Ось подачи Z на один круг прохода инструмента (шаг винтового цикла) При обработке с винтовой подачей обрабатываемые диаметры ограничены диаметром инструмента как показано в таблицах выше. При обработке между минимальным и максимальным диаметрами на дне отверстия по центру остается остаточный выступ как показано на рисунке выше его необходимо убрать с помощью профильного фрезерования. L 4 9-111 ТАС Фрезы
